21
Controles e instrumentos de la Super Star

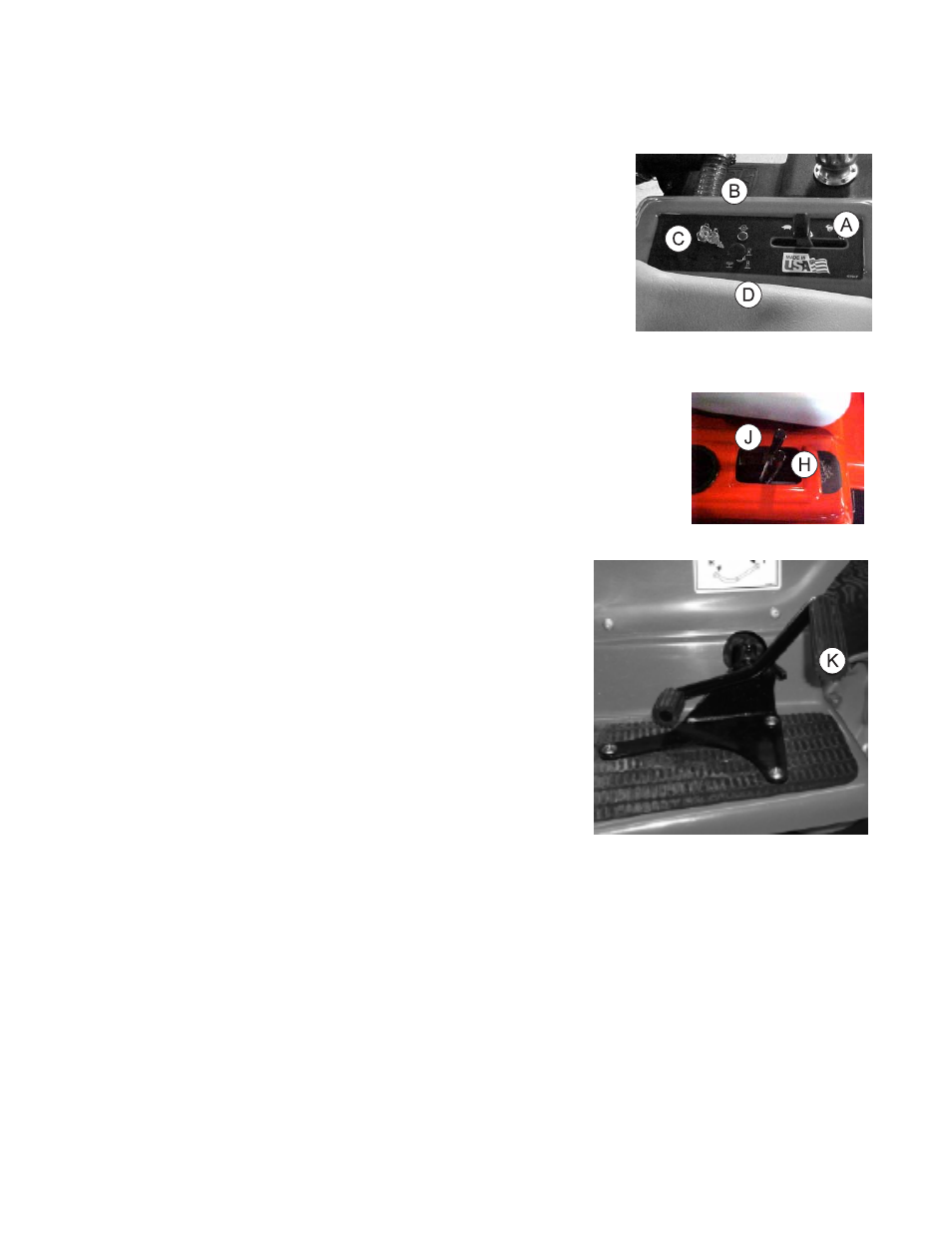

INSTRUMENTOS UBICADOS EN EL PANEL DE CONTROL
A. Regulador manual de velocidad - El regulador manual se utiliza para
regular la velocidad del motor.
B. Luz indicadora del aceite - Esta luz debe encenderse cuando la
ignición esté encendida, sin que el motor esté en funcionamiento. La
luz se encenderá cuando la presión del aceite sea baja. Si la luz se
enciende, apague inmediatamente el motor e investigue la causa.
C. Interruptor de encendido - El interruptor de encendido tiene tres
posiciones. Off-Run-Start (Apagado-Marchar-Arrancar).
D. Ahogador - Tire de la perilla de control del ahogador para cerrar la
placa de ahogo al arrancar el motor en frío. Si el motor está caliente,
puede ser innecesario usar el ahogador.
CONDUCCIÓN
Antes de accionar la máquina, familiarícese con la dirección. Esta máquina tiene un
mecanismo de conducción inclinable. La palanca para inclinar el volante está ubicada al
pie del manguito de goma en la columna de dirección. Presione la palanca hacia abajo y
ajuste el volante a una posición cómoda.
PALANCA ELEVADORA DE LA RASTRILLADORA
Esta palanca (H) sube y baja todos los accesorios traseros. Para levantar, empújela hacia
adelante, y para bajar, tire de ella hacia atrás. Suelte la palanca cuando el accesorio esté
en la posición correcta, y la palanca volverá a la posición neutra.
PALANCA DEL CONJUNTO ELEVADOR
Esta palanca (J) sube y baja todos los accesorios situados debajo del
centro de la máquina. Para levantar, empújela hacia adelante, y para bajar,
tire de ella hacia atrás. Suelte la palanca cuando el accesorio esté en la
posición correcta, y la palanca volverá a la posición neutra.
AJUSTE DEL ASIENTO
La palanca de ajuste del asiento está ubicada debajo del asiento, en el
lado izquierdo. Permite ajustar el asiento hacia adelante o hacia atrás, para
comodidad del operador. El asiento tiene también el interruptor de
seguridad de arranque. Para arrancar la Super Star, el operador deberá
estar sentado en el asiento.
PARTE DERECHA DEL PISO
Control con dos pedales. Los pedales controlan el movimiento hacia
adelante y hacia atrás, y actúa también como freno. Si se empuja el pedal
delantero (K), el vehículo avanza, y si se empuja el pedal trasero, el
vehículo retrocede. Al soltar el pedal, la transmisión hidrostática se centra
y detiene el vehículo mediante una acción de frenado. La velocidad de
desplazamiento es proporcional a la presión que se ejerce sobre el pedal.
MEDIDOR DE HORAS/VOLTÍMETRO
Está ubicado en el indicador derecho de fibra de vidrio. El medidor de horas indica las horas de operación de la máquina. El
medidor de horas funciona cuando el interruptor de encendido está activado. El voltímetro indica el voltaje de la batería. Al
arrancar la batería, el voltaje no debe descender por debajo de los 9 voltios, con la llave colocada; cuando el motor no está
funcionando, el voltaje deberá ser de 12 voltios. Con el motor en marcha a 3600 rpm, el voltaje debe ser de 14 voltios.
