ESPAÑOL
9
CONEXIONES
BÁSICAS
FUNCIONAMIENTO
BÁSICO
CONEXIONES A
V
ANZADAS
CONFIGURACIÓN
SOLUCIÓN DE PROBLEMAS
OTROS
NOMBRES Y FUNCIONES NOMBRES Y FUNCIONES
FUNCIONAMIENTO
A
VANZADO

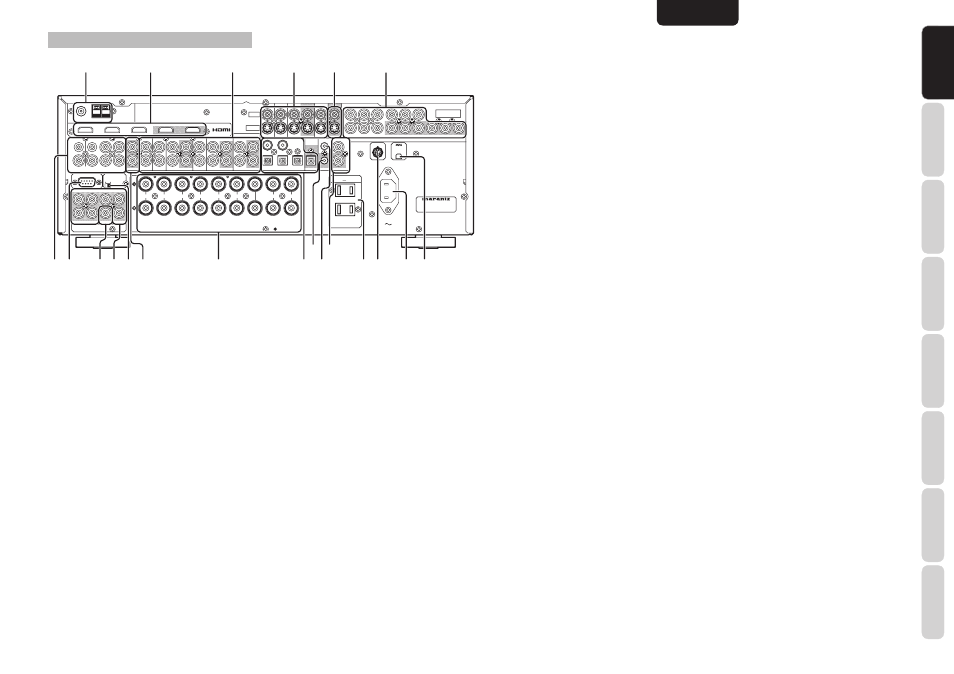

PANEL TRASERO
R R R R L L L L R R L L L L R R
AUDIO AUDIO
OUTPUT 2 OUTPUT 2 OUTPUT 1 OUTPUT 1 INPUT 2 INPUT 2( (DVD DVD) )
INPUT 3 INPUT 3( (VCR VCR) ) INPUT 1 INPUT 1( (TV TV) )
COMPONENT COMPONENT VIDEO VIDEO
MONITOR OUT MONITOR OUT C C R R //P P R R C C B B //P P B B Y Y C C R R //P P R R C C B B //P P B B Y Y C C R R //P P R R C C B B //P P B B Y Y VCR OUT VCR OUT VCR IN VCR IN((3 3)) TV TV((1 1)) DVD DVD((2 2)) DSS DSS((4 4))
S-VIDEO S-VIDEO
VIDEO VIDEO
OUTPUT 2 OUTPUT 2 OUTPUT 1 OUTPUT 1 INPUT 3 INPUT 3( (VCR VCR) ) INPUT 2 INPUT 2( (DVD DVD) ) INPUT 1 INPUT 1( (TV TV) )
FM FM ( (75 75 Ω Ω)) GND GND AM AM ANTENNA ANTENNA
R R SR SR
C C
SW SW SBR SBR
SL SL SBL SBL L L
PRE OUT PRE OUT
ON ON
RS-232C RS-232C SPEAKER C SPEAKER C
OFF OFF
CENTER CENTER SURROUND SURROUND FRONT A FRONT A FRONT B FRONT B SURROUND BACK SURROUND BACK SPEAKER C/ SPEAKER C/ ZONE SPEAKER A ZONE SPEAKER A
R R
L L
CD/CDR CD/CDR
OUT OUT IN IN OUT OUT IN IN
TAPE TAPE TV TV DSS DSS VCR VCR DVD DVD
OUT OUT OUT OUT IN IN
REMOTE CONT. REMOTE CONT.
IN IN
OUT OUT OUT OUT 3 3 1 1
4 4
DIGITAL IN DIGITAL IN
5 5
2 2
REC/ZONE B REC/ZONE B DIGITAL DIGITAL
DC OUT DC OUT
FLASHER IN FLASHER IN
7.1CH INPUT 7.1CH INPUT ( (AUX 2 AUX 2) )
SL SL C C L L SBL SBL
R R SR SR SW SW SBR SBR
ZONE A ZONE A
SPEAKER SYSTEMS SPEAKER SYSTEMS FRONT A OR B,CENTER, SURR,SURR BACK : 6-8 OHMS FRONT A OR B,CENTER, SURR,SURR BACK : 6-8 OHMS
FRONT A + B : 8 OHMS FRONT A + B : 8 OHMS
MODEL NO. SR6003 MODEL NO. SR6003
SWITCHED SWITCHED
1.25A 150W 1.25A 150W
UNSWITCHED UNSWITCHED
1.25A 150W 1.25A 150W
AC IN AC IN
AC OUTLETS AC OUTLETS 120V 60Hz 120V 60Hz
SIRIUS SIRIUS
q w e r t y
i u !0
!1
!2 !4 o !5 @0 @1 !7 !8 !9 !6
!3
t MONITOR OUT (Salidas de monitor)
Hay dos salidas de monitor y cada una de ellas
incluye confi guraciones de vídeo compuesto y S-
Video. Cuando conecte dos monitores de vídeo o
dos televisores, tenga en cuenta que la interfaz de
visualización en pantallas (OSD) puede utilizarse
con ambas tomas MONITOR OUT.
y ENTRADA/SALIDA DE
COMPONENTES DE VÍDEO
Si su reproductor de DVD u otro dispositivo tiene
conectores para componentes de vídeo, asegúrese
de conectarlo a estos conectores de componentes
de vídeo de la unidad. Esta unidad tiene dos
conectores de entrada de componentes de vídeo
para obtener la información de color (Y, CB, CR)
directamente de la señal grabada de DVD u otro
dispositivo de vídeo y otro conector de salida
de componentes de vídeo para transmitir dicha
información directamente al decodifi cador de matriz
del dispositivo de visualización.
Al enviar directamente la señal pura de componentes
de vídeo de DVD, la señal DVD elude el procesamiento
adicional que normalmente degradaría la imagen. El
resultado es una calidad de imagen muy superior,
con unos colores increíblemente reales y una gran
nitidez de detalle.
Cuando la función de conversión de vídeo está
activada, pueden emitirse imágenes de vídeo y S-
video a las tomas COMPONENT VIDEO OUTPUT.
u Terminal XM
Conecte el minisintonizador (Mini-Tuner) y la base
de conexión (Home Dock) de XM.
(Véase la página 23)
q Terminal de antena FM (75 ohmios)
Conecte una antena FM externa con un cable coaxial
o una fuente de FM de la red de cable.
Antena AM y terminales de puesta a tierra
Conecte la antena de cuadro de AM suministrada. Utilice
los terminales marcados “AM” y “GND”. La antena
de cuadro de AM suministrada permitirá una buena
recepción de AM en casi todas las zonas. Mueva la
antena de cuadro hasta conseguir una recepción optima.
w ENTRADA/SALIDA HDMI
La unidad tiene tres entradas HDMI y dos salidas
HDMI. La función de entrada puede seleccionarse
en el sistema de menús de interfaz gráfica de
usuario (GUI). (Véase la página 26.)
e Entrada/salida de audio
(TAPE, CD/CDR, TV, DVD, VCR, DSS)
Estas son las entradas y salidas de audio analógicas.
Hay 6 entradas de audio (4 de ellas conectadas a
entradas de vídeo) y 3 salidas de audio (1 de ellas
conectadas a salidas de vídeo). Las tomas de audio
están etiquetadas nominalmente para platinas de
cinta de casete, reproductores de discos compactos,
reproductores de DVD, etc. Las entradas y salidas
de audio requieren conectores tipo RCA.
r Entrada/salida de vídeo (TV, DVD, VCR, DSS)
Estas son las entradas y salidas de vídeo. Hay cuatro
entradas y una salida de vídeo y cada una de ellas incluye
confi guraciones de vídeo compuesto y S-Video.Sirven
para conectar dispositivos de vídeo, reproductores de DVD
y otros dispositivos de vídeo a las entradas de vídeo.
Pueden utilizarse el canal de salida de vídeo para conectarlo a
dispositivos de grabación de vídeo para realizar grabaciones.
i ENTRADA DE CA
Enchufe el cable de alimentación suministrado en
esta entrada de CA y en la toma de alimentación de
la pared.
Esta unidad solamente puede recibir alimentación
mediante CA de 120 V.
o Terminal SIRIUS
Debe conectarse con sintonizador SiriusConnect™
Home. (Véase la página 23)
!0 SALIDAS CA
Conecte los cables de alimentación CA de los lectores
de DVD, CD o similares a estas salidas. Se incluyen
salidas SWICHED y UNSWICHED. La salida marcada
SWITCHED (conmutada) proporciona alimentación sólo
cuando se enciende la unidad y es útil para dispositivos
que se usen siempre con este sistema. La salida
marcada UNSWITCHED (no conmutada) permanece
activa mientras la unidad esté enchufada a una toma
activa. Un dispositivo conectado aquí se puede dejar
encendido permanentemente o puede desactivarse
mediante su propio interruptor de alimentación.
Precaución:
• Para evitar posibles interferencias de desconexión,
cualquier dispositivo conectado a esta salida debe
encenderse antes de encender esta unidad.
• La capacidad de esta salida de CA es de 150 W. No conecte
dispositivos de consumo eléctrico superior a la capacidad
de esta salida. Si el consumo total de alimentación de los
aparatos conectados supera dicha capacidad, el circuito de
protección cortará el fuente de alimentación.
!1 Terminales IN (Entrada) / OUT (Salida)
del MANDO A DISTANCIA
Permiten la conexión a un equipo Marantz dotado
con terminales de mando a distancia (RC-5).
!2 Terminal de entrada emisor de
destellos (FLASHER IN)
Este terminal sirve para controlar el equipo desde
cada zona. Conecte aquí la señal de control de un
teclado, etc.
!3 Terminale de salida DC TRIGGER
(Activación de CC)
Conectan un dispositivo que tenga que ser activado
mediante CC en determinadas condiciones (pantalla,
regleta de conexiones de alimentación, etc....).
Utilice el menú de confi guración de la información del
sistema de visualización en pantalla para determinar las
condiciones en las que estas tomas estarán activas.
Nota:
Esta tensión de salida es válida sólo a efectos de control
(estado). No es suficiente para tener capacidad de
accionamiento.
!4 ENTRADA (DIGITAL IN 1- 5) /
SALIDA DIGITAL (óptica)
Estas son las entradas y salidas de audio digital.
La unidad tiene dos entradas digitales con tomas
coaxiales y tres con tomas ópticas.
Las entradas aceptan señales de audio digital de un
disco compacto, LD, DVD, u otro dispositivo de fuente
digital. Para salida digital, ésta es la salida óptica 1.
Las salidas digitales pueden conectarse a grabadoras
MD, grabadoras de CD, equipos DAT u otros
dispositivos similares. Además, esta salida digital
puede utilizarse como salida de ZONA B.
!5 Terminales de salida de los altavoces
Hay siete terminales para los altavoces frontal
izquierdo, frontal derecho, frontal central, envolvente
izquierdo, envolvente derecho, envolvente posterior
izquierdo, y envolvente posterior derecho.
Nota:
Puede utilizar los terminales de altavoces traseros
envolventes como terminales de ZONE SPEAKER A,
cuando no utilice altavoces traseros envolventes.
!6 Salidas ZONE A
Éstas son las tomas de salida de audio para la
ZONA A.
Conecte estas tomas a los amplifi cadores opcionales de
potencia de audio para escuchar la fuente seleccionada
por el sistema ZONE en una sala distante.
!7 INTERRUPTOR SELECTOR
“SPEAKER C” (ALTAVOZ C)
Los terminales pueden ser utilizados para conectar un
tercer conjunto de altavoces ajustando el interruptor
selector “SPEAKER C” en “ON”. Para conexión y
uso, consulte página 20.
!8 Salidas del preamplifi cador
(L, R, SL, SR, SBL, SBR, C)
Tomas para L (delantero izquierdo), R (delantero
derecho), C (central), SL (ambiental izquierdo),
SR (ambiental derecho), SBL (ambiental trasero
izquierdo) y SBR (ambiental trasero derecho).
Utilice estas tomas para la conexión a determinados
amplifi cadores de potencia externos.
!9 Salida de subgraves
Conecte esta toma a la entrada de nivel de línea de un
altavoz de subgraves autoalimentado conectado. Si
se usa un amplifi cador externo de subgraves, conecte
esta toma a la entrada del amplifi cador de subgraves.
Si usa dos altavoces de subgraves, con un amplifi cador
autoalimentado o con un amplifi cador de subgraves
de 2 canales, conecte un conector en “Y” a la toma
de salida de subgraves y extienda un cable desde el
conector hasta cada amplifi cador de subgraves.
@0 RS-232C
El puerto RS-232C se utiliza conjuntamente con un
controlador externo para controlar el funcionamiento
de la unidad mediante un dispositivo externo.
@1 7.1 CHANNEL o AUX2 INPUT
Mediante la conexión de un reproductor de DVD
Audio, reproductor de Super Audio CD multicanal
u otro dispositivo que tenga puerto multicanal, se
puede reproducir el sonido con salida de 5.1 canales
o 7.1 canales.
