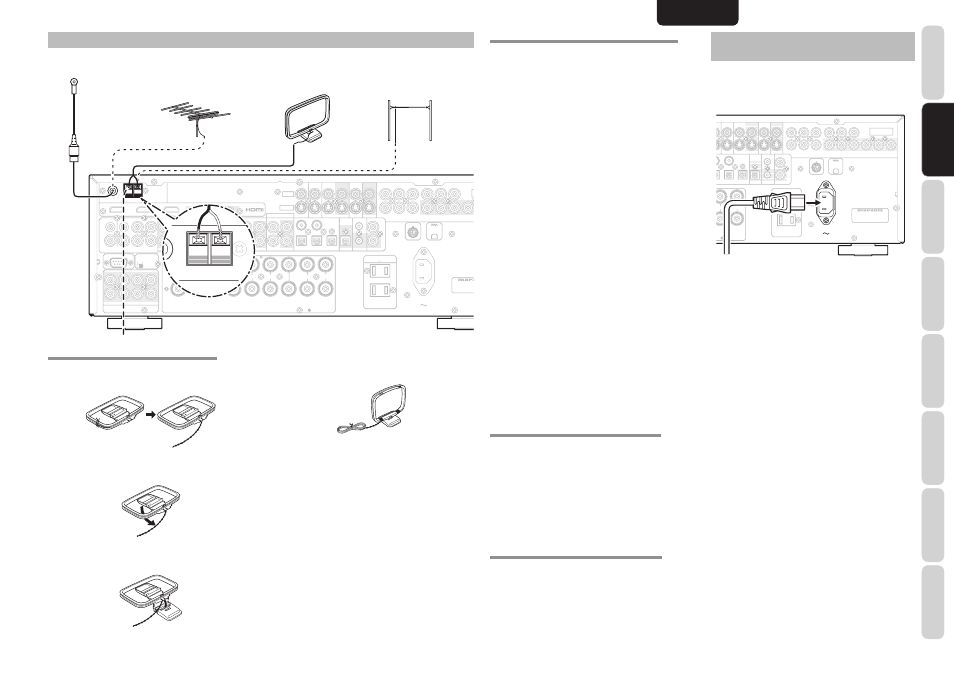

CONEXIÓN DE TERMINALES DE ANTENA
Antena alimentador FM
Antena de
cuadro AM
Antena
externa AM
MONTAJE DE LA ANTENA DE CUADRO AM
1. Quite la sujeción de vinilo y saque el cable de
conexión.
2. Doble la pieza de la base en la dirección
indicada.
3. Inserte el gancho de la parte inferior del cuadro
en la ranura de la base.
CONEXIÓN DE LAS ANTENAS SUMINISTRADAS
Conexión de la antena de FM suministrada.
La antena de FM suministrada es para uso exclusivo
en interiores.
Durante su uso, despliegue la antena y muévala en
distintas direcciones hasta que reciba la señal más
clara.
Fíjela con enganches de presión o accesorios
similares en la posición que provoque menor nivel
de distorsión.
Si la calidad de recepción es defi ciente, se puede
mejorar con una antena de exterior.
Conexión de la antena de cuadro
AM suministrada
La antena de cuadro AM suministrada es para uso
exclusivo en interiores.
Ajústela en la dirección y posición en las que se
reciba sonido más claro. Colóquela lo más lejos
posible del equipo, televisores, cables de altavoces
y cables de alimentación.
Si la calidad de recepción es defi ciente, se puede
mejorar con una antena de exterior.
1. Afl oje el tornillo de la terminal de antena AM de
derecha a izquierda.
2. Inserte el cable pelado en la terminal de la
antena.
3. Apriete el tornillo girando de izquierda a
derecha para fi jar el cable.
Nota:
Conecte el cable de tierra blindado (negro) al terminal
de tierra GND de la antena AM.
CONEXIÓN DE UNA ANTENA EXTERIOR FM
Notas:
• Mantenga la antena lejos de fuentes de ruido (letreros
de neón, carreteras con mucho tráfi co, etc.).
• No coloque la antena cerca de líneas de corriente.
Manténgala alejada de líneas de corriente,
transformadores, etc.
• Para evitar el riesgo de rayos y sacudidas eléctricas,
es necesaria una toma de tierra.
CONEXIÓN DE UNA ANTENA EXTERIOR AM
Una antena exterior será más efectiva si se extiende
en horizontal sobre una ventana o en el exterior.
Notas:
• No retire la antena de cuadro AM suministrada.
• Para evitar el riesgo de rayos y sacudidas eléctricas,
es necesaria una toma de tierra.
4. Coloque la antena sobre una superfi cie estable.
CONEXIÓN DEL CABLE DE ALIMENTACIÓN
DE CA
1. Conecte el cable de alimentación de CA
suministrado en el enchufe AC IN del panel
trasero de la unidad.
