46
ESPAÑOL
CONEXIONES
BÁSICAS
FUNCIONAMIENTO
BÁSICO
CONEXIONES A
V
A
NZADAS
CONFIGURACIÓN
SOLUCIÓN DE PROBLEMAS
OTROS
NOMBRES Y FUNCIONES
FUNCIONAMIENTO
A
VANZADO
FUNCIONAMIENTO
A
VANZADO

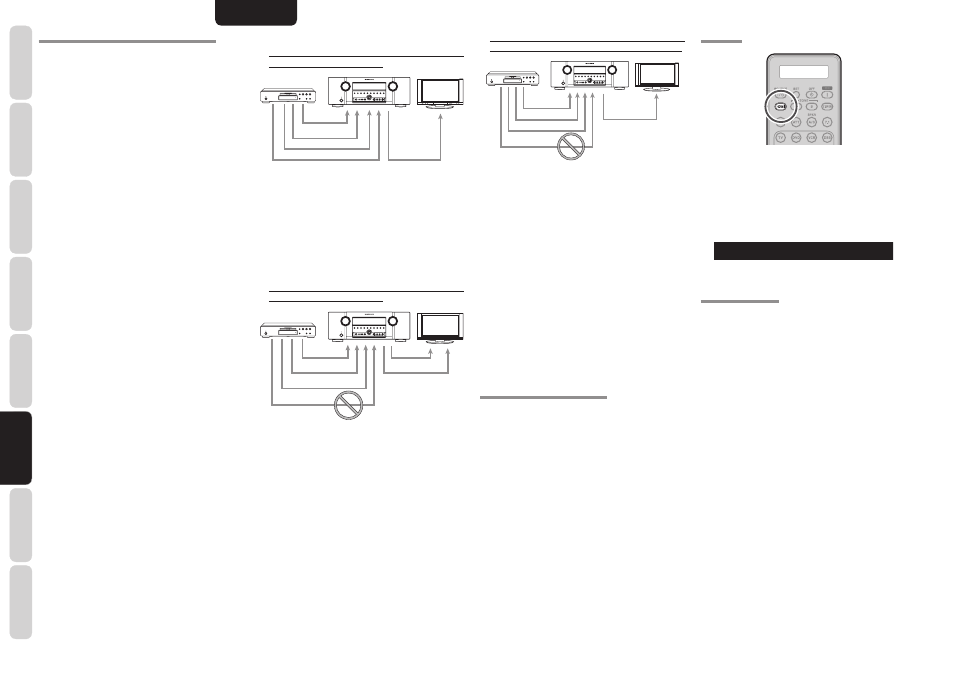

• Cuando se conecta un monitor al terminal
COMPONENT VIDEO MONITOR OUT de la unidad
VIDEO
o S-VIDEO component
o component
HDMI
Nota:
La entrada de señal de vídeo HDMI desde el dispositivo
de reproducción no sale por el terminal COMPONENT
VIDEO MONITOR OUT de la unidad.
Notas sobre el sistema de menús OSD:
• El menú de confi guración puede visualizarse a través
de todos los terminales de salida de vídeo (“HDMI”,
“COMPONENT”, “S-VIDEO” y “VIDEO”).
• La información en pantalla (OSD) llega solamente
a los terminales VIDEO y S-VIDEO MONITOR
OUT.
La información en pantalla (OSD) se emite
también cuando la función de conversión de vídeo
está activada y la entrada de señal de vídeo a
la toma de entrada VIDEO o S-VIDEO de la
unidad es convertida y emitida desde los terminales
COMPONENT VIDEO o HDMI MONITOR OUT.
I/P CONVERT (CONVERSIÓN I/P)
El circuito de vídeo de la unidad está equipado
con una función de conversión I/P.Cuando esta
función está activada, las señales de vídeo analógico
480i (VIDEO, S-VIDEO o COMPONENT VIDEO)
introducidas desde un dispositivo de reproducción
pueden ser convertidas a 480p y progresivamente
enviadas a los terminales COMPONENT VIDEO o
HDMI MONITOR OUT de la unidad.
(Para instrucciones de confi guración, consulte la
página 37.)
Nota:
Cuando se ha conectado un monitor al terminal
HDMI MONITOR OUT, y HDMI RESOLUTION
se ha ajustado en to 720p, 1080i, 1080p o AUTO, la
función I/P CONVERT para COMPONENT VIDEO
OUTPUT no funciona.
Ejemplo de conexión
• Cuando se conecta un monitor al terminal HDMI
MONITOR OUT de la unidad
VIDEO
o S-VIDEO
o component
HDMI o HDMI
Notas:
• Si la resolución de la entrada de señal de vídeo en
componentes desde el dispositivo de reproducción
es diferente de 480i, 480p, 1080i o 720p, las
imágenes no saldrán del terminal HDMI MONITOR
OUT de la unidad.
• Si la resolución de la entrada de señal de S-Video
o vídeo desde el dispositivo de reproducción es
diferente de 480i, las imágenes no saldrán del
terminal HDMI MONITOR OUT de la unidad.
• Cuando se conecta un monitor al terminal HDMI
MONITOR OUT de la unidad
VIDEO
o S-VIDEO
VIDEO
o S-VIDEO
o component
HDMI
Notas:
• La entrada de señal de vídeo HDMI desde el
dispositivo de reproducción no sale por los terminales
VIDEO o S-VIDEO MONITOR OUT de la unidad.
• Si la resolución de la entrada de señal de vídeo en
componentes desde el dispositivo de reproducción
es distinta de 480i, no sale por los terminales VIDEO
o S-VIDEO MONITOR OUT de la unidad.
VVIDEO CONVERT (CONVERSIÓN DE VÍDEO)
Conversión de vídeo analógico
Esta unidad está equipada para convertir las señales
de vídeo para salida de monitor. Por este motivo,
independientemente de la conexión (VIDEO, S-
VIDEO, COMPONENT VIDEO) entre el dispositivo
de reproducción y esta unidad, la escucha y el
visionado son posibles con un cable individual e
calidad superior entre el terminal MONITOR OUT de
la unidad y el monitor.
Conversión ascendente de señales de vídeo
analógico a HDMI
La función de conversión ascendente de esta unidad
puede enviar las señales de vídeo analógico de
entrada (para señales de vídeo en componentes de
resolución 480i, 480p, 1080i y 720p, y resolución
S-Video y vídeo (compuesto) de 480i) al terminal
HDMI MONITOR.
Notas:
• La entrada de vídeo HDMI sale solamente al
terminal HDMI MONITOR OUT de la unidad. Si
conecta un dispositivo de reproducción, por ejemplo
un lector DVD, a la toma de entrada HDMI, conecte
el terminal HDMI MONITOR OUT de la unidad a
un monitor de TV.
• Este modo no puede utilizarse en el terminal REC out.
• Este modo no puede utilizarse en reproducción
de imagen fija, de avance y retroceso rápido en
componente de vídeo.
• Si, cuando se intente utilizar la función de conversión
de vídeo, esta unidad no puede sincronizar con el dis-
positivo de visualización, aparecerá “NO SIGNAL”
en el monitor o se generará ruido; esta función no
puede utilizarse. Todas estos síntomas son causados por
incompatibilidad del equipo; no hay ningún problema
con la unidad. Si sucede esto, configure “VIDEO
CONVERT”, en el menú “VIDEO SETUP”, en
“DISABLE”. A continuación, conecte la señal de en-
trada de vídeo al componente de visualización mediante
el terminal MONITOR OUT bajo VIDEO y la señal de
entrada de S-Video en el componente de visualización
mediante el terminal MONITOR OUT bajo S-VIDEO.
• La función de conversión de vídeo controla
constantemente las señales de vídeo de entrada y
determina si las señales de entrada deben convertirse
o no. No obstante, algunas señales de vídeo de
entrada no pueden ser detectadas correctamente. Si
sucede esto, confi gure “VIDEO CONVERT”, en el
menú “VIDEO SETUP”, en “DISABLE”.
HDMI OUT
Con esta unidad se puede seleccionar y utilizar
SALIDA HDMI 1 ó 2.
Cada vez que se pulsa el botón HDMI del mando
a distancia, SALIDA 1 cambia a SALIDA 2 o
viceversa.
HDMI OUT 1 y HDMI OUT 2 no pueden funcionar
simultáneamente.
H D M I - O = O U T 1
RESOLUCIÓN HDMI
Esta función se utiliza para emitir la señal de vídeo
analógico a HDMI del modo siguiente.
• Las señales 480i pueden convertirse a señales
480p, 1080i, 720p o 1080p, mientras que las
señales 480p pueden convertirse a señales 1080i,
720p o 1080p.
• Las señales de 720p pueden convertirse a 1080i o
1080p.
• Las señales de 1080i pueden convertirse a 1080p.
• Puede ajustarse la resolución de salida para
HDMI OUT 1 y HDMI OUT 2.
Notas:
• No ajuste en 1080i, 720p o 1080p cuando se conecte
a un monitor incompatible con las señales 1080i,
720p o 1080p. El menú de confi guración SETUP
MENU no aparecerá. Si no aparece SETUP MENU,
cambie los ajustes viendo el panel de visualización
de la unidad principal.
• La resolución de la salida de componentes analógicos
no puede modifi carse.
• HDMI OUT 1 y HDMI OUT 2 no pueden funcionar
simultáneamente.
