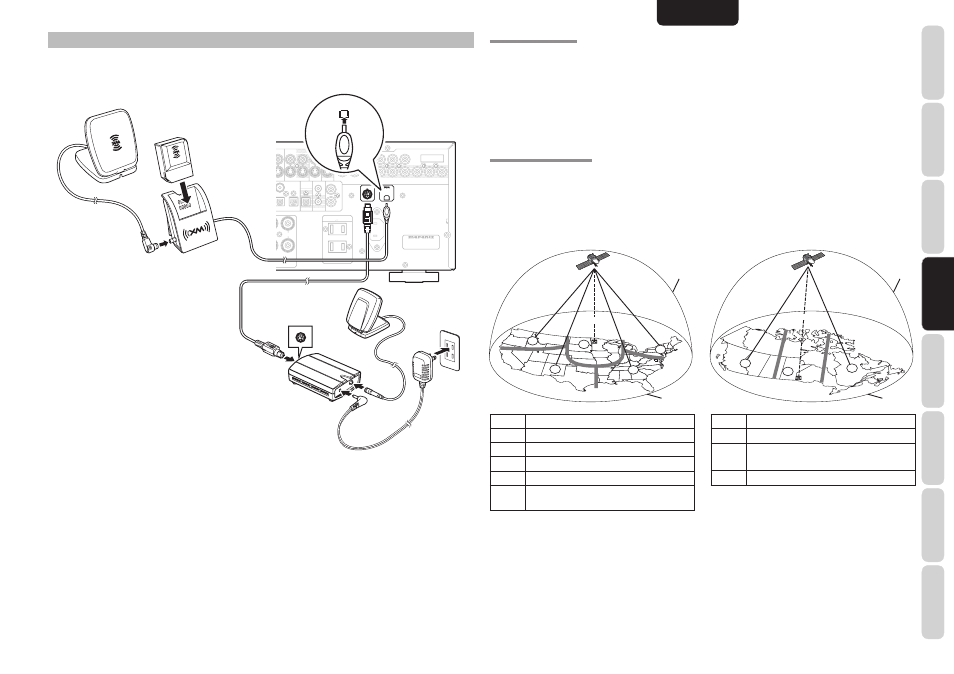

CONEXIÓN DE LA RADIO SATÉLITE
Es necesario suscribirse para poder escuchar XM Satellite Radio y SIRIUS Satellite Radio. Para más detalles
sobre XM Satellite Radio, véase la página 53. Para más detalles sobre SIRIUS Satellite Radio, véase la
página 58.
L L
OUTPUT 2 OUTPUT 2 OUTPUT 1 OUTPUT 1 INPUT 2 INPUT 2( (DVD DVD) )
INPUT 3 INPUT 3( (VCR VCR) ) INPUT 1 INPUT 1( (TV TV) )
COMPONENT COMPONENT VIDEO VIDEO
MONITOR OUT MONITOR OUT C CR R // P PR R C CB B // P PB B Y Y C CR R // P PR R C CB B // P PB B Y Y C CR R // P PR R C CB B // P PB B Y Y VCR OUT VCR OUT VCR IN VCR IN((3 3)) VD DVD((2 2)) DSS DSS((4 4))
OUND BACK SURROUND BACK EAKER C/ SPEAKER C/ SPEAKER A ZONE SPEAKER A
REMOTE CONT. REMOTE CONT.
IN IN
OUT OUT OUT OUT 3 3
DIGITAL IN DIGITAL IN
5 5
2 2
REC/ZONE B REC/ZONE B DIGITAL DIGITAL
DC OUT DC OUT
FLASHER IN FLASHER IN
MODEL NO. SR6003 MODEL NO. SR6003
SWITCHED SWITCHED
1.25A 150W 1.25A 150W
UNSWITCHED UNSWITCHED 1.25A 150W 1.25A 150W
AC IN AC IN
AC OUTLETS AC OUTLETS 120V 60Hz 120V 60Hz
SIRIUS SIRIUS SIRIUS SIRIUS
XM XM XM XM
Antena
Sintonizador
SiriusConnect™ Home
Adaptador
de CA
XM SATELLITE RADIO
• Enchufe el minisintonizador (Mini-Tuner) y la base de conexión (Home Dock) en el terminal XM, en el panel
trasero.
• Coloque la antena XM cerca de una ventana orientada hacia el sur para recibir la mejor señal.
Al hacer las conexiones, consulte también las instrucciones de funcionamiento del minisintonizador (Mini-
Tuner) y de la base de conexión (Home Dock) de XM.
Note:
Esta unidad no es compatible con XM CNP-1000. Véase página 77.
SIRIUS SATELLITE RADIO
• Enchufe la antena del sintonizador SiriusConnect™ Home y el adaptador de CA en el terminal SIRIUS del
panel trasero.
• Coloque la antena de SIRIUS para obtener una buena señal de satélite; la antena debe colocarse
correctamente. Utilice el mapa siguiente para determinar en qué zona se encuentra y colocar la antena
como corresponda.
(EE UU) (Canadá)
1
2 3
5
4
3 2
1
SUR
NORTE
OESTE ESTE
CIELO
HORIZONTE SUR
NORTE
OESTE ESTE
CIELO
HORIZONTE
ÁREA ORIENTACIÓN DE LA ANTENA
ÁREA 1 Oriente la antena hacia el ESTE o el NORESTE
ÁREA 2 Oriente la antena hacia el NORTE o el NORESTE
ÁREA 3 Oriente la antena hacia el NORTE o el NOROESTE
ÁREA 4 Oriente la antena hacia el OESTE o el NOROESTE
ÁREA 5
Oriente la antena DIRECTAMENTE hacia el cielo
(puede requerir una ubicación exterior)
ÁREA ORIENTACIÓN DE LA ANTENA
ÁREA 1 Oriente la antena hacia el ESTE o el SURESTE
ÁREA 2
Oriente la antena hacia el SUR o DIRECTAMENTE
hacia el cielo (puede requerir una ubicación exterior)
ÁREA 3 Oriente la antena hacia el OESTE o el SUROESTE
