4
ENGLISH DEUTSCH ESPAÑOL ITALIANO NEDERLANDS SVENSKA
Altavoces
Compruebe cuidadosamente los canales
izquierdo (L) y derecho (R) y las polaridades
+ (rojo) y – (negro) de los altavoces que va
a conectar a esta unidad, y asegúrese de
interconectar los canales y las polaridades
correctamente.
Conexión de los cables de altavoces
Quite aproximadamente 0,03 pies / 10 mm del
revestimiento del extremo del cable de altavoz y
tuerza firmemente el alambre interior o termínelo.
NOTA
• Conecte los cables de los altavoces de
manera que no sobresalgan de los terminales
de altavoces. El circuito de protección puede
activarse si los alambres de los cables hacen
contacto con el panel trasero o si los lados
+ y – hacen contacto entre sí (vpágina 78
“Circuito de protección”).
• Nunca toque los terminales de altavoces
mientras la alimentación está conectada. De lo
contrario, podría sufrir una descarga eléctrica.
• Utilice altavoces con los valores de impedancia
que se muestran a continuación.
Terminales de
altavoces
Impedancia de
altavoces
FRONT A
6 − 8 Ω
CENTER
SURROUND
SURR. BACK/AMP ASSIGN
FRONT B/HEIGHT
FRONT A + FRONT B
8 Ω

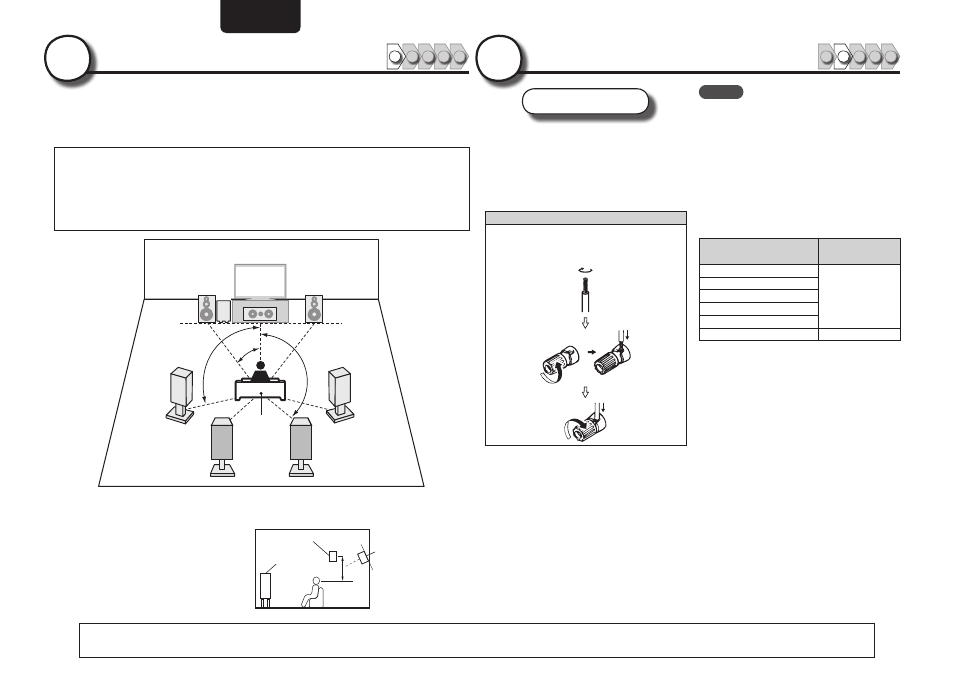

Instalación
1 2 4 5 3
Esta unidad puede reproducir sonido surround de 2.0/2.1 a 7.1 canales.
En esta página se describe a modo de ejemplo el procedimiento de
instalación de altavoces para la reproducción en 7.1 canales mediante los
altavoces surround traseros.
El ajuste predeterminado es el canal 7.1. También es posible realizar la
reproducción en 5.1 canales. Para realizar la reproducción en 5.1 canales,
conecte únicamente los altavoces de 5.1 canales.
Utilice la función Audyssey Auto Setup de esta unidad para detectar
automáticamente el número de altavoces conectados y realizar la configuración
óptima para los altavoces que se van a utilizar.
FL FR
C
SBL SBR
SL SR
SW
90 – 110˚
22 – 30˚
135 – 150˚
Listening
position
FL Altavoz delantero (I) • Coloque los altavoces surround en una posición entre
entre 2 y 3 pies (entre 60 y 90 cm) por encima del nivel
de los oídos.
Altavoz surround
traseros
• Apuntando
ligeramente
hacia abajo
Altavoz
delantero
Altavoz surround
2 – 3 pies /
60 – 90 cm
G Vista lateralH
FR Altavoz delantero (D)
C Altavoz central
SW Subwoofer
SL Altavoz surround (I)
SR Altavoz surround (D)
SBL Altavoz surround trasero (I)
SBR Altavoz surround trasero (D)
1
Conexión
1 2 4 5 3
2
En la sección “Versión sencilla” se incluyen los métodos de instalación, conexión y configuración de los altavoces para el sistema de 7.1 canales con altavoces surround traseros.
Para ver los métodos de instalación, conexión y configuración de otros altavoces distintos del sistema de 7.1 canales (con altavoces surround traseros), consulte la página 33.
