MANTENIMIENTO
15
3-36 HD3070 (con consola manual de gases) Manual del operador
Quitar y reemplazar el conector tipo bala
1. Si el conector tipo bala no está roto, use una llave de tuercas de 9/32 de pulg. (= 7,5 mm.) para remover el
conector (Figura 3-9).
2. Si el conector tipo bala se ha roto de manera que no se puede usar la llave de tuercas para quitarlo, use una
lima de 3 lados con la punta ahusada, o una herramienta similar que permita agarrarlo.
3. Aplique una capa ligera de silicona a la junta tórica del conector tipo bala.
4. Atornille el conector tipo bala de reemplazo dentro del receptáculo y apriételo con la llave de tuercas a
3,5 kg-cm. No lo sobre-apriete.
Quitar y reemplazar el contacto de alta corriente
1. Agarre el contacto de alta corriente con una pinza y tírelo afuera de la espiga. (Figura 3-9)
2. Reemplácelo empujando el contacto de alta corriente dentro de la ranura en la espiga.

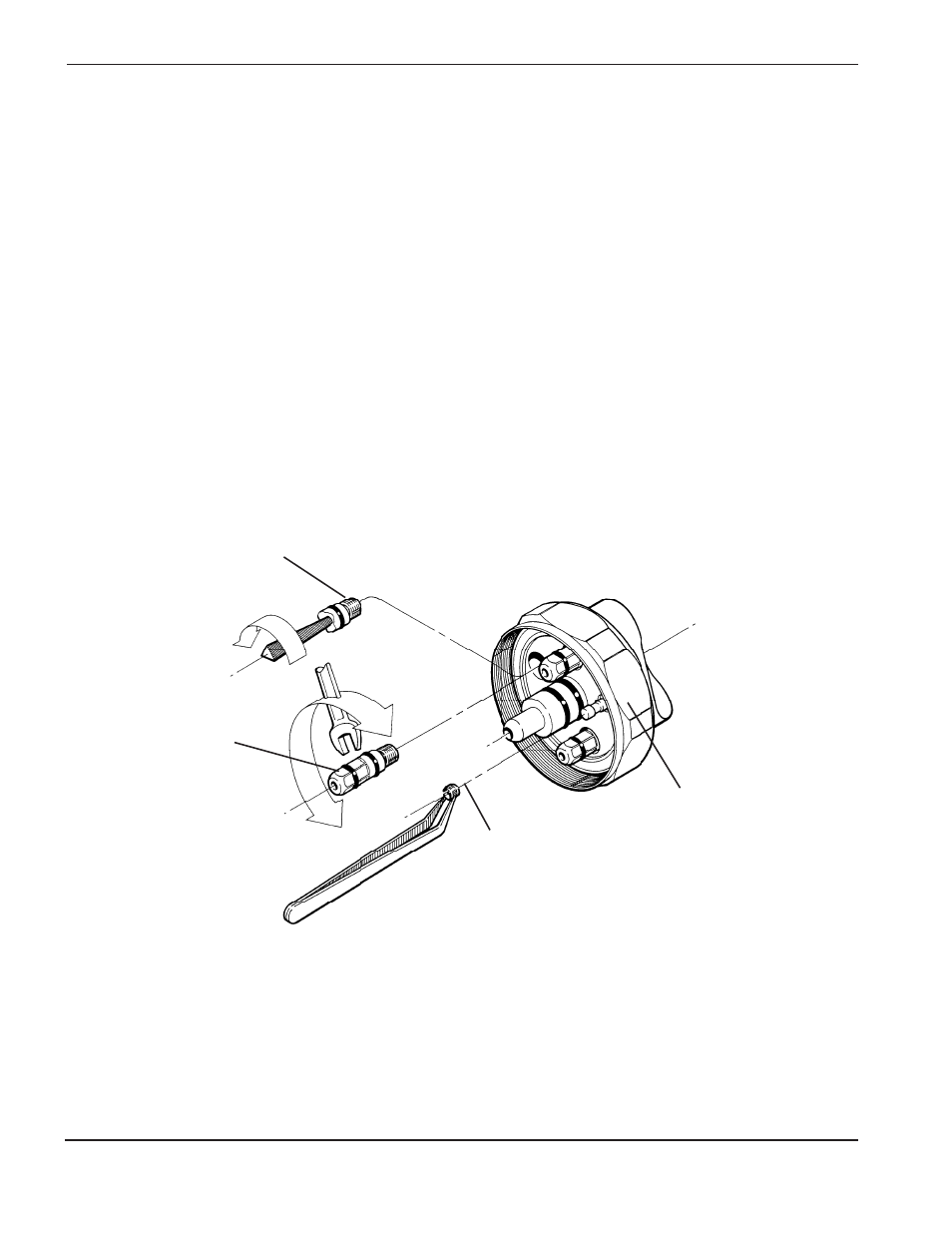

Figura 3-9 Cómo quitar y reemplazar el conector tipo bala y contacto de alta corriente
Conector tipo
bala roto
Contacto de alta corriente
aConector tipo bala
Ranura del contacto de alta
corriente
