OPERACIÓN

2-4

HD3070

(con consola manual de gases) Manual del operador

2/28/99

Consola de gases (fig. 2-2)

Los medidores de presión para el GAS PLASMA, GAS DE PROTECCIÓN y el GAS PLASMA H35 (PG1,

PG2, y PG3

PG1 indica la presión de la fuente de entrada del gas H35 como 120 lbs./pulg.2 (8,2 bares).

PG2 indica la presión de la fuente de entrada del gas 0

2

/AIRE como 120 lbs./pulg.2 (8,2 bares).

PG3 indica la presión de la fuente de entrada del gas N

2

/CH

4

como 120 lbs./pulg.2 (8,2 bares).

Interruptor de palanca (S1) para la SELECCIÓN DEL PROCESO/ENTRADA DE GAS

A este interruptor se lo usa para fijar el preflujo de prueba y los flujos para corte de prueba usando los controles
descritos abajo. Los flujos de preflujo de prueba y corte de prueba están especificados en las Tablas de Corte al fin
de esta sección.

FLUJO DE CORTE DE PRUEBA

• La válvula medidora de PLASMA (MV1) y el flujómetro de PLASMA (FM1) se usan para fijar la cantidad de

flujo para el corte de prueba para los gases H35.

• La válvula medidora de PLASMA (MV2) y el flujómetro de PLASMA (FM2) se usan para fijar la cantidad de

flujo para el corte de prueba con los gases O

2

, aire, ó N

2

.

• El manómetro PLASMA (PG4) indica la presión del flujo del gas plasma para corte de prueba fijado.

• La válvula medidora de GAS PROTECTOR (MV3) y el flujómetro (FM3) se usan para fijar los flujos de los

gases para corte de prueba O

2

, aire, ó N

2

.

• La válvula medidora para GAS PROTECTOR ( MV4) y el flujómetro (FM4) se usan para fijar los flujos de

corte de prueba para los gases N

2

ó CH

4

.

• El manómetro para GAS PROTECTOR (PG5) indica la presión de los flujos para corte de prueba del gas

protector fijado.

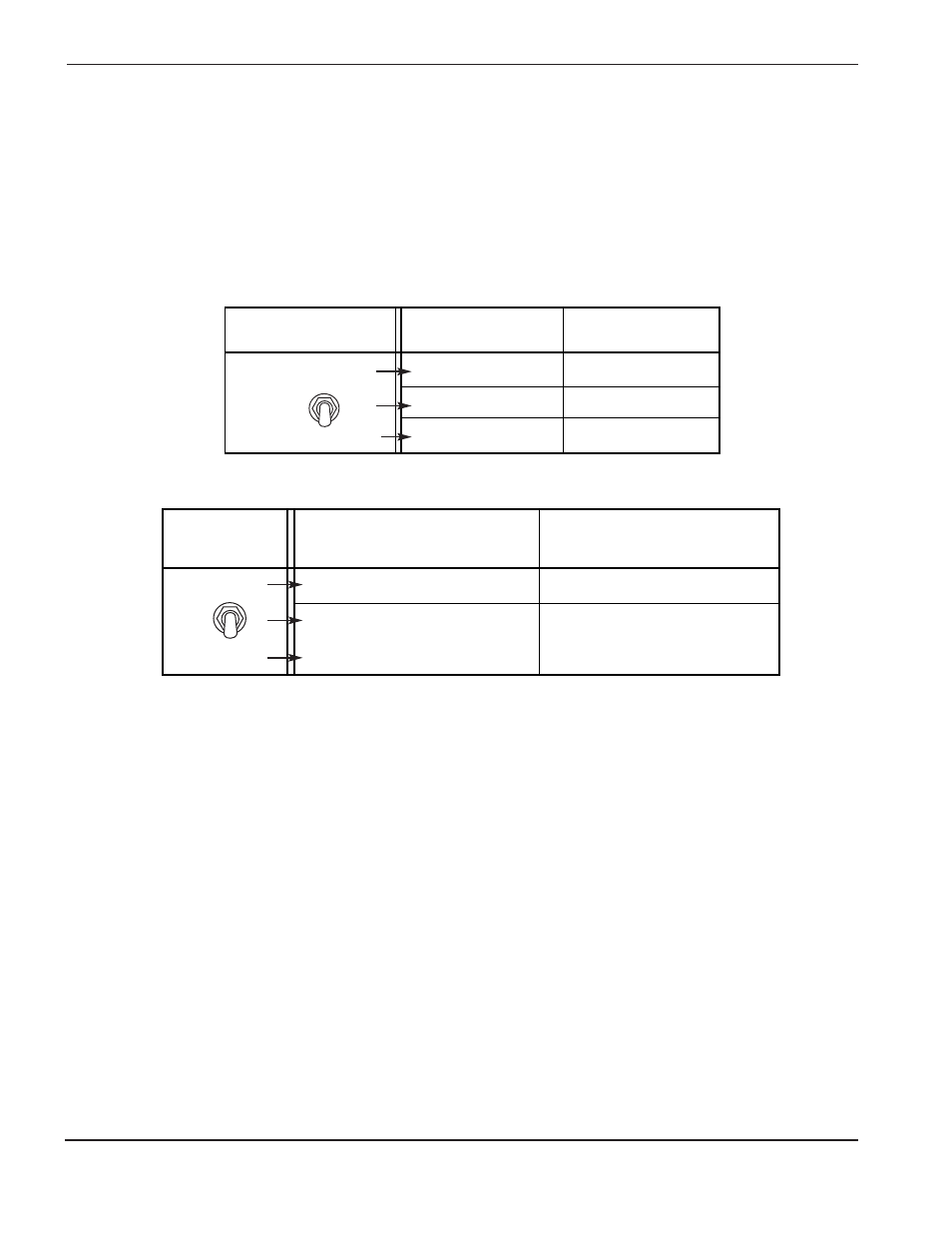

POSICIÓN DEL

INTERRUPTOR S2

El contactor está inhabilitado, la
corriente no llega al electrodo y no
se puede disparar el arco.

Habilita la operación normal después de
que el caudal del preflujo de prueba y
caudal de corte de prueba han sido fijados.

NO

NO

NO

GAS PLASMA

SELECCIONADO

GAS DE PROTECCIÓN

SELECCIONADO

O

2

AIRE

H35/N

2

O

2

/N

2

AIRE/CH

4

N

2

O2 PLASMA

AIR PLASMA

H35 & N2 PLASMA

POSICIÓN DEL

INTERRUPTOR S1

TEST

CUTFLOW

RUN

TEST

PREFLOW

• Interruptor de palanca (S2) para TEST PRE/RUN/TEST CUT (corte pre/marcha/prueba
