MANTENIMIENTO
15
HD3070
(con consola manual de gases) Manual del operador
3-9
6. Mida el voltaje en el panel de distribución de energía 1XPCB2. Refiérase a la Figura 3-2 para detalles de
1XPCB2. También refiérase al diagrama de cableado 013-4-272 que viene con este manual. Ubique los fusibles
F1, F2 y F3 en el panel. Las medidas entre cada fusible y la tierra del chasis deberían ser como sigue:
F1:
24 VCA
F2:
120 VCA
F3:
240 VCA
Si los voltajes no están presentes, o son incorrectos en uno o más de estos puntos, desconecte la potencia de
entrada y busque averías en los fusibles y pasadores asociados de 1XPCB2, conectores y alambres entre el
conector del panel de distribución REC1 y la parte secundaria del transformador T1.
También chequee los fusibles de potencia principal F1, F2 y F3 y los alambres y conexiones asociadas entre T1 y
L1 y L2 (incluyendo el panel de conexión).
Repare o reemplace cualquier componente defectuoso.

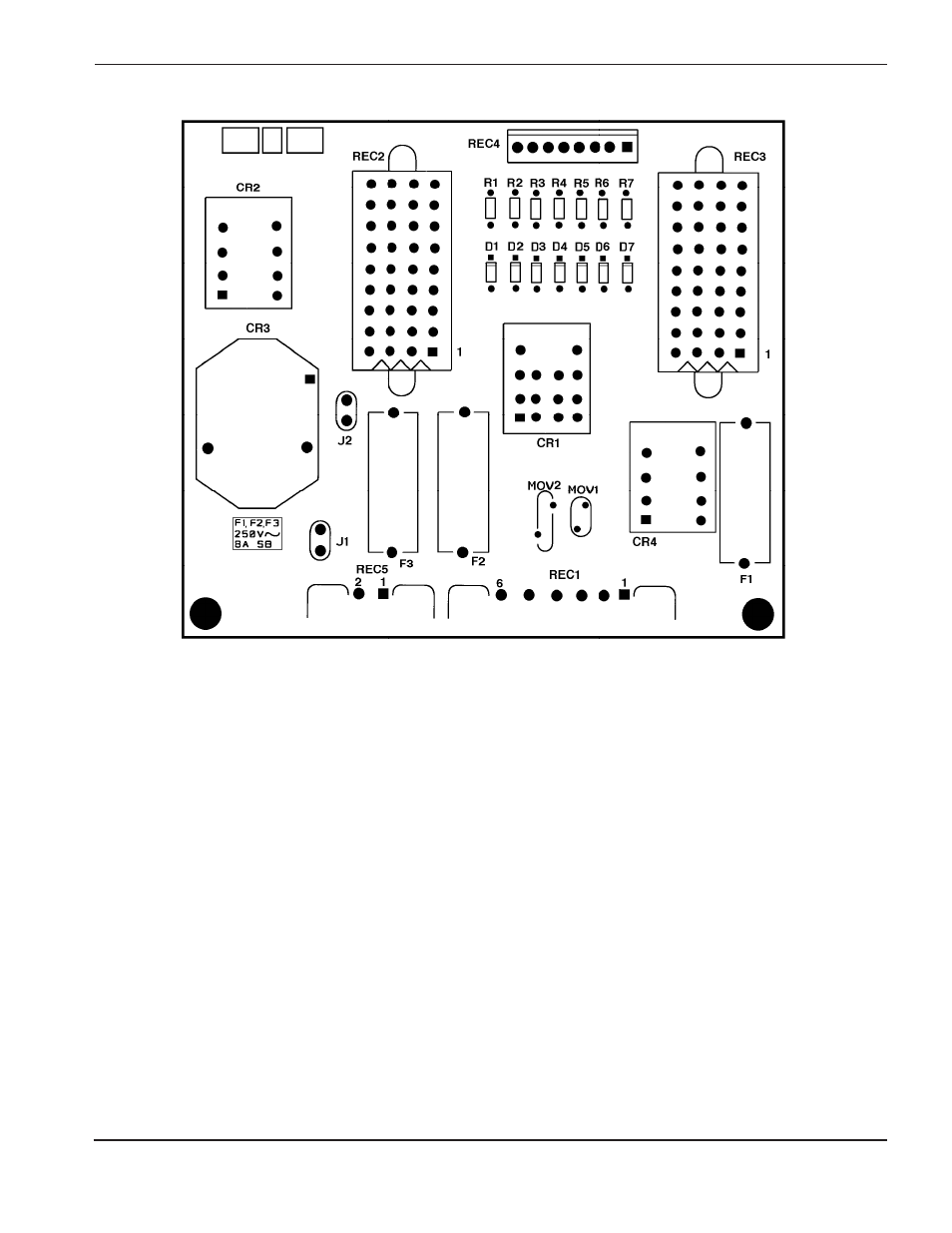

Figura 3-2
El panel de distribución de energía 1XPCB2
