Limpieza de Polvo y Mugre - La suciedad obstruye
las aberturas de refrigeración en la cubierta del motor,
contamina el lubricante de los rodamientos y se
recolecta en la hélice provocando desequilibrio grave si
es no es removido.
Periódicamente limpie la superficie exterior del motor.
Si la tapa del motor opcional está instalada, retírela y
limpie el motor, suciedad y escombros para obtener una
óptima refrigeración. Sea precavido y no permiten que
el agua o solventes entren al motor o rodamientos. Bajo
ninguna circunstancia los motores o rodamientos deben
ser rociados con agua o vapor.
Las acumulaciones de suciedad y polvo en las aspas de
la hélice podrán producir una condición desequilibrada
resultando con una vibración excesiva y la falla
prematura de la hélice y los rodamientos.
Compuertas con descarga hacia Arriba - Si la
extracción esta contaminada, la hélice y compuerta
deben limpiarse periódicamente. La acumulación
excesiva de suciedad en las aspas de la compuerta
puede causar pérdida de rendimiento en el ventilador.
Limpie según sea necesario.
Estos ventiladores cuentan con un sistema de
levantamiento con resortes de alta tensión que deben
ser asegurados para evitar cualquier accidente al
reparar el ventilador. Este sistema esta localizado
debajo de las aspas de la compuerta. El punto A
muestra en donde SE DEBE COLOCAR el seguro
cuando el ventilador esta siendo reparado. E punto B
muestra en donde se debe colocar el seguro cuando el
ventilador esta almacenado.
Los ventiladores con tamaño 24, 30 y 36 cuentan con
sistema de levantamiento con resorte, pero no tienen
la habilidad de ser asegurados cuando se requiere un
servicio debido a que cuentan con diferentes sistemas
de levantamiento.
En cualquier caso, debe tener extremo cuidado al
trabajar con la compuerta o el sistema de levantamiento
o puede resultar en lesiones graves o la muerte.

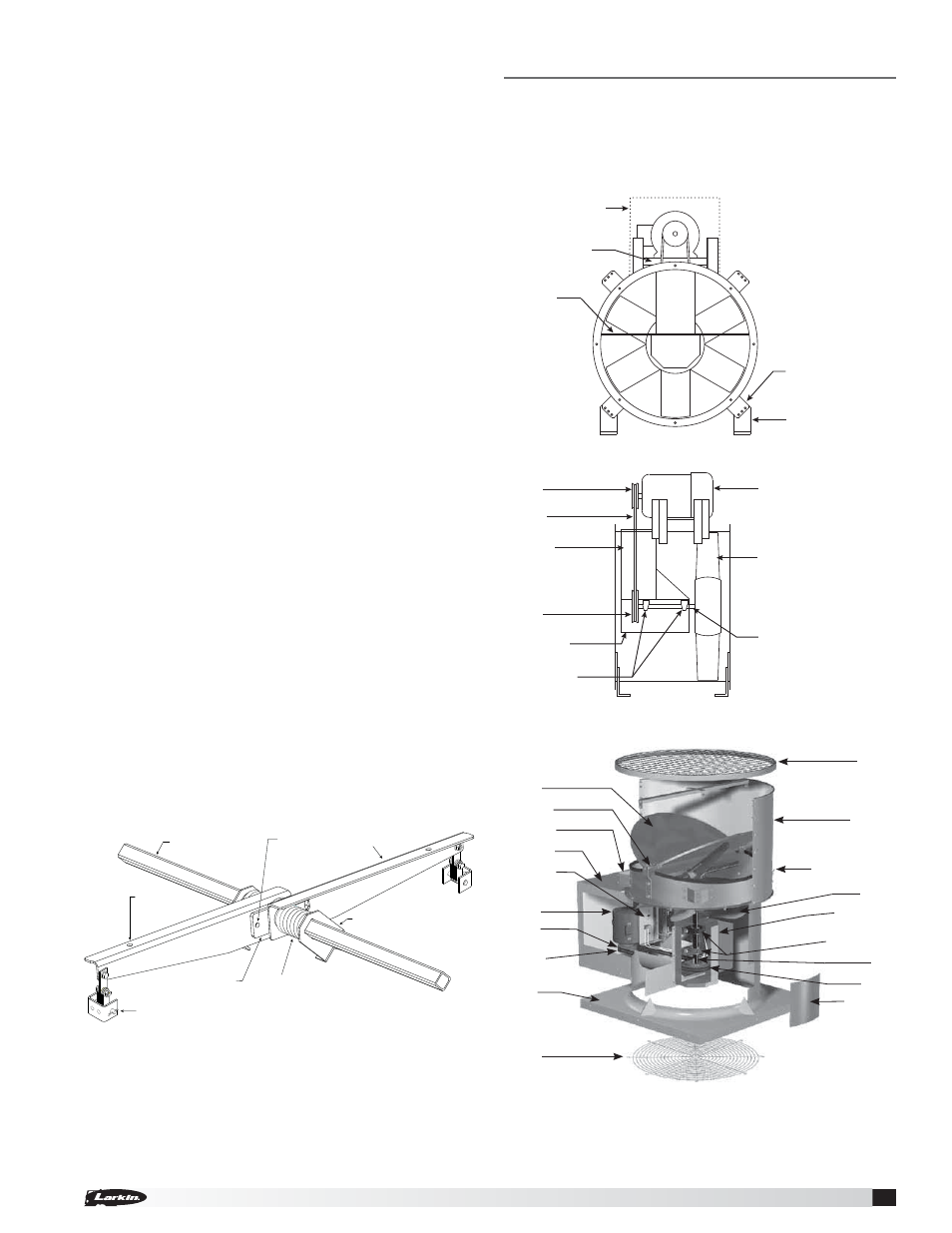

Lista de Partes
Cada ventilador lleva la placa de identificación del
fabricante con el modelo y número de serie. Esta
información, además del diagrama de piezas, asistirá
el representante de Greenheck y a la fábrica en la
prestación de servicio y piezas de repuesto.
Motor Polea
Polea
Correa
Cubierta
para Correa
Eje
Cubierta de
Rodamientos
Rodamientos
Hélice
Placa del Motor
Cubierta del Motor
(opcional)
Barra de
Soporte
Soportes Universales
para Instalación (8)
Soportes para
Instalación (4)
Tubo de Levantamiento Tubo de Levantamiento
Resorte de Fijación
Resorte Seguro
Seguros de Fijación
Punto “B”
de almacenamiento
Punto “A”
para reparación
Malla
Protectora
(opcional)
Malla
Protectora
(opcional)
Hélice
Eje
Rodamientos
Cubierta de
Rodamientos
Polea
Cubierta
Puntos de Cierre
Puerta de
Acceso
(opcional)
Aspas
Bisagras
Refuerzo
Polea
Correa
Cubierta
Motor
Placa del
Motor
Base
7 Ventiladores Tubulares en Línea
®
