Funcionamiento y Encendido de la
Unidad
Conexiones Eléctricas
El suministro eléctrico debe ser compatible con la
capacidad del voltaje y el amperaje del motor. La línea
de alimentación eléctrica debe estar correctamente
conectada y cumplir con los códigos eléctricos locales
y nacionales.
Para Unidades de Transmisión Directa, el suministro
eléctrico puede cablearse internamente y sacarlo a
través de un orificio en la cubierta si se proporciona un
interruptor opcional.
Para Unidades de Transmisión por Correa, el
suministro eléctrico puede cablearse internamente
y sacarlo a través de la abertura bajo el tubo de las
correas. La línea de suministro eléctrico debe ser: (1)
conectado a un interruptor de servicio opcional, o (2)
conectado directamente al motor.
Para Unidades de Transmisión por Correa en
instalaciones de alta temperatura continua,
el suministro eléctrico debe mantenerse fuera de la
corriente de aire. Esto significa llevar las líneas de
suministro a la cubierta de la azotea y no a través del
ventilador. La línea de suministro eléctrico debe ser: (1)
conectado a un interruptor de servicio opcional, o (2)
conectado directamente al motor.
Los cables de alimentación se conectan a un interruptor
opcional (si se suministra) o conectado directamente al
motor.
Para Unidades de Transmisión por Correa
en instalaciones de Extracción de Humo de
Emergencia, el suministro eléctrico debe mantenerse
fuera de la corriente de aire. También pueden requerir
de una fuente de alimentación aislada en caso de que
se corte la corriente al edificio en caso de incendio y
el ventilador seguirá funcionando. Revise los códigos
eléctricos locales y nacionales para los ventiladores de
extracción de humo de emergencia.
Revisión antes del encendido
1. Revise que los sujetadores estén ajustados.
Incluyendo las tuercas del motor, rodamientos
y cualquier otra tuerca o tornillo incluyendo los
collares y hélice.
Si la configuración es para ventilador de techo con
descarga hacia arriba, levante la compuerta para
verificar que abra y cierra sin problemas.

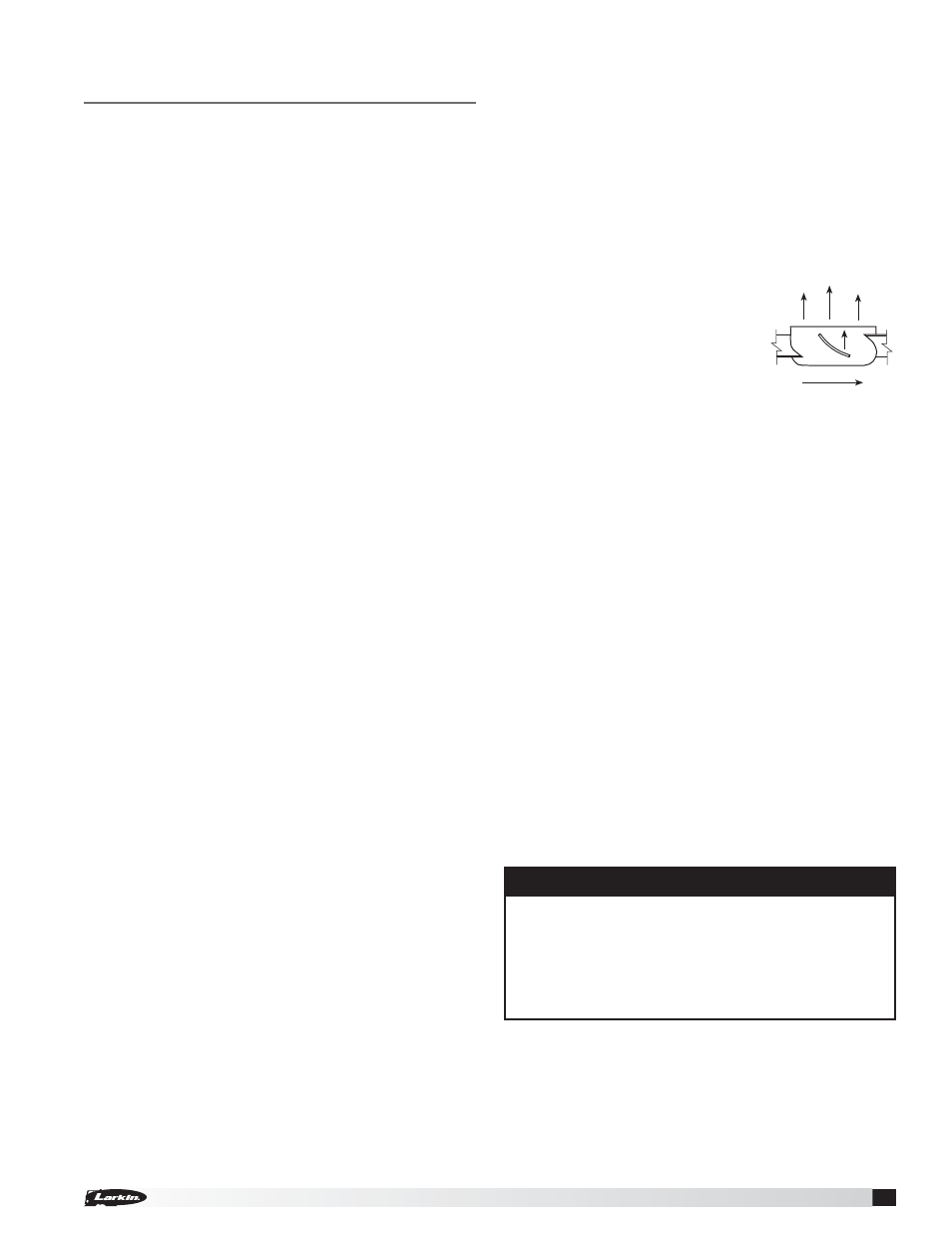

2. Gire la hélice manualmente
y asegúrese de que rote
libremente. Siempre se deben
verificar la rotación de la hélice
girando la unidad por un
momento. La rotación debería
estar en la misma dirección
que la calcomanía de rotación
adherida a la unidad. El sentido de rotación varían
según el modelo. Para invertir la rotación en las
instalaciones trifásicas, simplemente intercambie
dos de los tres conductores eléctricos. Para
instalaciones monofásicas, siga el diagrama de
cableado ubicado en el motor.
3. RPM de Transmisión por Correa - Las poleas son
programadas al motor en la fábrica para ajustarse a
las RPM del ventilador. La velocidad del ventilador
puede aumentarse o disminuirse mediante el ajuste
de la polea. Poleas con múltiples canales deben
ser ajustado a un igual número de vueltas abierto o
cerrado.
4. RPM de Transmisión Directa para Ventiladores
de Techo con Descarga hacia Arriba - Las
poleas son programadas al motor en la fábrica
para ajustarse a las RPM del ventilador en motores
menores a 10 HP. La velocidad del ventilador puede
aumentarse o disminuirse mediante el ajuste de
la polea. Poleas con múltiples canales deben ser
ajustado a un igual número de vueltas abierto o
cerrado. Los motores de 10 HP y mayores tendrán
una polea de velocidad constante.
NOTA
Cualquier cambio, aumento o disminución, de
la velocidad del ventilador puede representar un
aumento considerable de potencia requerida del
motor. Siempre verifique el amperaje de carga del
motor y revise la placa de información cuando deseé
cambiar la velocidad del ventilador.
Rotación
5 Ventiladores Tubulares en Línea
®
