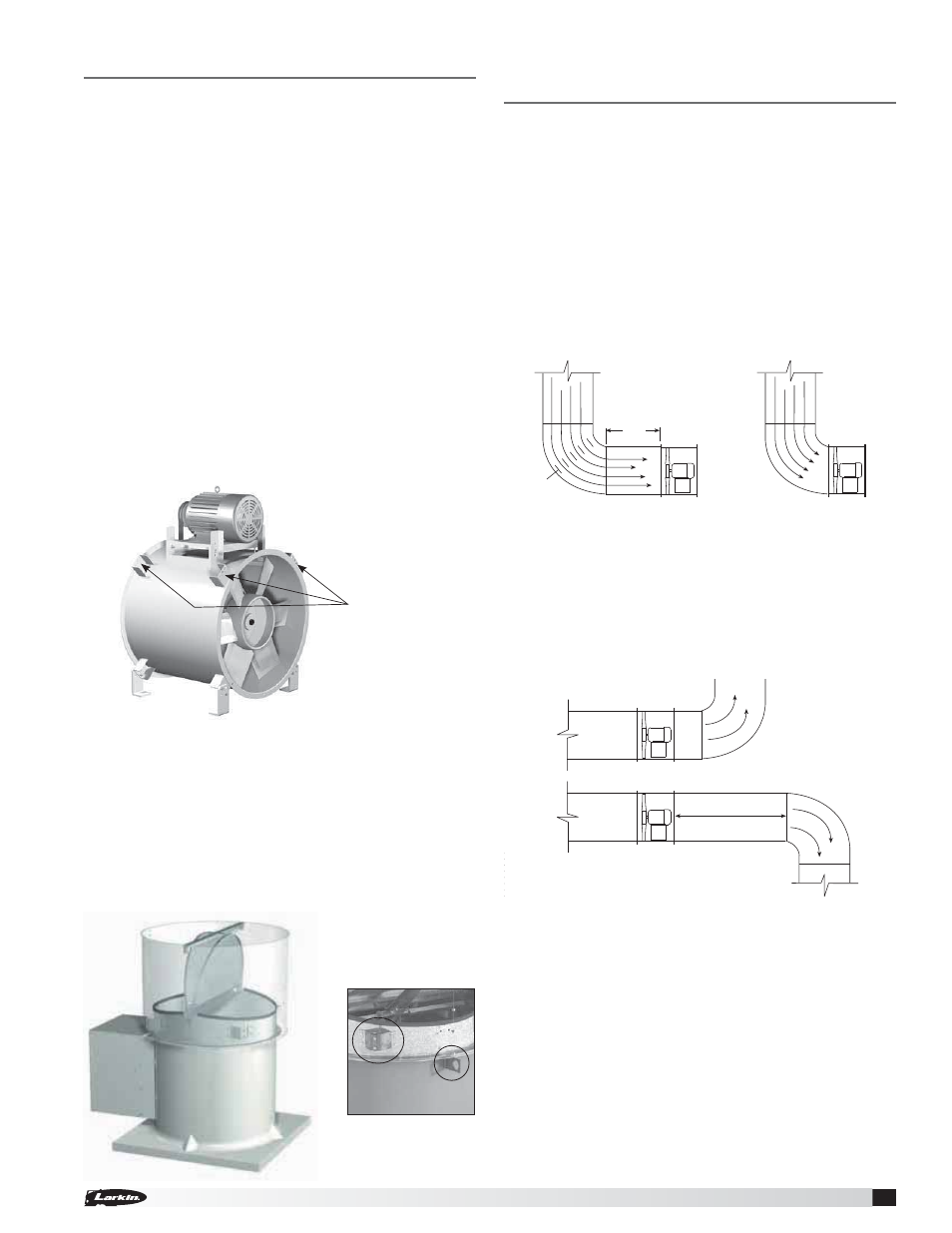

Levantamiento
Los ventiladores no se deben levantar por el motor, eje,
cubierta, protección de correas, marco, alojamiento o
accesorios.
Cubierta con Pestañas
Cuenta con un mínimo de 4 orificios para tornillos, dos
por pestaña o adjuntar dos cadenas / correas alrededor
del ventilador de la cubierta, uno cerca de cada
pestaña del ducto al levantar los ventiladores grandes
horizontales. Asegure la cubierta del ventilador para
evitar que el peso del motor gire la cubierta cuando se
levante el ventilador.
Para instalaciones de suspensión vertical, fije un
dispositivo de elevación en las pestañas o en las
pestañas situadas en la entrada o salida.
Con Sujetadores para Instalación
Peden ser levantados por sujetadores instalados
opcionalmente o bien por medio de montacargas. Se
pueden instalar soportes situados en los extremos de la
cubierta del ventilador.
Descarga Vertical hacia Arriba
Coloque unan cadena o correa a los 4 refuerzos
del alojamiento situados entre la compuerta y la
parte superior de la cubierta a menos de que se
solden puntos de levantamiento en la cubierta.
Cuidadosamente instale el ventilador en la base y
coloque los tornillos en los orificios. No es necesario
remover el alojamiento para su levantamiento. Se
recomienda utilizar una barra para ayudar a levantar y
no causar danos a la compuerta.
Efectos de la Instalación en el
Funcionamiento
Cualquier instalación de inyección o descarga que
varíen en estas recomendaciones puede afectar el
funcionamiento del ventilador. El flujo restringido o
inestable en la entrada del ventilador puede causar
la rotación del aire entrante o la carga desigual de la
hélice del ventilador produciendo grandes pérdidas y
aumenta los niveles de sonido. La descarga libre o flujo
turbulento en los ductos de descarga también resultará
como efectos de pérdidas del sistema.
Las condiciones de entrada y descarga más comunes
que afectan al rendimiento del ventilador son:
La instalación de un codo muy cerca a la entrada del
ventilador reduce el rendimiento porque el aire se carga
de manera desigualada en la hélice. Para lograr un
funcionamiento optimo debe de haber un diámetro de
distancia entre el ventilador y el codo.
Esquinas en los Ductos de Entrada
Esquinas en los Ductos de Salida
El funcionamiento del ventilador se reduce cuando se
instala un codo enseguida del ventilador. Para lograr un
funcionamiento óptimo debe de haber tres diámetros de
ventilador de ducto plano antes del codo.
Bueno
Malo
3 Diámetros de
Ducto Plano
Bueno Malo
Guias
de
Giro
1 Ventilador
de
Diámetro
Puntos de
Levantamiento
(4 lugares)
3 Ventiladores Tubulares en Línea
®
