Rieles de
Instalción
Opcionales
Posición del motor en 3 y 9
Extracción Continua y de Emergencia
El modelo TBI-FS de construcción opcional para
temperaturas altas son modificados para aplicaciones
de temperaturas altas continuas. La hélice se encuentra
en el extremo del ventilador, se crea una presión
negativa en el tubo de la correa durante la operación.
Aire ambiente se muestra a través del tubo de la correa
y enfría las correas y rodamientos.
Para mayor cantidad de enfriamiento interno, la presión
estática de descarga debe mantenerse al mínimo
manteniendo la mayor parte de la presión en el lado de
entrada. Ubique el ventilador en los extremos de los
ductos y cerca del punto de descarga. Esta instalación
promoverá el aire ambiente de enfriamiento.
Flujo de Aire
Ducto a la
fuente de calor
Temperatura Ambviente
que no exceda los 120°F
Ducto mínimo
para Descarga
Se debe instalar en cerramientos
para muro o techo en aplicaciones
de extraccion de calor o humo
de emregencia
Techo
Aire para Enfriar
Transmision y Rodamientos
Instalaciones Típicas
Con Soportes de Instalación

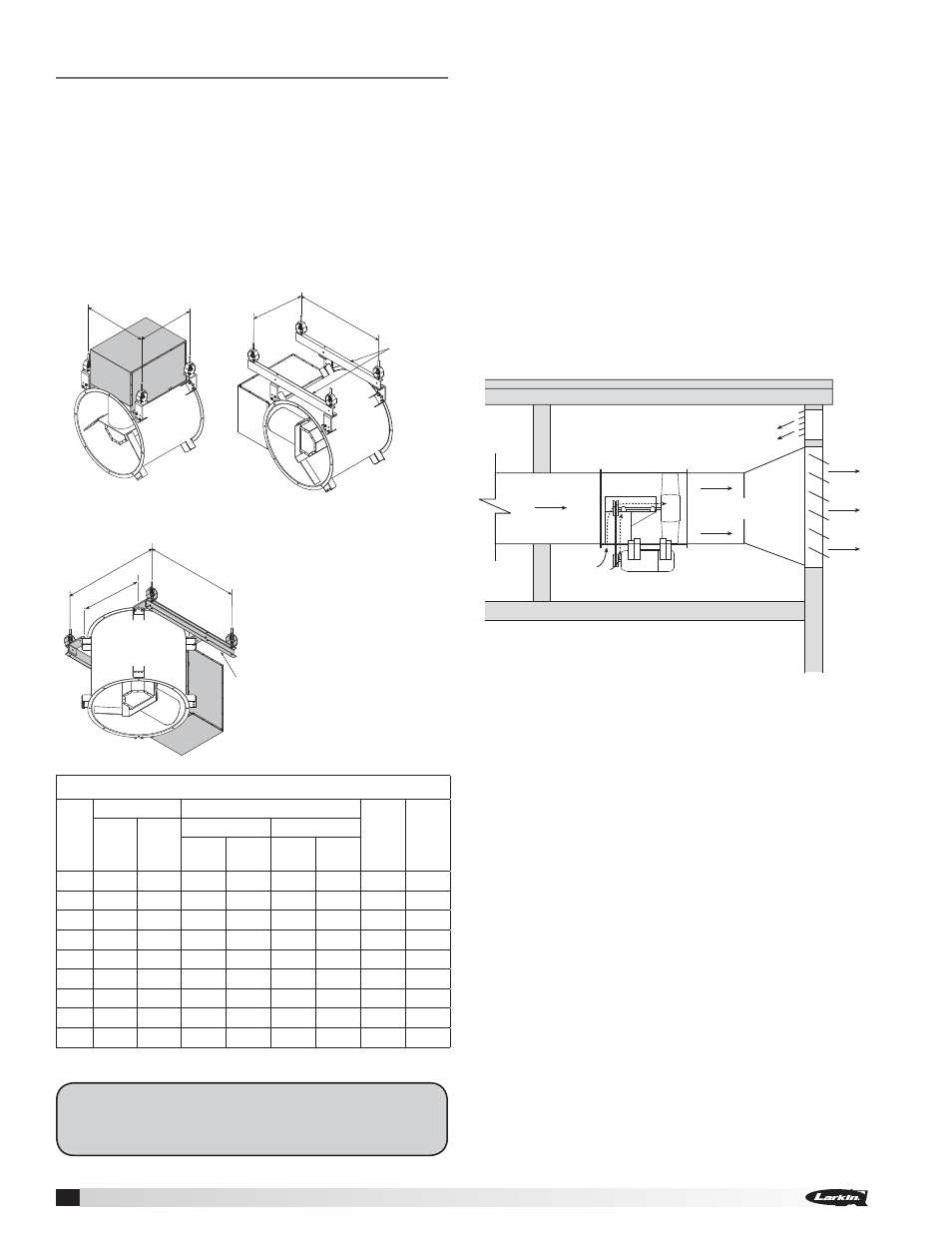

Enseguida les mostramos ejemplos de instalación
con soportes. Los diagramas mostrados son para
instalaciones colgantes. Las dimensiones para
instalación en piso son idénticas a estas imágenes
pero con efecto espejo. Para los modelos TBI con el
motor en posición 3 y 9 o instalaciones verticales se
recomiendan soportes de instalación extras.
D
A
C
Optional
Mounting
Rails
Localidad del los Orificios de Instalación
Tam.
A B
C
Trans.
Correa
D
Trans.
Correa
Trans.
Correa
Directa
Driecta
Trans. Correa Trans. Directa
Nivel
3
Nivel
4/5
Nivel
3
Nivel
4/5
18 17.63 17.63 17.38 21.38 13.38 21.38 26.00 28.00
20 19.00 19.00 17.38 22.38 14.38 21.38 28.50 29.25
24 21.88 21.88 18.38 23.38 14.38 21.38 33.00 33.75
30 26.13 26.13 19.38 28.38 16.38 25.88 37.00 38.75
36 30.50 30.50 21.88 26.88 13.88 23.38 44.00 47.00
42 34.75 34.75 22.88 31.88 19.88 26.38 50.00 51.25
48 42.00 42.00 25.38 36.38 19.38 31.38 56.00 61.00
54 46.75 46.75 29.88 40.38 NA 31.38 62.00 65.50
60 51.00 51.00 32.38 41.38 NA 31.38 71.00 70.00
Todas las dimensiones están en pulgadas.
Horizontal
Vertical
Para determinar el nivel, revise la placa de
información del ventilador.
Ejemplo TBI-3L42 (nivel 3) o TBI-4H30 (nivel 4)
4 Ventiladores Tubulares en Línea
®
