Versión de Firmware 1.0.6.10 Manual de Usuario UCM6102/6104/6108/6116 Pagina 23 de 206
Figura
Figura 3: Vista frontal UCM6104
Figure

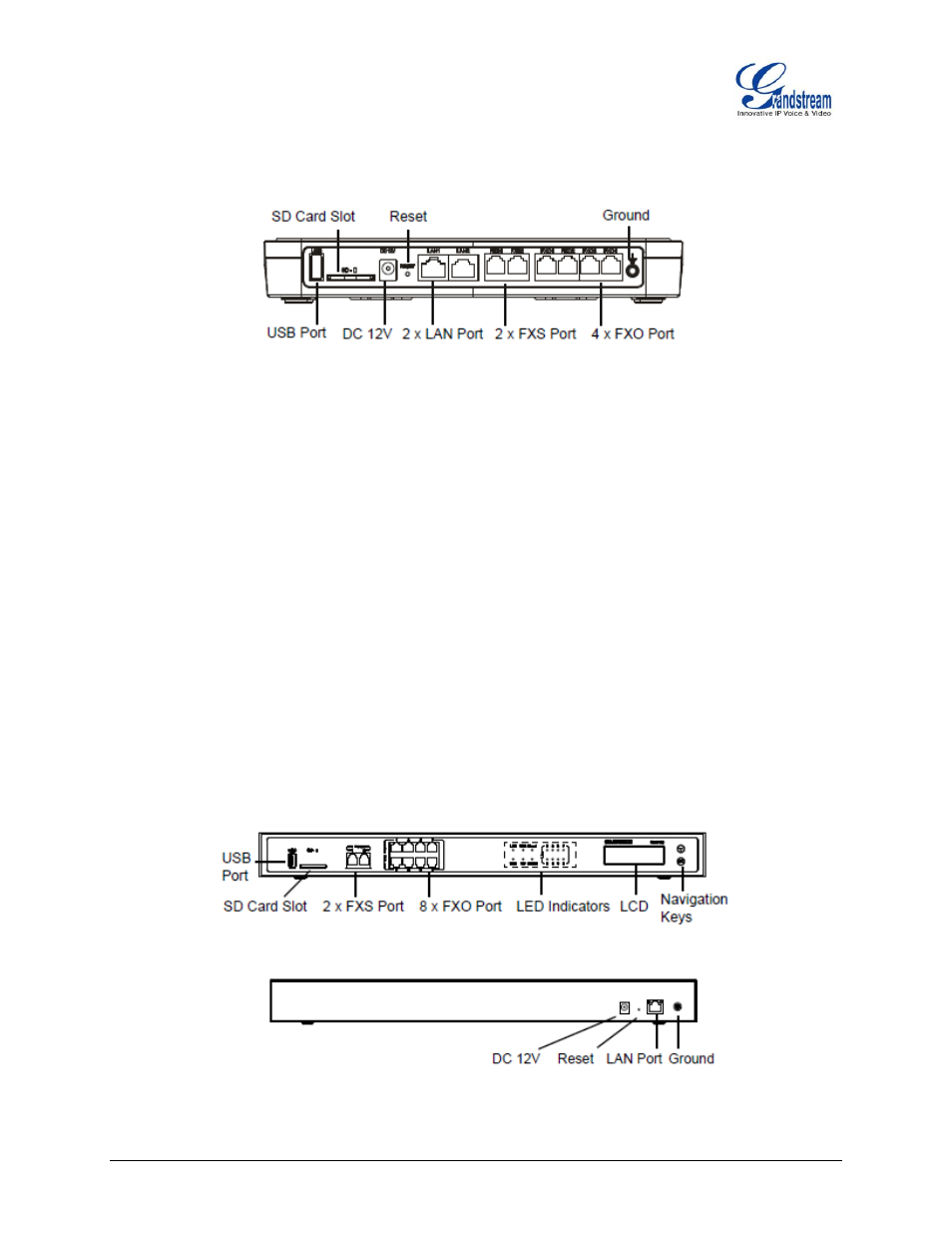

Figura 4: Vista posterior UCM6104
Para configurar el UCM6104, siga los siguientes pasos:
1. Conecte un extremo de un cable de red RJ-45 al puerto LAN1 del UCM6104;
2. Conecte el otro extremo del cable de red a un puerto de un switch/hub;
3. Conecte el adaptador de alimentación de 12 VDC al conector de alimentación de CC de 12V en la
parte posterior del UCM6104. Inserte el enchufe del adaptador de corriente a una toma de corriente
protegida contra sobre tensión.
4. Espere a que el UCM6104 inicie. La pantalla LCD en la parte frontal mostrará la información de
hardware del dispositivo cuando se realiza el proceso de arranque;
5. Una vez que el UCM6104 está correctamente conectado a la red, el indicador LED de LAN1 en la parte
delantera estará en color verde y la pantalla LCD mostrará la dirección IP del equipo;
6. (Opcional) Conectar líneas PSTN desde el conector de la pared a los puertos FXO, conecte equipos
análogos (teléfono y fax) a los puertos FXS
CONEXIÓN DEL UCM6108
Figura 5: Vista frontal UCM6108
Figura 6: Vista posterior UCM6108
