Versión de Firmware 1.0.6.10 Manual de Usuario UCM6102/6104/6108/6116 Pagina 22 de 206

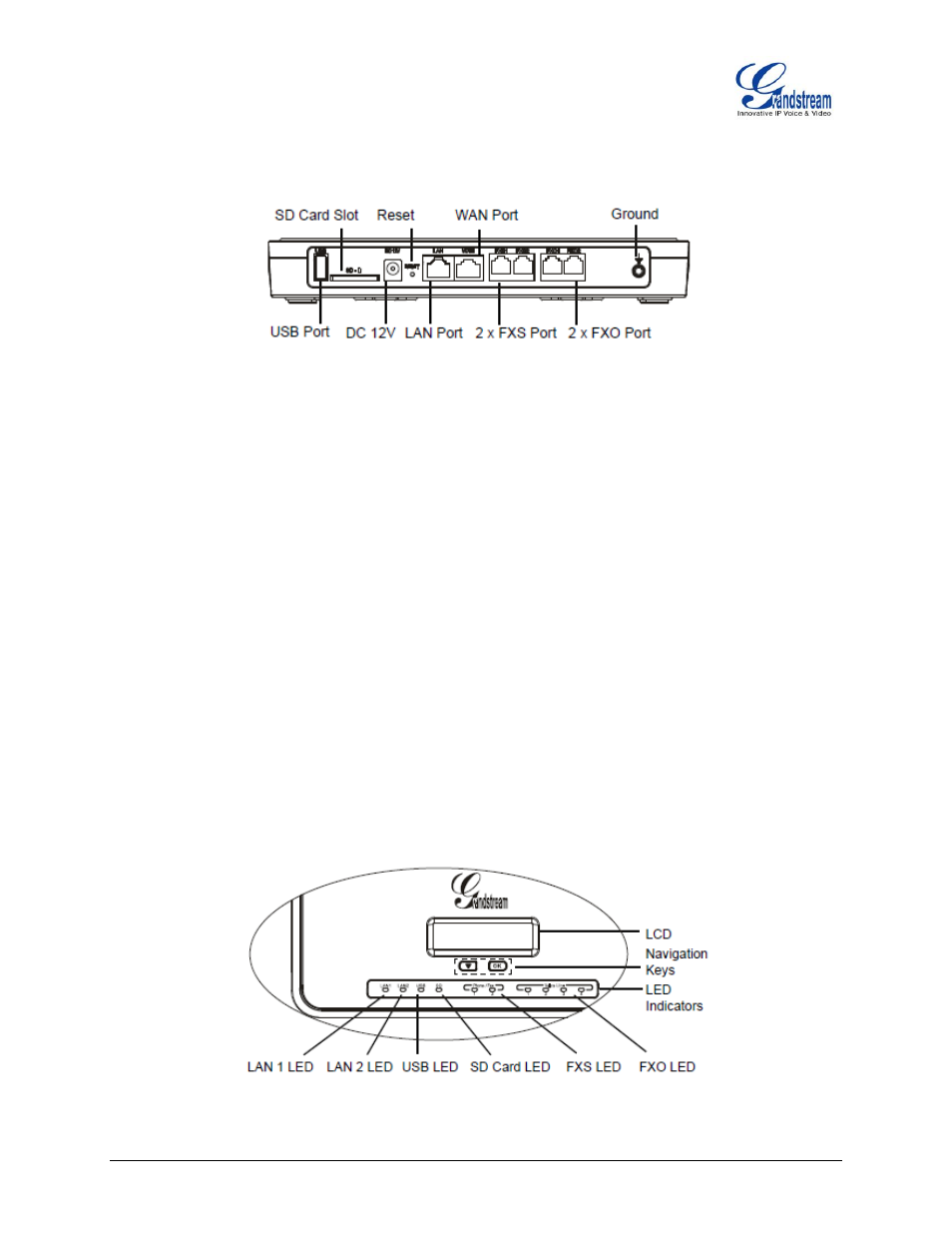

Figura 1: Vista frontal UCM6102
Figura 2: Vista posterior UCM6102
Para configurar el UCM6102, siga los siguientes pasos:
1. Conecte un extremo de un cable de red RJ-45 al puerto WAN del UCM6102;
2. Conecte el otro extremo del cable de red a un puerto de un switch/hub;
3. Conecte el adaptador de alimentación de 12 VDC al conector de alimentación de CC de 12V en la
parte posterior del UCM6102. Inserte el enchufe del adaptador de corriente a una toma de corriente
protegida contra sobre tensión;
4. Espere a que el UCM6102 inicie. La pantalla LCD en la parte frontal mostrará la información de
hardware del dispositivo cuando se realiza el proceso de arranque
5. Una vez que el UCM6102 está correctamente conectado a la red, el indicador LED de WAN en la parte
delantera estará en color verde y la pantalla LCD mostrará la dirección IP del equipo;
6. (Opcional) Conectar líneas PSTN desde el conector de la pared a los puertos FXO, conecte equipos
análogos (teléfono y fax) a los puertos FXS
CONEXIÓN DEL UCM6104
