Instalación y funcionamiento de la unidad de campo Accutronix MX FF 32
3.4 Bloque de funciones de salidas analógicas
El bloque de salida analógica (AO) asigna un valor de salida a un dispositivo de campo a través
de un canal I/O del bloque transductor especificado. El bloque acepta control de modo, límite de
señales, límite de velocidad, cálculo de estatus de señales y simulación. Hay funciones para
asegurar una transferencia de modo sin alteraciones cuando este bloque es parte de un bucle de
control.
Hay un bloque de AO en el sistema de control del actuador Limitorque.
Canal No.1 — AO_CTRL_VALVE_FLOW_CHAN — % de posición de válvula deseada

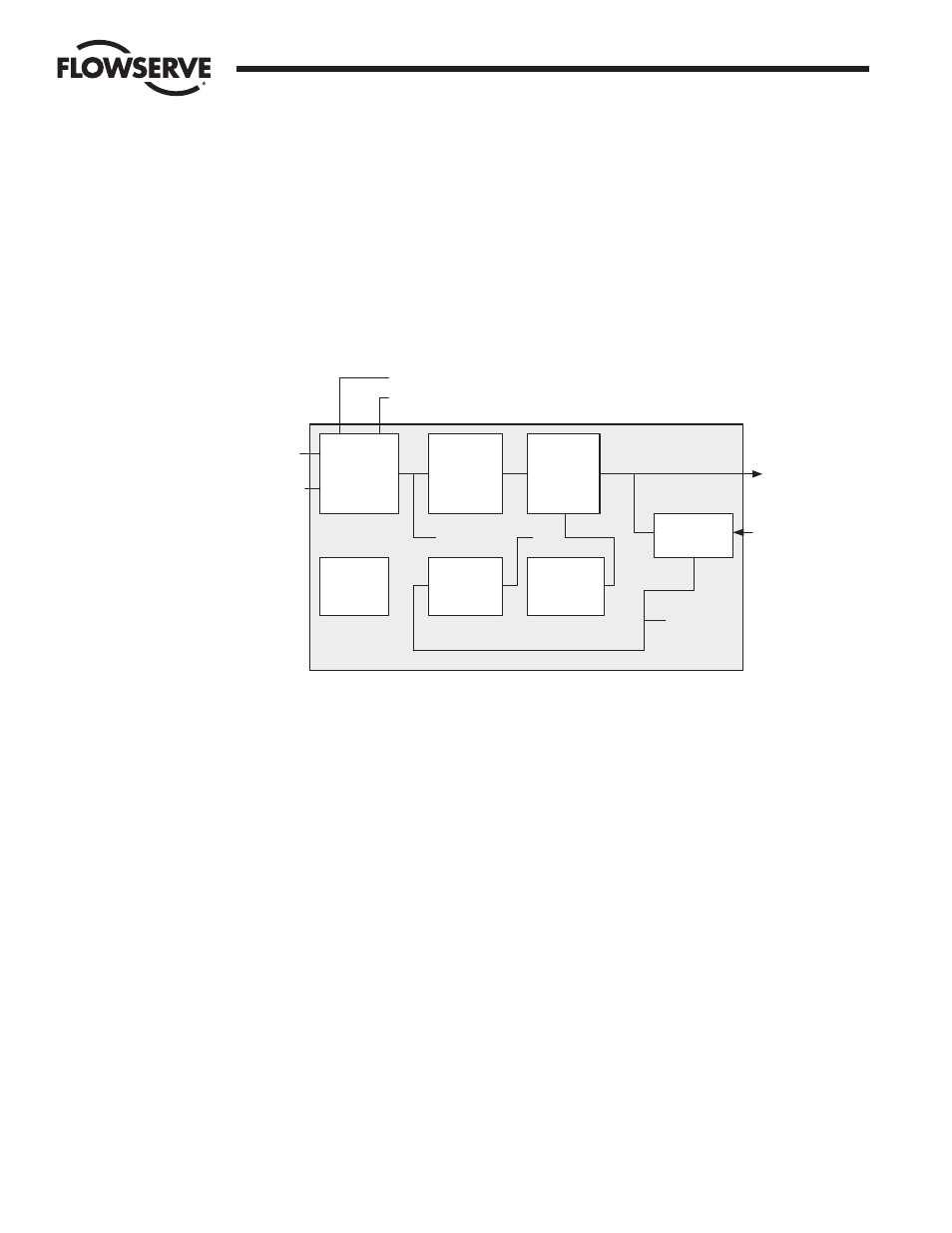

Figura 3.3 – Bloque de salidas analógicas
La salida puede establecerse de cuatro modos distintos. En modo manual, la salida puede
establecerla el usuario, y este valor es independiente del punto de ajuste. En modo automático, la
salida la establece el valor del punto de ajuste en unidades técnicas y el parámetro de opciones
de I/O. En modo de cascada, el valor de entrada de cascada de otro bloque se utiliza para
actualizar el punto de ajuste. En modo de cascada remoto, el punto de ajuste procede de una
computadora remota o DCS. El valor del punto de ajuste puede limitarse, al igual que la tasa a la
que cambia la salida del punto de ajuste.
Para brindar una transferencia sin interrupciones en cambios de modo y protección contra
windup si hay un bloque PID en la parte anterior (aguas arriba), se utiliza el parámetro "Back
Calculation Out" (Salida de cálculo de respaldo) y varias opciones de I/O.
Entradas
CAS_IN es el punto de ajuste remoto desde otro bloque de funciones.
RCAS_IN es un punto de ajuste objetivo y un estatus objetivo que provee un host de supervisión
para un control analógico o bloque de salida.
Salidas
OUT (Salida) es la salida del bloque y el estatus.
RCAS_OUT es un punto de ajuste del bloque y el estatus tras la rampa, que se brinda a un host
de supervisión para cálculo de respaldo y para permitir realizar acciones en condiciones de
limitación o cambio de modo.
BKCAL_OUT es el valor y el estatus requeridos por el BKCAL_IN de otro bloque para evitar
windup y proveer transferencia sin alteraciones al control de bucle cerrado.
OUT (Salida)
(al bloque transducto
Bloque de salidas
analógicas
CAS_IN
RCAS_IN
Punto de ajuste
SP_RATE_DN
SP_RATE_UP
SP_HI_LIM
SP_LO_LIM
Conversión
de salida
PV_SCALE
XD_SCALE
Salida
MODO
SHED_OPT
SP
Convertir PV
XD_SCALE
PV_SCALE
PV
Estado de falla
FSTATE_TIME
FSTATE_VAL
Simular
SIMULATE
CHANNEL DATA
(Datos de canal)
(desde el transduc
READBACK
(Verificación)
BKCAL_OUT
RCAS_OUT
