2.9.2 Ver configuración
Refiérase al Boletín LMAIM1306, Manual de instalación y funcionamiento, para acceder al
menú de ver configuración. Verifique la configuración de la siguiente forma:
1. Desde la pantalla VIEW SETTINGS (ver configuración), ingrese a la pantalla VIEW FF? (ver FF)
2. En la pantalla VIEW FF?, seleccione YES (Sí) y verifique que el estatus de FF es ON
(encendido). Esto confirma que FF está habilitado.
3. Si los contactos del MX se van a controlar a través de la red para controlar equipos
externos, desde la pantalla VIEW FF? seleccione NO y obtenga la pantalla VIEW STATUS
AND ALARM CONTROL? (¿Ver estatus y control de alarma?). Verifique que las salidas
digitales, de AS-1 a AS-4, están establecidas en control “Network” (red).
2.9.3 Verificación de la pantalla normal
Sitúe el switche selector en LOCAL o REMOTE (remoto). La posición de las válvulas se indicará
en la parte superior de la pantalla LCD. En la parte inferior de la pantalla LCD se debe indicar
STATUS OK (estatus correcto) o FF COMM LOSS (Pérdida de comunicación FF).
• Si se muestra STATUS OK, el dispositivo de campo se está comunicando con el LAS.
• Si se muestra FF COMM LOSS, no se está produciendo comunicación. Esto puede deberse a
distintos factores, incluyendo problemas con el host / estación maestra y/o con la red.
Verifique todas las conexiones y configuraciones locales. Si éstas son correctas y todavía se
muestra en pantalla FF COMM LOSS, la solución a este problema debe esperar a la puesta en
servicio del sistema completo.

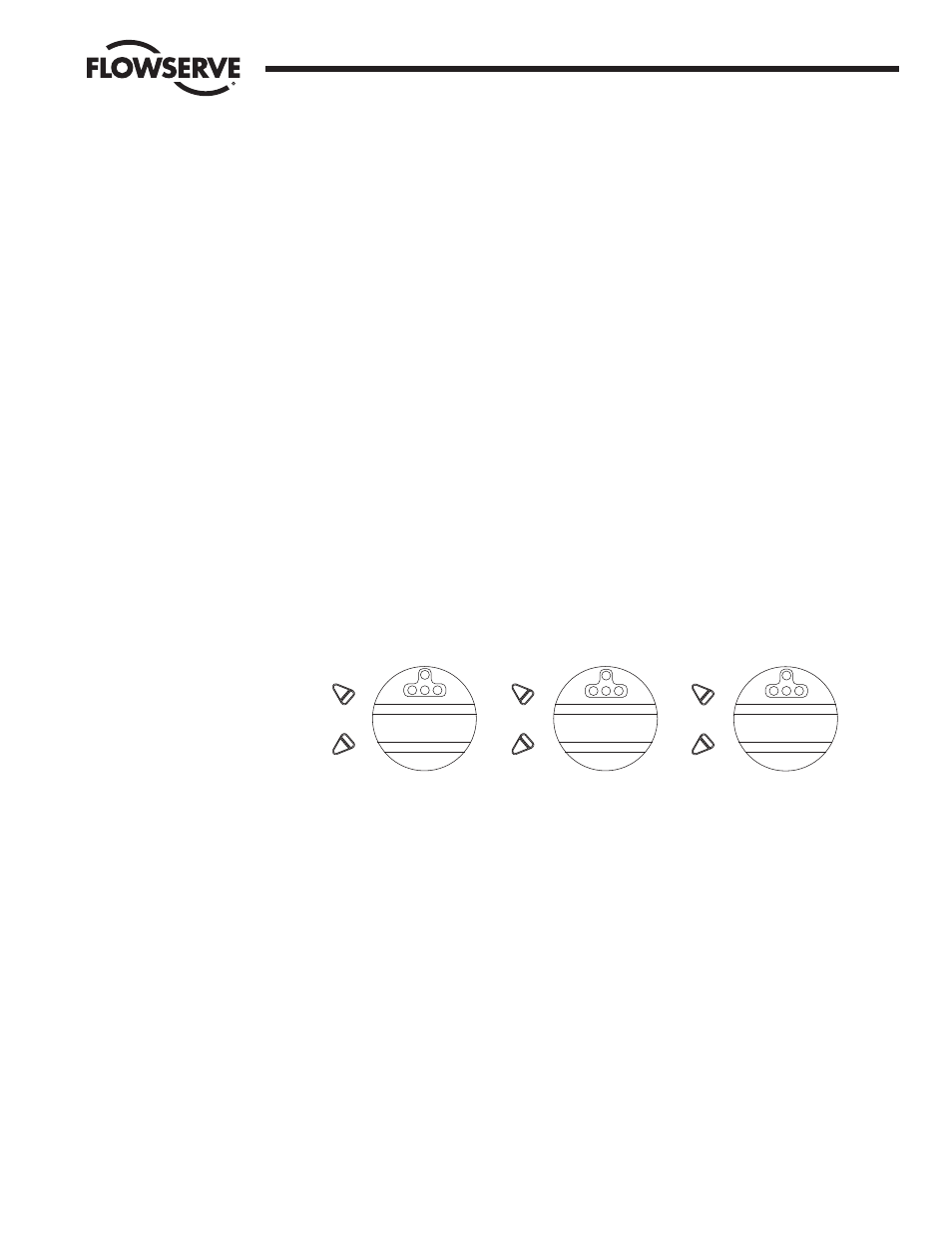

Figura 2.17 – Pantalla normal
ABIERTA 100%
ESTATUS CORRECTO
Remoto
Local
o
La unidad de campo se está
comunicando con la estación
host / maestra Alimentación en el bus y
sin comunicación
Remoto
Local
o ABIERTA 100%PÉRDIDA
DE COMUNICACIÓN FF
Sin alimentación
en el bus
Remoto
Local
o
ABIERTA 100%FALLA
DE HARDWARE
