Hay un bloque de AI en el sistema de control del actuador Limitorque, y tres canales.
Canal No.12 — AI_POSITION_CHAN — Posición de válvula actual
Canal No.13 — AI_ANALOG_INPUT_1_CHAN — Valor de entrada analógica 1
Canal No.14 — AI_ANALOG_INPUT_2_CHAN — Valor de entrada analógica 2

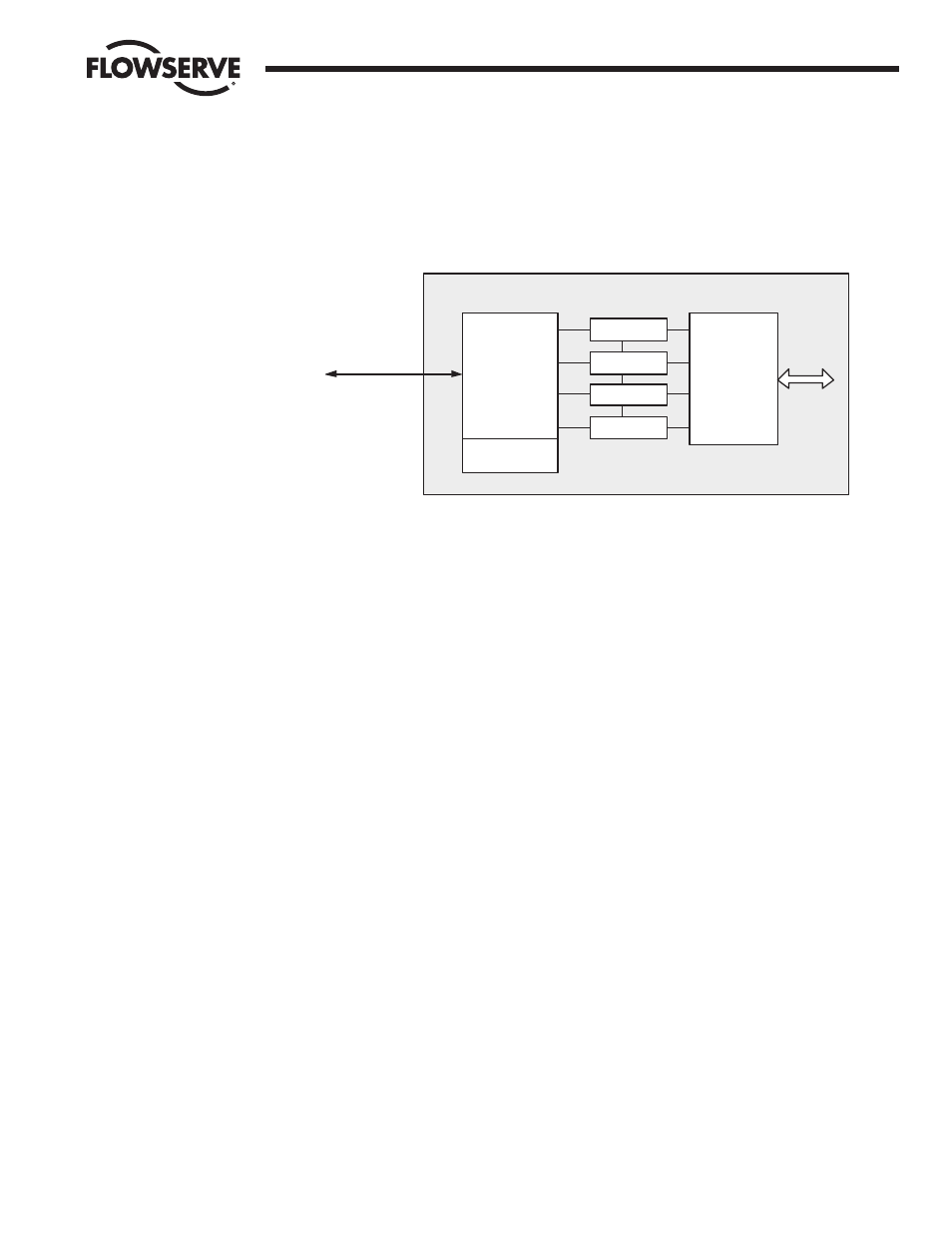

Figura 3.2 – Bloques de entradas analógicas
El bloque AI acepta alarmas, escala de señales, filtrado de señales, cálculo de estatus de señales,
control de modo y simulación. En modo automático, la salida del bloque refleja el valor de
variable de proceso (PV) y el estatus. En modo manual, la salida puede establecerla manualmente
el operador. El modo manual se refleja en el estatus de salida. Es posible generar alarmas
basadas en el valor de la salida del bloque.
Salida
OUT es el valor de salida del bloque y el estatus.
Escala
La escala del transductor (XD_SCALE) se aplica al valor desde el canal para producir el
FIELD_VAL en porcentaje. El código de unidades de XD_SCALE debe corresponderse con el
código de unidades del canal (si existe uno), o el bloque permanecerá en modo O/S tras ser
configurado. Se generará un bloque de alarmas para unidades no correspondientes.
La OUT_SCALE es, por lo general, la misma que el transductor, pero si se establece L_TYPE en
Indirect o Indirect Square Root (Indirecto o Raíz cuadrada indirecta), OUT_SCALE determina la
conversión de FIELD_VAL para la salida. PV y OUT siempre tienen la misma escala.
OUT_SCALE provee la escala para PV. El PV es siempre el valor que el bloque situará en OUT si
el modo es automático.
Modo manual
Si se permite el modo manual, alguien puede escribir un valor para la salida. El estatus evitará
cualquier intento de control de bucle cerrado usando el valor Man (manual), estableciendo el
valor del límite en Constant (constante).
Corte bajo
El parámetro LOW_CUT tiene una opción correspondiente “Low cutoff” (Corte bajo) en la cadena
de bits IO_OPTS. Si el bit de opción es verdadero, cualquier salida calculada por debajo del valor
de corte bajo se cambiará a cero. Esto es útil únicamente para dispositivos de medición basados
en cero, como el flujo.
Filtro
El filtro de PV, cuya constante de tiempo es PV_FTIME, se aplica al PV, y no el FIELD_VAL.
Simulación
La simulación se utiliza para asistir las pruebas. La simulación puede habilitarse a través de la
herramienta de simulación, y permite el ingreso manual de un valor para una medición y su
estatus.
Esta función requiere la instalación de un puente de conexión de hardware en la unidad MX FF,
ubicado en las clavijas 1-2 del cabezal J3.
Comunicación
Bloque de recursos
Bloques AI
Bloques DO
Bloques AO
Bloques DI
Actuador
Red
Fieldbus I/O del
actuador
Bloque
transductor
