Instalación y funcionamiento de la unidad de campo Accutronix MX FF 17

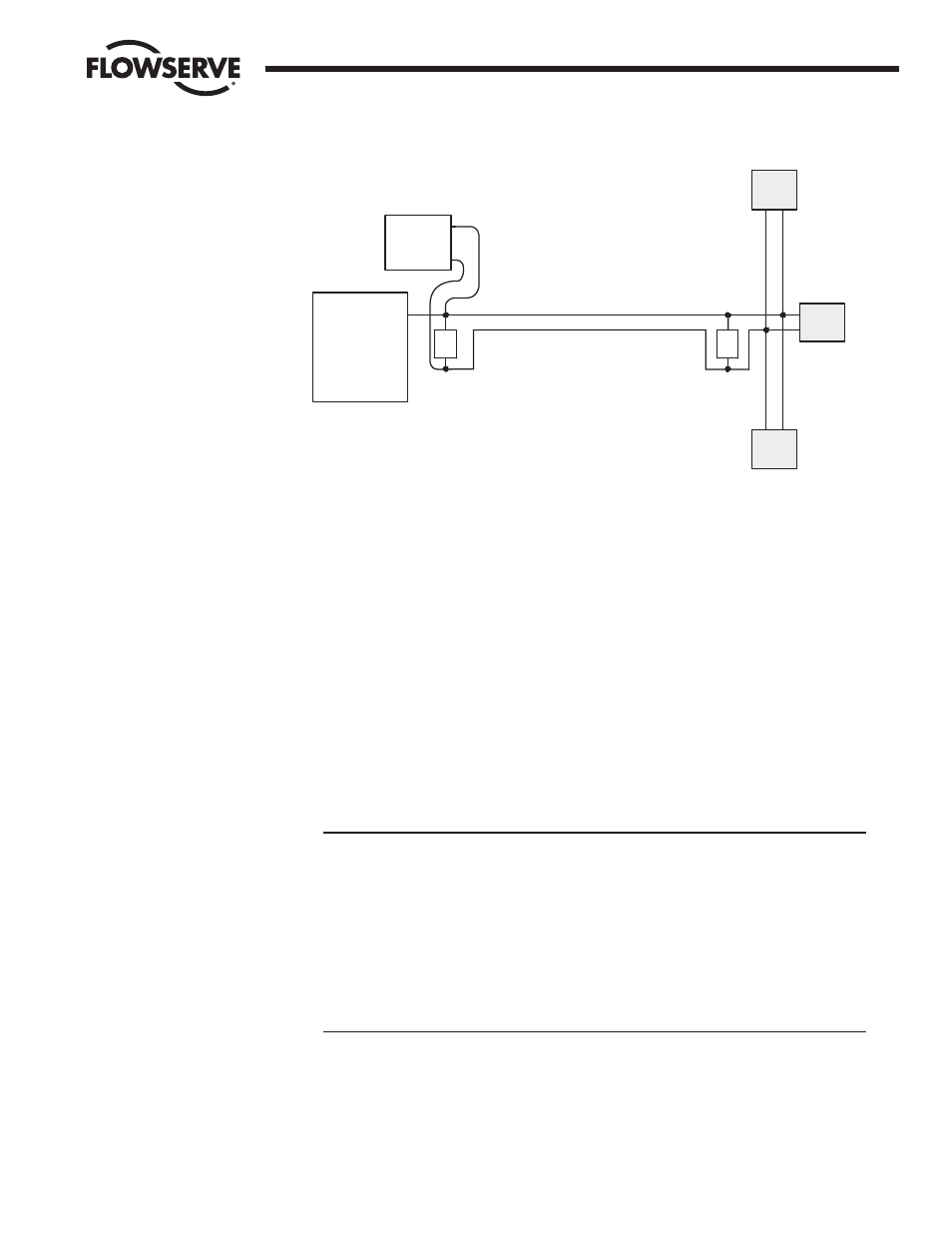

Figura 2.6 – Fuente de alimentación Fieldbus con terminación MX FF
2.6 Preparación del sitio y el cable de red
2.6.1 Preparación del sitio
Prepare el sitio y el equipo asociado para la operación de los actuadores MX controlados por la
unidad MX FF de la siguiente forma:
1. Prepare un plano detallado del sitio que conste de lo siguiente:
• Ubicaciones de actuadores y números de etiqueta
• Ubicaciones de cajas de empalmes y regleta de conexiones, y números de etiqueta
• Terminadores y fuentes de alimentación / acondicionadores, y repetidores
• Provea acceso libre al panel de control del MX y al bloque de terminales para instalación,
configuración, y resolución de problemas.
3. Prepare el cable y etiquete todos los cables. Consulte la Sección 5.6.2.
4. Instale los cables de alimentación y de control en conductos portacables separados.
5. Instale y verifique las tomas de tierra. Los blindajes de los cables deben unirse juntos. Ponga a
tierra el blindaje Fieldbus sólo en un punto. La unidad MX FF no debe conectar ningún
conductor del cable a tierra en ningún punto de la red. Refiérase a la Sección 2.4 - Puesta a
tierra de los cables.
NOTA: Limitorque define una puesta a tierra local efectiva como una ruta de baja impedancia
(menos de 5 ohms) para:
• Un electrodo de tierra situado muy cerca del actuador y que está libre de corrientes de bucle
de tierra. O
• Una toma de tierra de seguridad libre de corrientes de bucle de tierra que vaya del actuador
hasta el electrodo de tierra del sistema. Si el cableado de la señal circula por cable aéreo en
el que pueda estar expuesta a descargas electroestáticas de alta energía (como rayos), debe
proveerse una ruta a tierra de baja impedancia que tenga capacidad para alta tensión a poca
distancia del actuador, como se describe anteriormente. O
• Debe proveerse una rejilla de distribución de energía que identifique el impacto del
aislamiento eléctrico para un actuador en particular o grupo de actuadores.
2.6.2 Preparación del cable de red
Es necesario actuar cuidadosamente durante la preparación del cable:
• Cuando se retire el aislamiento, utilice pelacables que no dejen marcas en el hilo.
• Utilice férulas de engaste para evitar que los hilos trenzados se suelten y hagan cortocircuito
con otros hilos.
• Utilice terminales de cableado resistentes a la vibración que mantengan la férula con
seguridad.
T
Interfaz de
FOUNDATION
Fieldbus
+
-
Fuente de
alimentación
Fieldbus
Par de conductores blindado
T
Dispositivo
de campo
Dispositivo
de campo
Dispositivo
de campo
