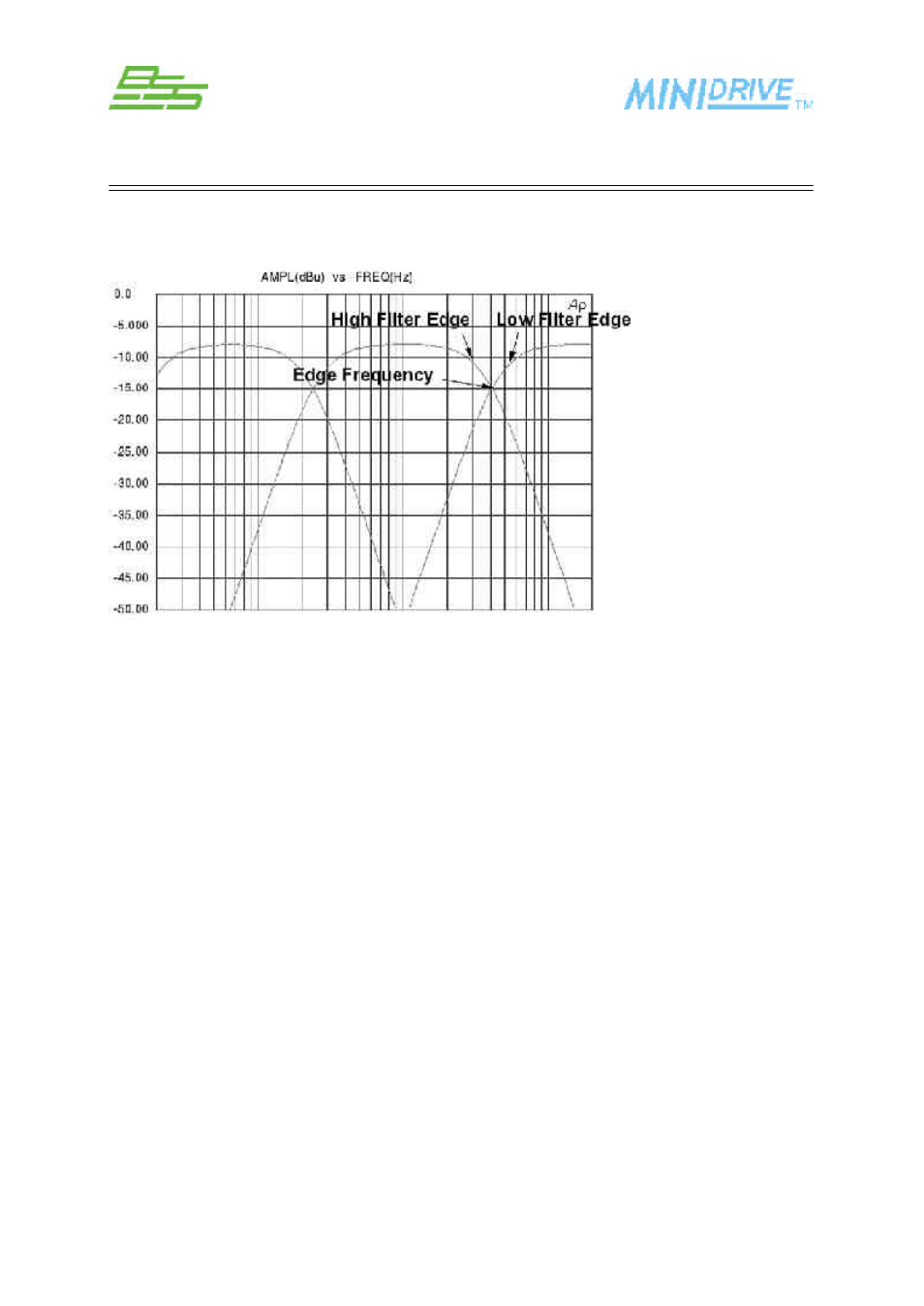

El FDS-334/336 permite un control total sobre cada filtro pasante de graves y agudos de un
segmento del crossover en forma, pendiente y frecuencia. Gráficamente se muestra así:
Identificación de Pendientes
de Filtro
Conpensación de Fase
La Compensación de Fase para crossovers activos fue introducido en el clásico BSS FDS-355
Omnidrive. Minidrive incluye esta característica, liberando al usuario de preocupaciones sobre
el alineamiento de fase entre bandas.
Un crossover de 2 vías correctamente diseñado siempre presenta la relación entre bandas de
fase característica de la curva crossover escogida. Por ejemplo, la curva del filtro Linkwitz-
Riley, con su filtro pasa-bajos pra la banda de graves, y el filtros pasa-altos para la banda de
agudos, mantendrán a cero la diferencia de fase entre estas bandas en todas las frecuencias,
mediante los cuales las salidas acústicas de los altavoces se sumarán en una respuesta plana,
sin ningún cambio en la respuesta polar.
En sistemas de 3 o más vías, las cosas empezarán a ir mal. La banda de medios en un sistema
de 3 vías por ejemplo, no tiene un filtro sino dos (pasa-altos, y pasa-bajos). El filtro pasa-bajos,
ajustado en la frecuencia media-alta del crossover producirá algunos trastornos de fase en la
frecuencia de graves-medios, causando un mal alineamiento en el par de filtros de medios-
agudos. Lo mismo sucederá con el filtro pasa-altos, el cual producirá un mal alineamiento del
par de filtros de medios-agudos. Este mal alineamiento provoca una incorrecta suma acústica,
produciendo una respuesta no plana, y una respuesta polar que se desplaza con la frecuencia,
causando problemas de respuesta posteriores en algunas posiciones de escucha. Aunque estos
efectos pueden ser sutiles cuando las frecuencias del crossover estan bien separadas, en
sistemas concretos de 4 y 5 vías puede producir errores significantes.
El esquema de compensación de fase empleado en el Minidrive analiza estas anomalías de fase
cada vez que se efectúan ajustes, e introduce automáticamente ajustes de fase en ciertas bandas
tales que la diferencia de fase entre bandas contiguas esté siempre cerrada en cero grados.
Pueden introducirse diferencias de fase intencionadas utilizando parámetros de retardo. El
Minidrive no tratará de aplicar compensación de fase si las frecuencias altas y bajas o las curvas
de las bandas contiguas no estan emparejadas, en la suposición que el usuario no espera que se
produzca un alineamiento estándar del crossover.
Salidas Curvas y Frecuencias de Crossover
