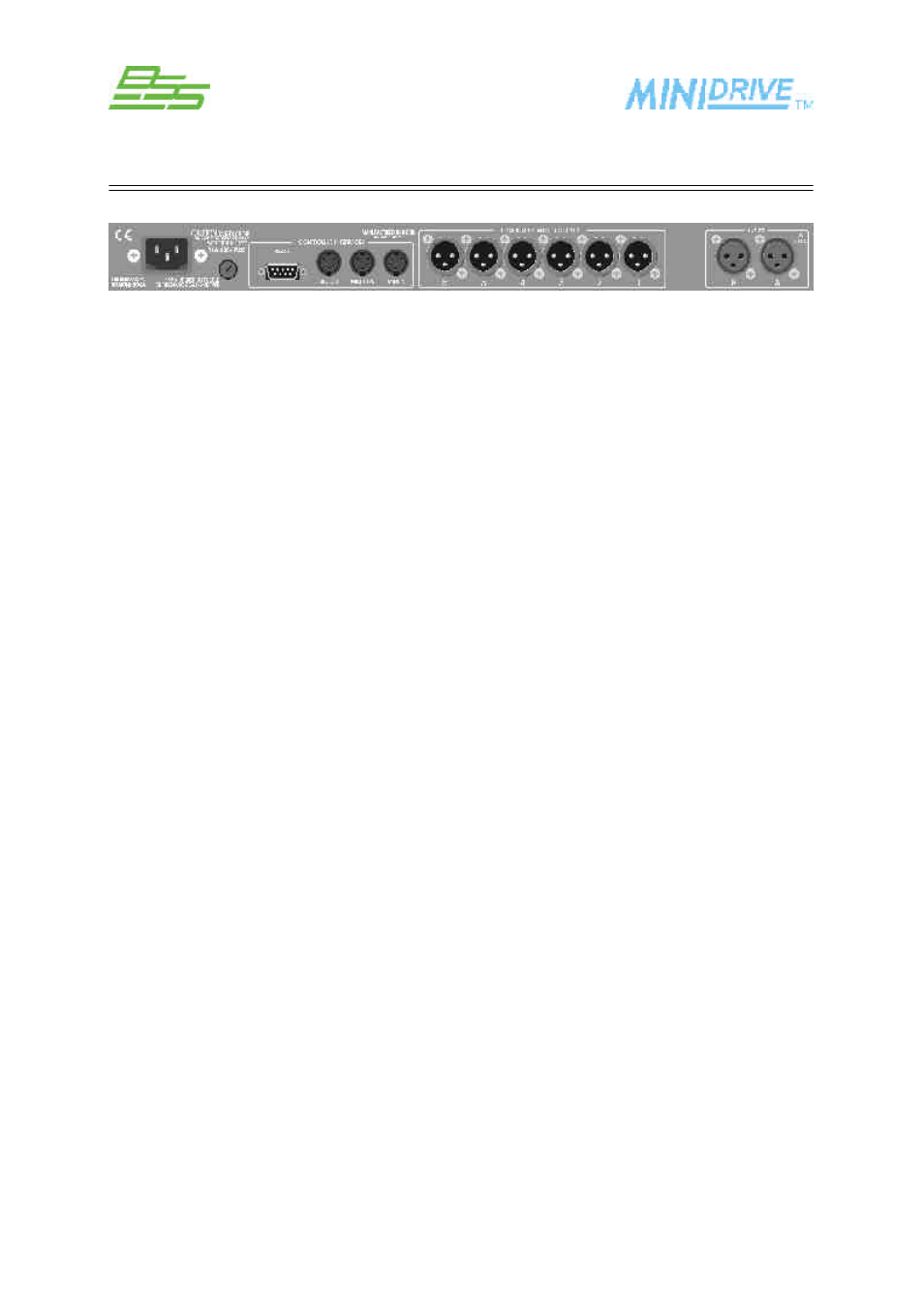

Panel Trasero del FDS-336
Conexiones de red CA
El FDS-334/336 puede aceptar entrada de red eléctrica CA desde 100 - 240 Volts, 50-60 Hz.
No dispone de interruptor de encendido por lo que para apagarlo debe desconectar el cable de
alimentación del conector.
Si se funde el fusible principal, reemplácelo solamente con un nuevo fusible del tamaño
correcto (20 mm) y valor correcto (T1A 250v).
AVISO: ESTE DISPOSITIVO DEBE SER CONECTADO A TIERRA!
Debe utilizarse siempre una toma con tierra de 3 contactos. Es necesario el terminal de tierra
del conector IEC para las normas y códigos de cableado. Siempre debe ser conectado a una
instalación eléctrica segura con toma de tierra. El FDS-334/336 ha sido cuidadosamente
diseñado internamente con toma de tierra y Entradas y Salidas balanceadas para eliminar la
posibilidad de bucles de tierra (zumbidos).
Sobre los bucles de tierra
Un ejemplo típico de una situación de bucle de tierra puede darse al inteconectar componentes
de un sistema a través de sus conexiones individuales de CA a tomas de red distintas. En este
caso, existe un circuito a tierra directamente a través de la tierra de red de cada componente y
también a través de la pantalla del cable de señal a la conexión de tierra del otro componente.
En efecto, los dos circuitos a tierra forman un bucle de antena que capta las interferencias que
rodean a los equipos. Debido a la resistencia de los cables, estas corrientes inducidas se
transforman en fluctuaciones de voltaje en el sistema de puesta a tierra y debido a eso la
referencia de tierra deja de ser un potencial estable.
Para prevenir los bucles de tierra pueden adoptarse varias configuraciones. El objetivo es
asegurar siempre que no se forma un bucle. La solución más flexible y fácil de implementar en
un sistema de sonido en directo es el uso de "pantallas telescópicas". Este método es altamente
efectivo para eliminar bucles de tierra y evita que entren perturbaciones en la cadena de señal,
ya que la pantalla está conectada siempre en un lado solamente.
El Minidrive está diseñado con las conexiones de entrada de tierra aislada para que no puedan
ocurrir bucles de tierra entre el FDS-334/336 y el componente fuente precedente. Sin embargo,
un bucle de tierra podría ocurrir entre una conexión de Salida del Minidrive y un amplificador
con una conexión de entrada de masa. En este caso el blindaje del cable de señal debe ser
desconectado en uno de los lados para evitar interferencias.
Conexiones del Panel Trasero
