12
Conexiones de Audio
El FDS-334/336 dispone de dos Entradas balanceadas y entre seis (336) o cuatro (334) Salidas
balanceadas que pueden acomodar señales balanceadas y no balanceadas.
Nota: Debido a que las salidas del FDS-334/336 pueden ser programadas para cualquier
pasabanda, deben tomarse precauciones cuando conectemos las salidas a los amplificadores. El
conexionado de señales de baja frecuencia a dispositivos de alta frecuencia puede causar serios
daños y no está cubierto por la garantía.
Por favor, compruebe su cableado antes de utilizar el Minidrive. Durante el ajuste inicial del
sistema, suba el volumen de salida lentamente y escuche si aparecen zumbidos o crepitaciones
producidos por cableados defectuosos que podría estropear sus altavoces y/o amplificadores.

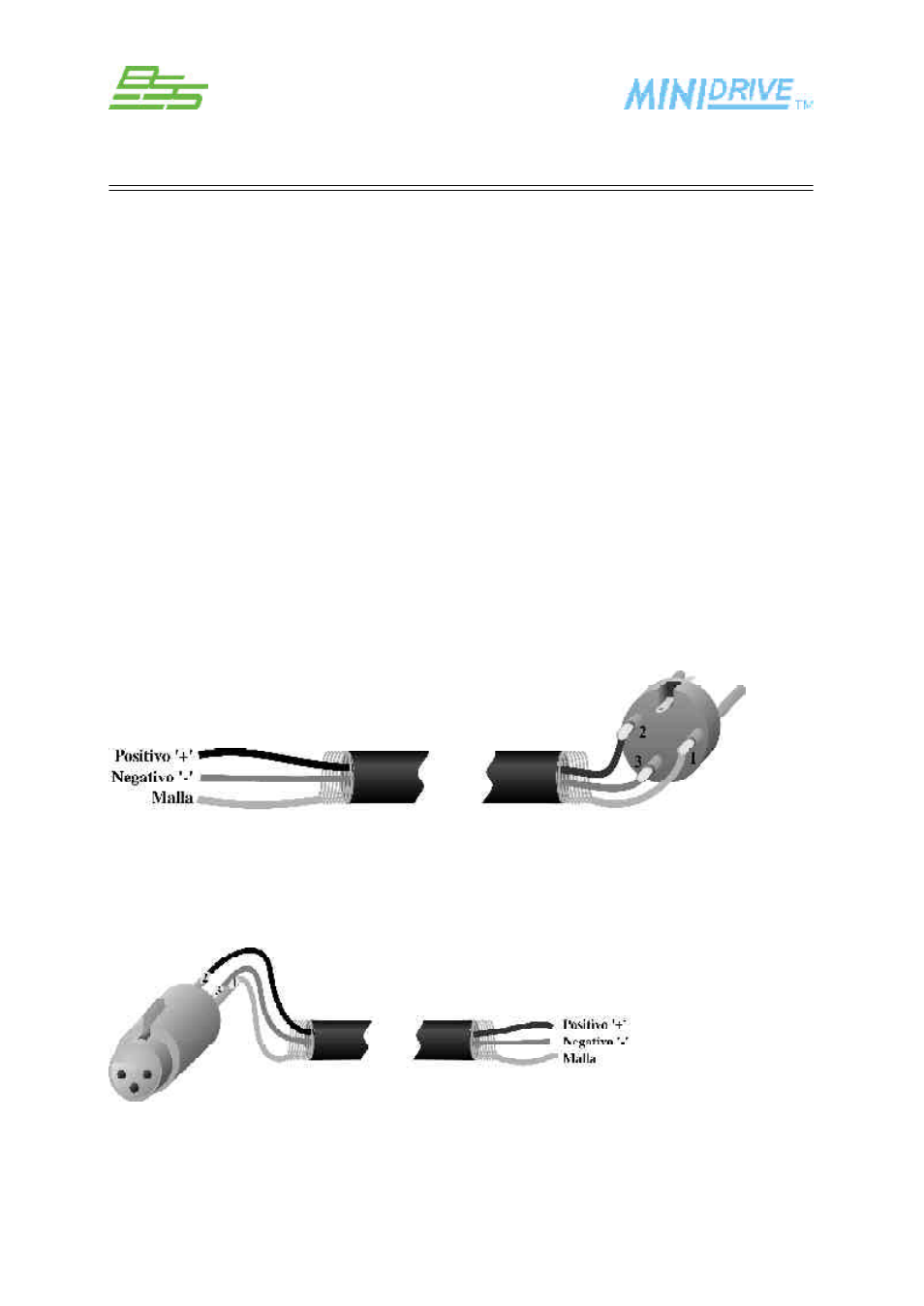

Cableado Balanceado
Debe utilizarse siempre cables de audio con doble malla de alta calidad para todas las entradas
y salidas. Las dos Entradas son conectores XLR hembra balanceados. La malla del cable de
Entrada necesita ser derivada desde el final de la fuente de señal como pin 1 para las Entradas,
que estan aisladas mediante un capacitador de valor bajo para proporcionar una alta inmunidad
a los bucles de msas, asegurando unas buenas prestaciones EMC.
Señal de la fuente Entrada Minidrive
Las salidas disponen de conectores XLR macho balanceados con el pin 1 conectado a masa.
Cualquiera de los pin 2 ó 3 puede utilizarse como ‘positivo’ permitiendo que tanto las Entradas
y Salidas esten cableadas con el mismo estándar.
Salida Minidrive Destino de Señal
Conexiones del Panel Trasero
Nota: Todos los diagramas muestran el pin 2 como la conexión ‘positivo’ y el pin 3 como el
‘negativo’, en algunas aplicaciones este estándar puede ser invertido.
