13
Conexiones del Panel Trasero

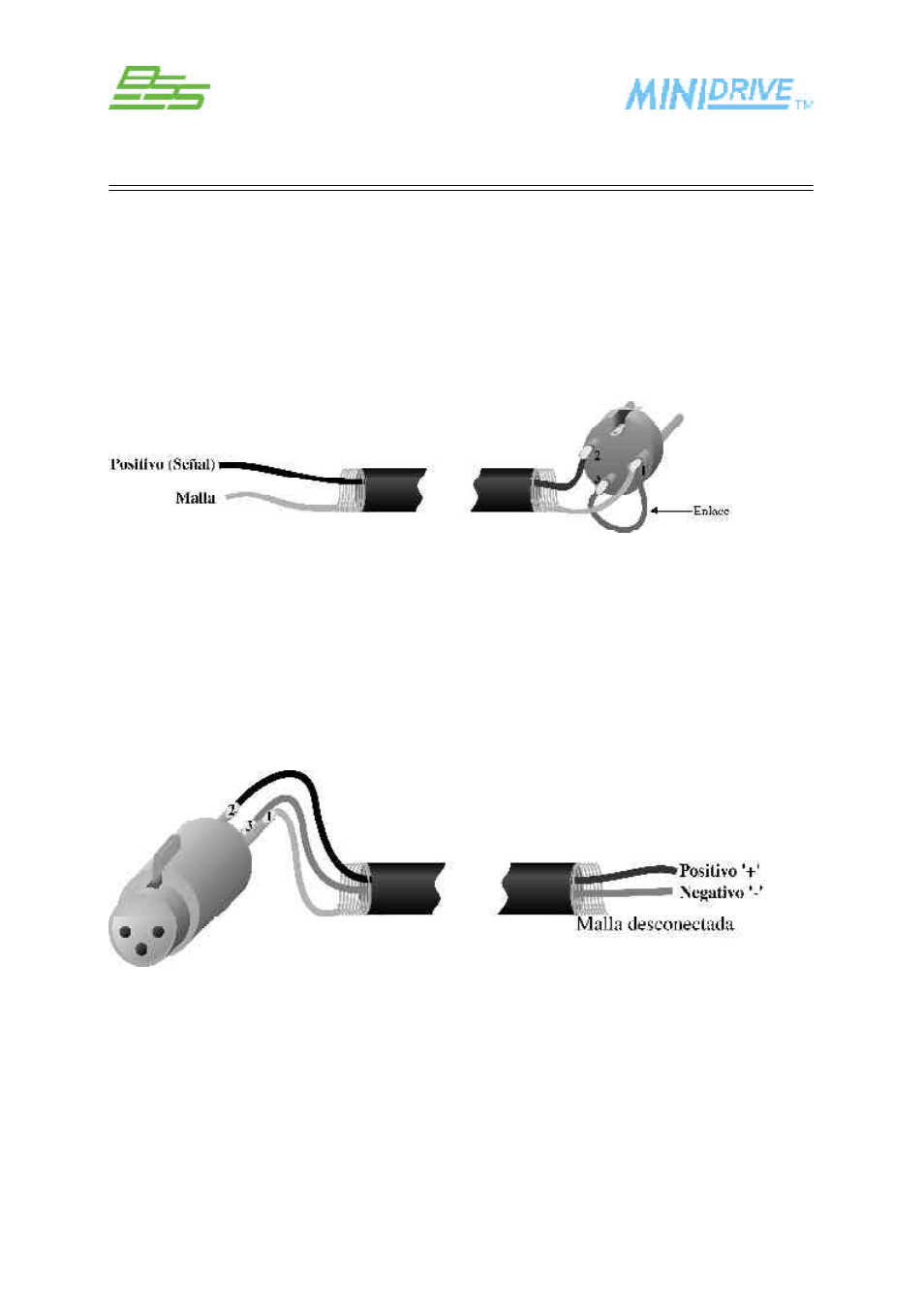

Cableado No Balanceado
Un sistema de señal totalmente balanceado ofrecerá los mejores resultados posibles con
ninguno de los problemas a menudo asociados con el interconexionado de equipos de audio.
Sin embargo, si el equipo manejado por el FDS-334/336 sólo dispone de salidas no
balanceadas, el conexionado de entrada al FDS-334/336 debe ser cableado de forma que la
malla del pin 1 también esté conectada al pin 2 ó pin 3, dependiendo de la norma de cableado
del equipo no balanceado que está enviando la señal.
Señal de la Fuente Entrada Minidrive
Si el equipo conectado a las Salidas del FDS-334/336 sólo dispone de entradas no balanceadas,
todavía sigue siendo recomendable utilizar el cable balanceado (p. ej. 2-conector blindado). El
cable de interconexión debe tener la malla conectada a tierra en el pin 1de la salida del FDS-
334/336, la salida ‘negativo’ debe ser conectada a la entrada no balanceada de masa (0V), y la
salida ‘positivo’ debe ser conectada a la entrada live no balanceada. No debe existir conexión
entre la malla del cable y la toma de masa del chasis (0V) del equipo no balanceado. El
cumplimiento estricto de estas normas de cableado le ayudará a eliminar potenciales zumbidos
de bucles de masa eliminando fluídos de corriente por la malla del cable.
Salida Minidrive Destino de la Señal
Conexionado de Control
Los conectores DIN de MIDI in, out ythru estan ubicados en el panel trasero. Permiten la
recuperación remota de Programas y volcados del sistema exclusivo MIDI. Además, un
conector RS-232 permite la actualización de la memoria flash con actualizaciones de software
cuando estén disponibles. Visite nuestra web, www.bss.co.uk para actualizaciones.
