17

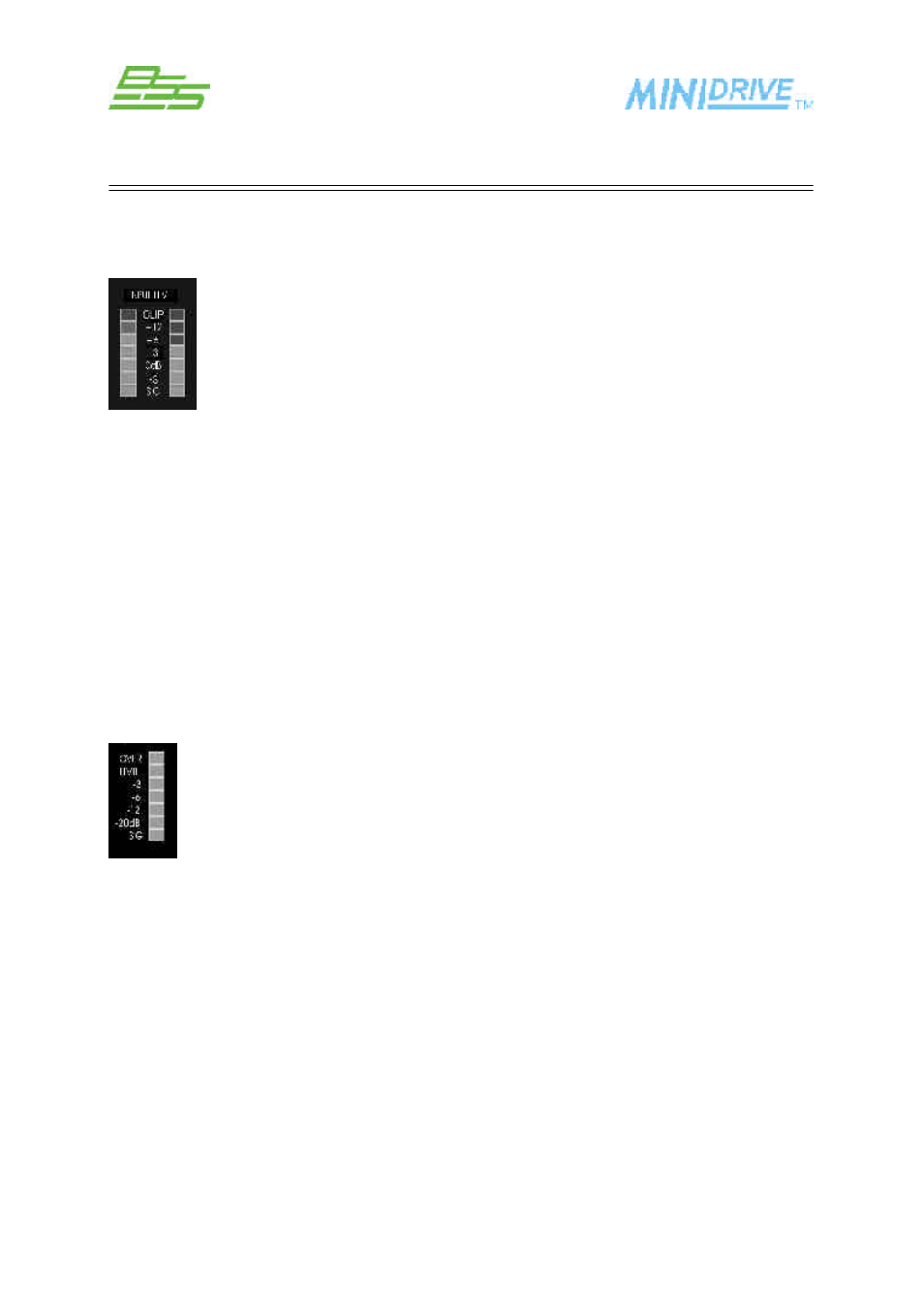

Panel Frontal Medición
Medidores LED de Entrada
Los medidores de Entrada responden al pico de la señal de entrada y también indican el clip-
ping digital. Indican el nivel de entrada, p.ej. +3dB, +6dB, +12dB sobre 0dBu
(+20dBu=Entrada máxima), mientras que -3dB y SIG muestran el nivel por debajo de 0dBu.
Además, las luces de funcionan tanto como indicadores de clip de entrada analógica, como
para indicar si se produce clipping en la ruta de la señal digital. Si ambos LEDs de CLIP A & B
destellan pero el LED que está inmediatamente debajo del CLIP no lo hace, significa que el DSP
está en clipping y no el circuito analógico de entrada. Esta situación puede producirse por una
excesiva ganancia digital o EQ en una o más Salidas.
Medidores LED de Salida
Los medidores de Salida representan el nivel de señal relativo al umbral de limitador.
Por ejemplo, si una señal de +4dBu se envía a un salida con la ganancia ajustada a 0dB y el
limitador ajustado a +10dBu, el LED -6dB se encenderá indicando 6 dB de umbral.
(+10dBu - (4 + 0)dBu = 6dB).
