Manual del Usuario Modelo 676 Apéndice E • •• • 69
Instalación de la Cabeza y Procedimiento de Remoción
Procedimiento de Remoción de la Cabeza de Impresión
1. Ate a su muñeca y a la impresora la pulsera anti-
estática.
2. Apague la máquina.
3. Dejando la cabeza de impresión cerrada, afloje
completamente los dos tornillos que sujetan la
posición tangente, pero déjelos en los orificios.
4. Lentamente abra el carro de la cabeza de
impresión. Maniobre la cabeza de impresión
hacia abajo y a la derecha, aflojando así el
paquete de cables.
5. Desconecte el paquete de cables, y
cuidadosamente remueva la cabeza de impresión.

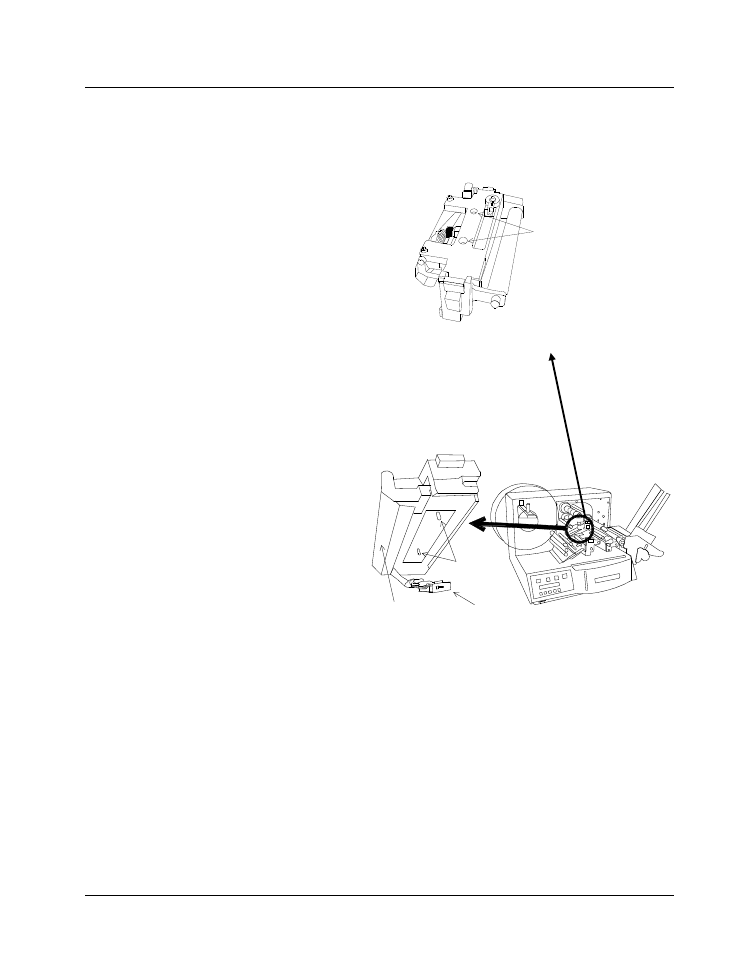

UBICACIÓN DE
TORNILLOS PARA
LA TANGENCIA
Ensamble del Carro de la Cabeza de Imp.
Procedimiento de Instalación de la Cabeza
1. Posicione la cabeza suelta, bajo el ensamble
del carro.
2. Conecte el paquete de cables.
3. Ubique la cabeza de impresión en el carro
para que los pines cacen bien con los hoyos
en la cabeza.
4. Cierre la cabeza de impresión mientras que
mantiene acomodada.
5. Apriete de nuevo los tornillos de posición
tangente.
PINES DE
ALINEAMIENTO
PARA LA CABEZA
CABLEADO ESCUDO
Carro de la Cabeza Abierto
