Manual del Usuario Modelo 676
Apéndice D •
••
• 63
Apéndice D
Patrón de Guía MFG Para la Cuchilla

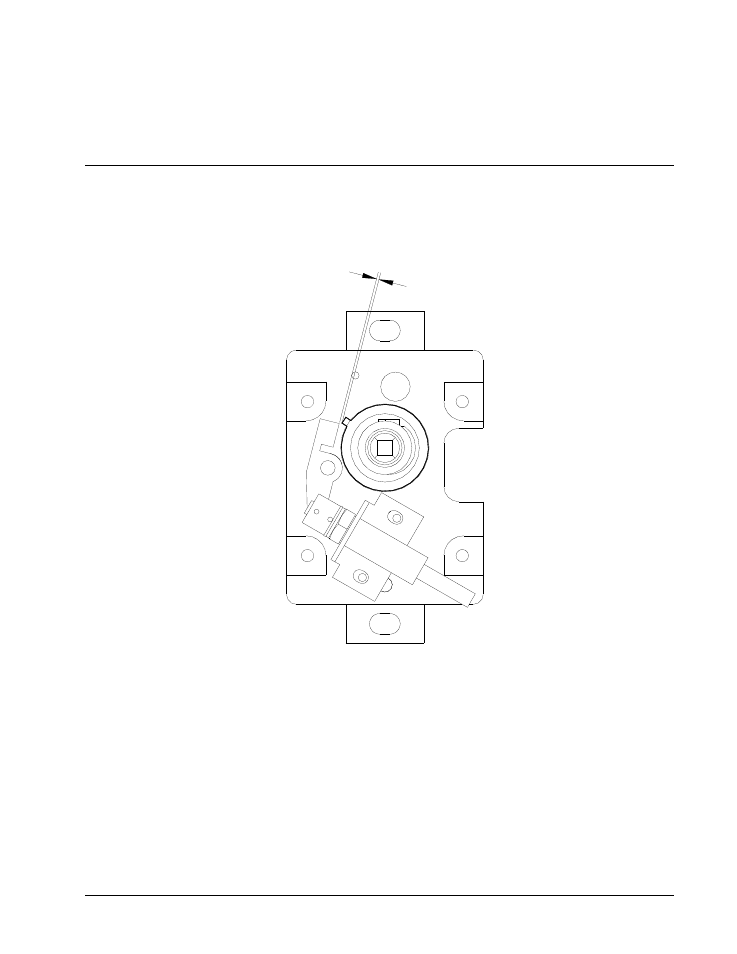

Config. Del Solenoide
.047+.000
-.020
PATRÓN
DE SEPARACIÓN
1. Después de que el clutch y el actuador son montados en la cuchilla, acople el ensamble del
solenoide al soporte interior utilizando dos tornillos 6-32 x 3/8, arandelas de ajuste y presión.
Asegúrese que el pasador se mueva libremente. El motor y la platina deberán ser montados
también.
2. Revise el espacio entre el actuador y la parte superior del pin en el clutch, así como es mostrado
en la figura. El pasador deberá ser empujado hacia adentro para poder hacer la medida.
Otras ayudas si aún existe un problema
• Si el espacio es mayor que .047”, se está usando una abrazadera de solenoide vieja, reemplace
por (P/N 357003) o ranure la abrazadera.
• Si el pasador se atasca, el solenoide no está paralelo con la base de la abrazadera que se monta
sobre la cuchilla, y / o la Ranura del actuador está tocando los rodillitos del pasador. Haga los
ajustes o reemplace la abrazadera.
