Avery Dennison 676 - Manual (Página 21)

Manual del Usuario Modelo 676 Operación de la Impresora • •• • 15
Cargando Tinta
La cinta de tinta viene empacada en una bolsa plástica. Para mejores resultados deje
la tinta empacada en esta bolsa hasta que la vaya a usar en la impresora. Siga en
procedimiento y la figura 5 para cargar la tinta.

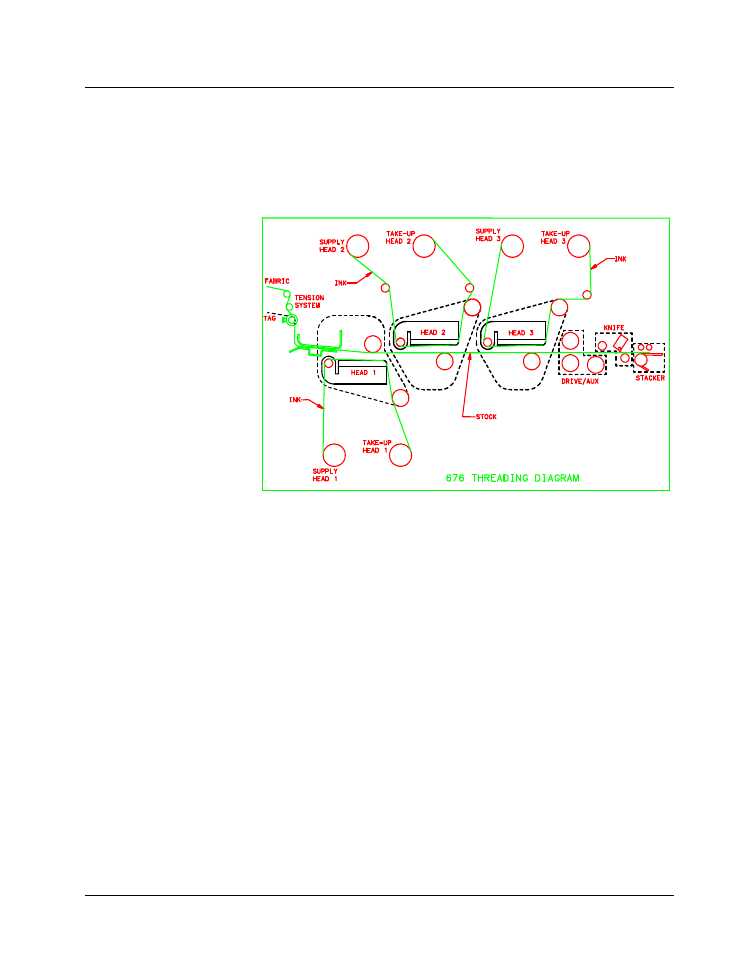

Figura 6
1) Desenvuelva la tinta e instálela en el eje para tinta nueva (Véase Figura 6)
presionándola hacia adentro del eje cuando las tres ranuras estén alineadas.
2) Asegúrese que la tinta salga del rollo en la dirección mostrada arriba y es
conducida como se ilustra.
NOTA: Una cinta nueva tiene una guía la cual hace más fácil el paso de la cinta por
el área de impresión.
3) Ponga un carretel o núcleo de tinta vacío en el eje de rebobinado de la estación
seleccionada. El carretel vacío debe ser tan ancho como el del suministro de
tinta.
4) Abra la cabeza de la estación que está siendo cargada.
5) Después de despegar la tinta del rollo, hale suficiente tinta para pasarla por la
estación hast el núcleo vacío. El adhesivo en la punta de la tinta nueva permite
adherir a el núcleo vacío.
NOTA: Asegúrese que ambos el rollo nuevo y el núcleo vacío están totalmente
recostados hacia la platina trasera, para que la tinta pase recta por la
estación de impresión.
