Manual del Usuario Modelo 676 Apéndice B • •• • 59

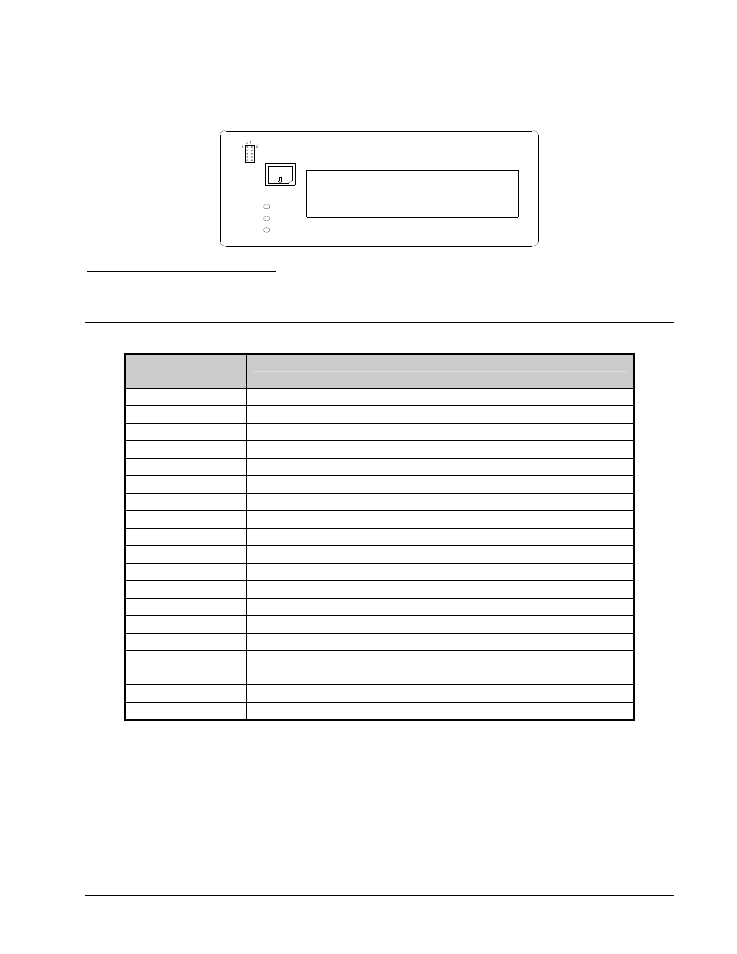

Tarjeta de Panel Frontal P/N 351108
TARJETA DEL PANEL FRONTAL, software Actualizable I.C.'s incluye U1.
La punta en ángulo de los Chips PLCC se alinea con la punta en ángulo de la conexión, la cual está en sentido anti-
horario de la flecha. (Use herramienta para quitar Chips p/n. 351156)
Descripción de Diagnósticos del Panel Frontal
Diagnóstico
Número Descripciones
1 Inicialización de panel frontal
2 Inicialización Sist. Operativo de TCB
5 Intentando Inicialización Huésped Serial
6 Inicialización del verificador
7 Ejecutando modo de código de protección de imagen
8 Comprobación Del Módulo De Disco De Flash
9 Intentando leer fuentes escalables.
10 Inicialización de escalador de fuentes
11 Intentando cargar páginas de códigos
12 Intentando leer logos
13 Intentando leer Símbolos de Lavado
14 Esperando definición de la máquina desde el TCB
15 Intentando crear un examen patrón
16 Intentando crear tablas de temperatura
17 Intentando leer en formatos
18 Inicialización completa de protección de código de
imagen.
19 Comunicaciones seriales activadas
0 Encendido completo
Nota: Tiene que haber una PCMCIA instalada en la ranura si se dispone de esta opción. De lo contrario no se pasará del
diagnóstico 2.
