Conexión del módem de telefonía
ADVERTENCIA
Riesgo de lesiones o daño en el equipo
La conexión del módem de telefonía al cableado telefónico existente
residencial sólo debe ser realizada por un instalador profesional. Las
conexiones físicas al proveedor de telefonía anterior se deben quitar
y se debe verificar el cableado; no debe haber ninguna presencia de
voltaje. La cancelación del servicio de telefonía no es suficiente. Si no
lo hace podría ocasionarse la pérdida del servicio y/o daño permanente
al módem de telefonía.
1 Conecte el extremo del cable coaxial a la salida del cable o divisor y el otro
extremo al conector del cable del módem de telefonía (G). Apriete las
conexiones a mano, luego apriete 1/8 de vuelta adicional con una llave.
Nota: para obtener un mejor rendimiento, use el cable coaxial tipo RG-6 de alta
calidad y reduzca al mínimo o elimine los divisores entre el conector del cable
y el módem de telefonía.
2 Inserte el conector del cable de alimentación en el conector de Energía del
módem de telefonía (H) e inserte el cable de alimentación en un
tomacorriente de CA que quede cómodo.
La luz Potencia en la parte frontal del módem de telefonía se enciende, luego
destella una vez (consulte la tabla de Luces indicadoras de su modelo).
Consulte Solución de problemas si la luz Potencia no se enciende.
Establecimiento de conexiones Ethernet
3 Conecte un extremo del cable Ethernet amarillo al puerto amarillo de la
parte posterior del módem de telefonía etiquetado “Ethernet 10/100/1000”,
(F) y el otro extremo al puerto Ethernet en la computadora, hub o enrutador
de banda ancha.
Nota: si está conectando una computadora, use el cable Ethernet incluido
en el módem de telefonía.
Guía del usuario del módem de telefonía Touchstone TM804
Seguridad Inicio
Instalación
de la batería Instalación
Configuración
de Ethernet Uso
Solución de proble-
mas Glosario
23

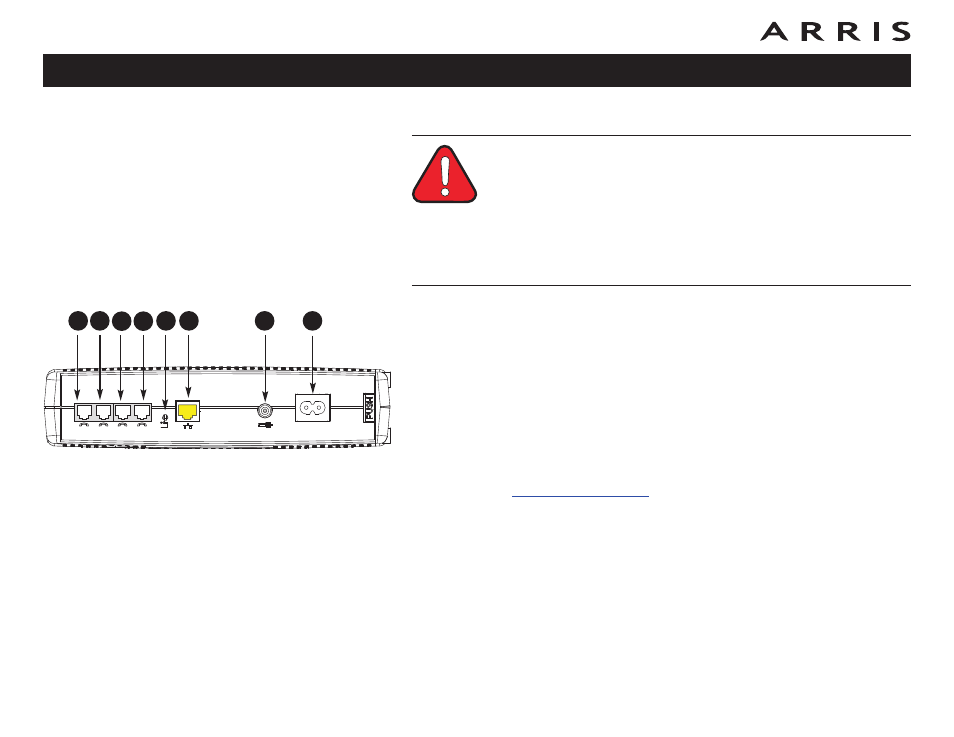

Reset Tel 4 Tel 3/4 Ethernet
10/100/1000
Cable Tel 2 Tel 1/2
A E B F G H C D
