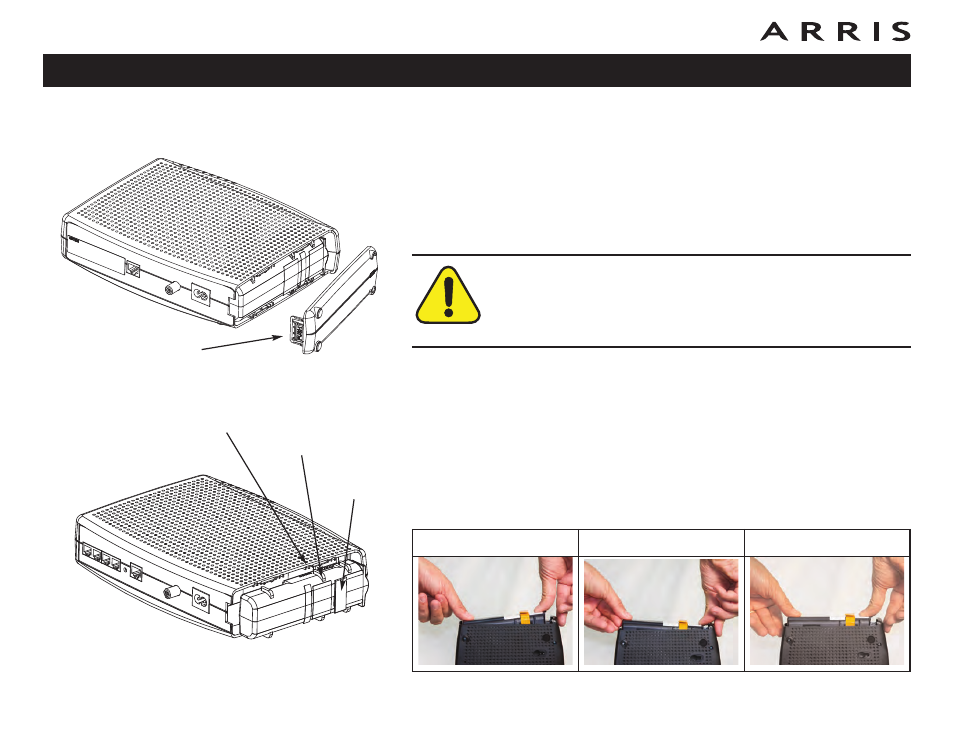

Instalación y reemplazo de la batería extendida de
TM804G
Use este procedimiento para instalar o reemplazar la batería de respaldo.
1 Presione hacia abajo y jale hacia atrás el pestillo que sostiene la puerta de
la batería (en la parte inferior del módem de telefonía). Jale la puerta hacia
usted. Deje la puerta a un lado, en un lugar seguro.
PRECAUCIÓN
Riesgo de daño en el equipo
Insertar la batería en forma incorrecta puede dañar el conector de ésta
en el módem de telefonía. Siga cuidadosamente las instrucciones en la
página siguiente para evitar daños.
2 Sostenga la batería de modo que las guías en ésta queden alineadas con las
ranuras del módem de telefonía y deslice la batería hacia el compartimiento.
El diagrama a la izquierda muestra la orientación correcta.
Nota: si las baterías no se orientan correctamente, no se insertarán
completamente en el módem de telefonía. La batería debe deslizarse hacia
el compartimiento sin aplicar fuerza. Alinee las ranuras del compartimiento
de la batería con las guías en la batería y aplique presión uniforme en ambos
extremos de la batería.
Guía del usuario del módem de telefonía Touchstone TM804
Seguridad Inicio
Instalación
de la batería Instalación
Configuración de
Ethernet Uso
Solución de proble-
mas Glosario
16
INCORRECTO INCORRECTO CORRECTO
Extremo del pestillo
Tira para
jalar la
batería
Guía de la batería
Ranura de la batería
