Instrucciones

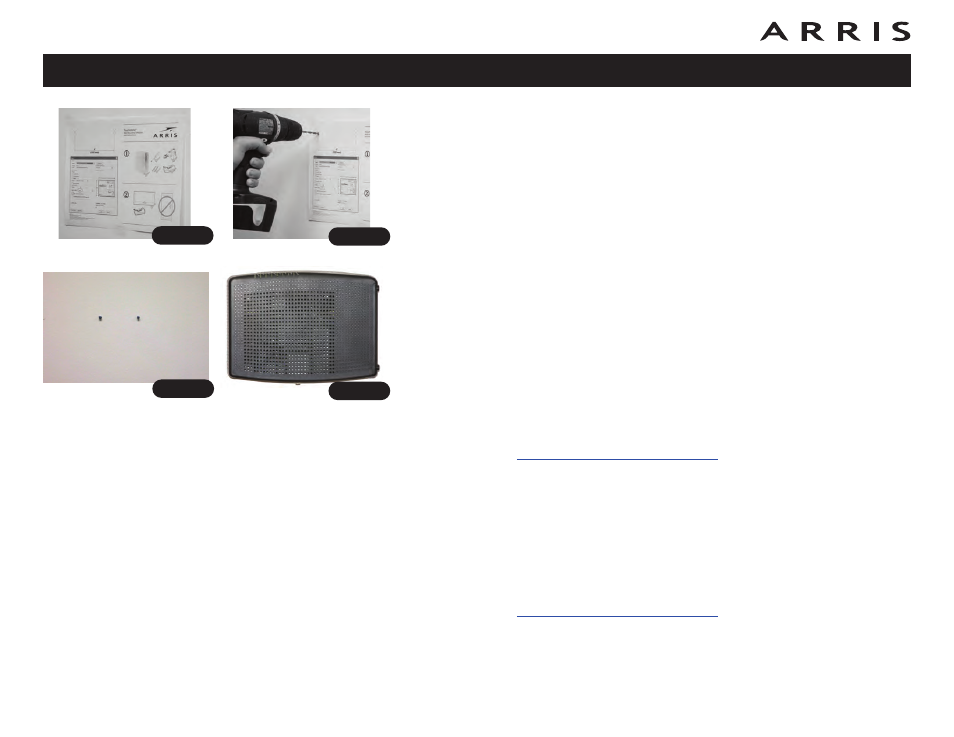

Instrucciones para montaje en la pared
Nota: al montar el módem de telefonía en un tabique, intente ubicarlo de modo
que al menos uno de los tornillos se ajuste a un bastidor. Esto podría
evitar que el módem de telefonía se desmonte de la pared en el futuro.
Para evitar el sobrecalentamiento del módem de telefonía, no bloquee los
orificios de ventilación en los costados de la unidad.
1 Ubique la plantilla de montaje en la superficie donde pretende montar el
módem de telefonía y asegúrela en su lugar con cinta transparente.
2 Haga los orificios en la plantilla en los puntos especificados para los tornillos
de montaje. Después de hacer los agujeros, quite la plantilla de la superficie.
3 Si utiliza tarugos, colóquelos en la pared. Luego, atornille los tornillos en la
pared, dejando un espacio de 1/8” (3 mm) entre la cabeza del tornillo y la
pared. Si no utiliza tarugos, simplemente atornille los tornillos.
4 Oriente el módem de telefonía con las luces indicadoras hacia arriba o hacia
la derecha, según lo desee. Deslice ambas ranuras de montaje (en la parte
posterior del módem de telefonía) sobre los tornillos, luego deslice la caja
hacia abajo hasta que el extremo angosto de la ranura de chaveta entre en
contacto con el eje del tornillo.
5 Realice la conexión del módem de telefonía .
Instrucciones para montaje en el escritorio
1 Ubique el módem de telefonía de modo que:
• el aire fluya libremente alrededor de éste
• la parte posterior esté orientada a la pared más cercana
• no caiga al piso si se golpea o mueve
• los orificios de ventilación en el costado de la unidad no estén bloqueados
2 Realice la conexión del módem de telefonía .
Guía del usuario del módem de telefonía Touchstone TM804
Seguridad Inicio
Instalación
de la batería Instalación
Configuración de
Ethernet Uso
Solución de proble-
mas Glosario
22
Paso 1 Paso 2
Paso 4 Paso 3
