SHV.OM.003682.DRM Página 21 Versión 1.0
Doremi Labs
3.3 Conexiones de la placa base de ShowVault
3.3.1 Conectores de la placa base
En el panel trasero de las unidades 3RU y 4RU se encuentran la conexiones para la placa
base. La placa base que se utiliza en ShowVault es la SuperMicro. El conector de la placa base
SuperMicro se presenta en el párrafo . Los conectores asociados se encuentran etiquetados y
descriptos en los párrafos a .3.3.23.3.6
3.3.1.1 Conectores de la placa base SuperMicro

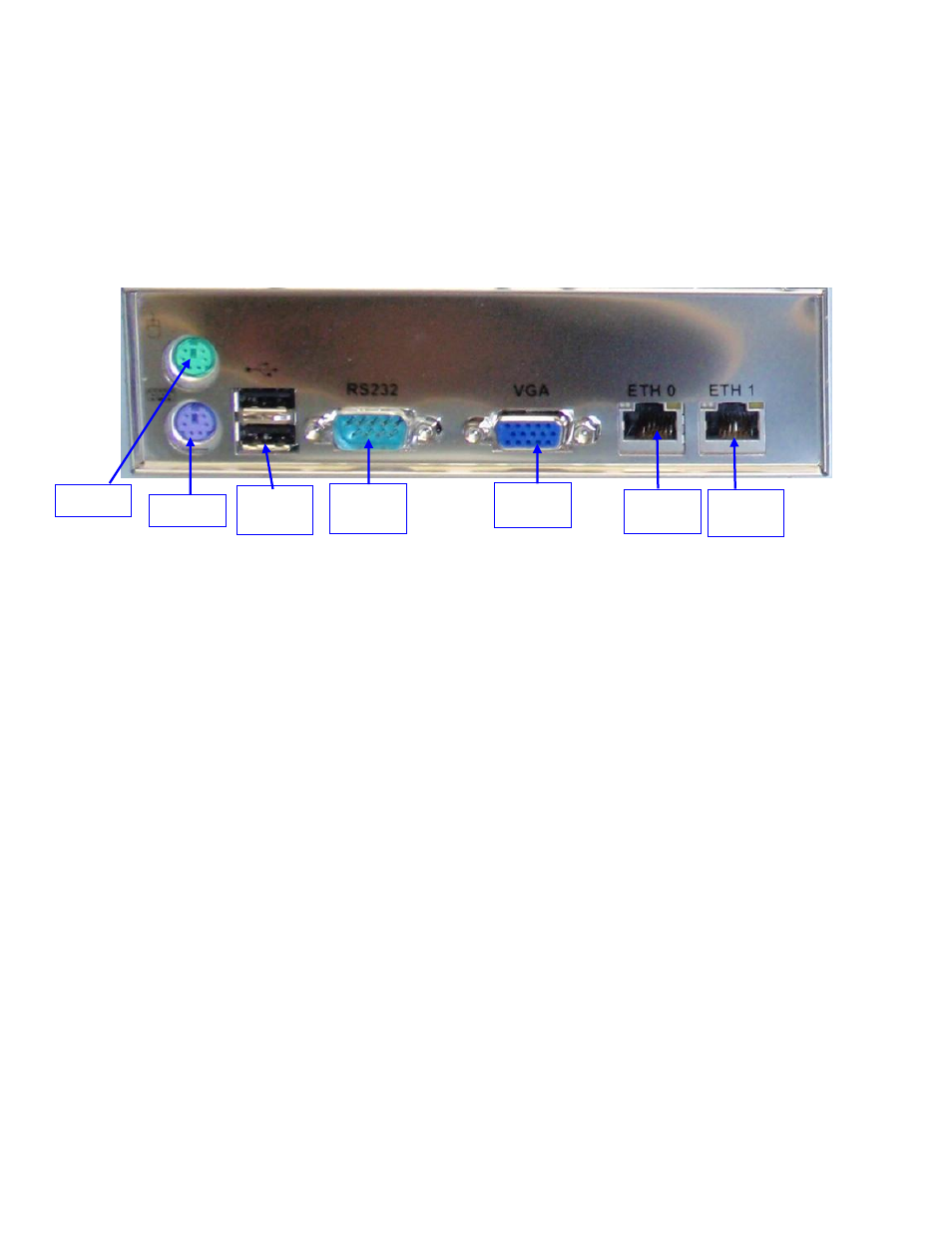

Figura: 16 Conectores de la placa base SuperMicro en el panel trasero de ShowVault (3RU)
3.3.2 Conectores PS-2 para teclado y mouse
En el costado izquierdo del panel de conectores se encuentran los conectores PS-2 para el
mouse y el teclado de la PC. Estas clavijas pueden utilizarse indistintamente, pero por lo
general la clavija púrpura es para el teclado de la PC, y la verde para el mouse PS-2. Si el
usuario tiene un teclado o un mouse USB, debe utilizar los puertos USB que se encuentran en
el costado izquierdo del panel de conectores de la placa base.
3.3.3 Puerto serie
Es un puerto COM serie DB-9 macho de 9 pines estándar que se encuentra en la placa base.
3.3.4 VGA
Conecte un monitor VGA estándar para mostrar la interfaz del software de ShowVault.
Este conector también puede conectarse al conector VGA del centro del panel trasero para
facilitar el uso de la pantalla LCD del panel frontal. El cable VGA se suministra con ShowVault y
se explica en mayor detalle en la sección .3.1
3.3.5 Puertos USB
Conecte los periféricos USB 2.0 estándares para un teclado USB de PC, mouse, disco duro,
etc.
3.3.6 Ethernet
La placa base tiene dos conectores Ethernet Gigabit incorporados. El de la izquierda se
identifica como "Eth0", mientras que el de la derecha se identifica como "Eth1".
Mouse
teclado
Puertos
USB
Puerto
serie
Puerto
VGA
Ethernet
1
Ethernet
0
