SHV.OM.003682.DRM Página 17 Versión 1.0
Doremi Labs

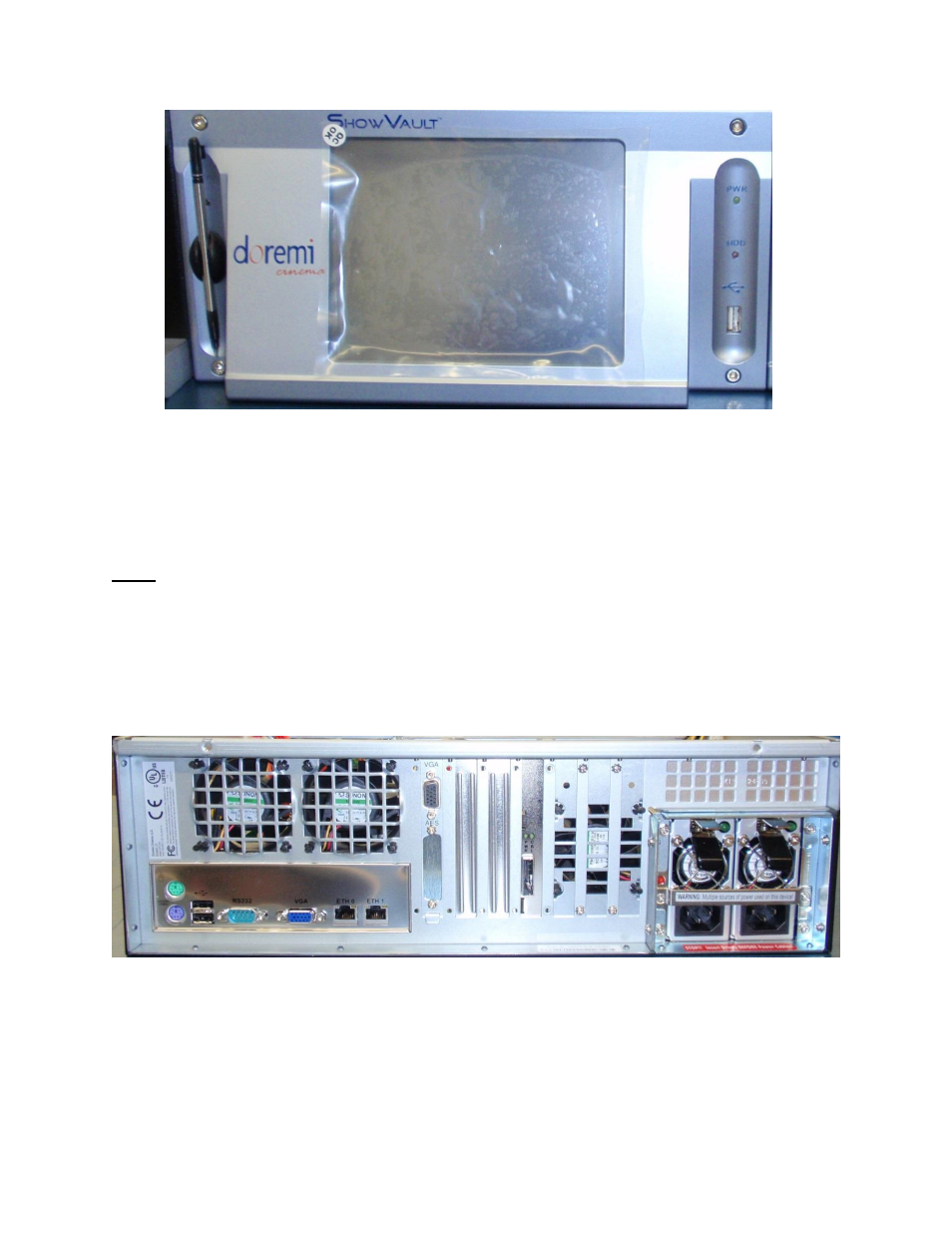

Figura :9 Pantalla LCD del panel frontal plateado de ShowVault (3RU)

En el panel frontal plateado, el LCD puede encenderse o apagarse mediante el botón de
encendido del LCD, utilizando el lápiz que se encuentra en el panel frontal. Ese botón
se encuentra detrás del lápiz (ver más arriba).Figura :9
Nota: Para utilizar la pantalla LCD es necesario vincular dos conectores VGA del panel trasero
mediante un cable VGA provisto con ShowVault. Ver el párrafo para conocer las conexiones
del cable VGA.3.1
2.2 Panel trasero de ShowVault
El panel trasero puede variar en ShowVault en función de la placa base utilizada. El uso de la
placa base SuperMicro se muestra en a continuación.Figura :10
Figura :10 Panel trasero de ShowVault (3RU) equipado con una placa base SuperMicro
