SHV.OM.003682.DRM Página 100 Versión 1.0
Doremi Labs
16.1.4 Instalación del cable de GPIO CAT5

Enchufe un extremo del cable CAT5 desde la ranura del GPI en cualquiera de los
automatizadores disponibles o requeridos.

Tome otro extremo del cable CAT5 y enchúfelo desde la ranura del GPO en cualquiera
de los automatizadores disponibles o requeridos.
16.1.5 Configuración del servidor ShowVault

Conecte un extremo del cable Ethernet en ShowVault y el otro extremo en el proyector
Barco (ver abajo).

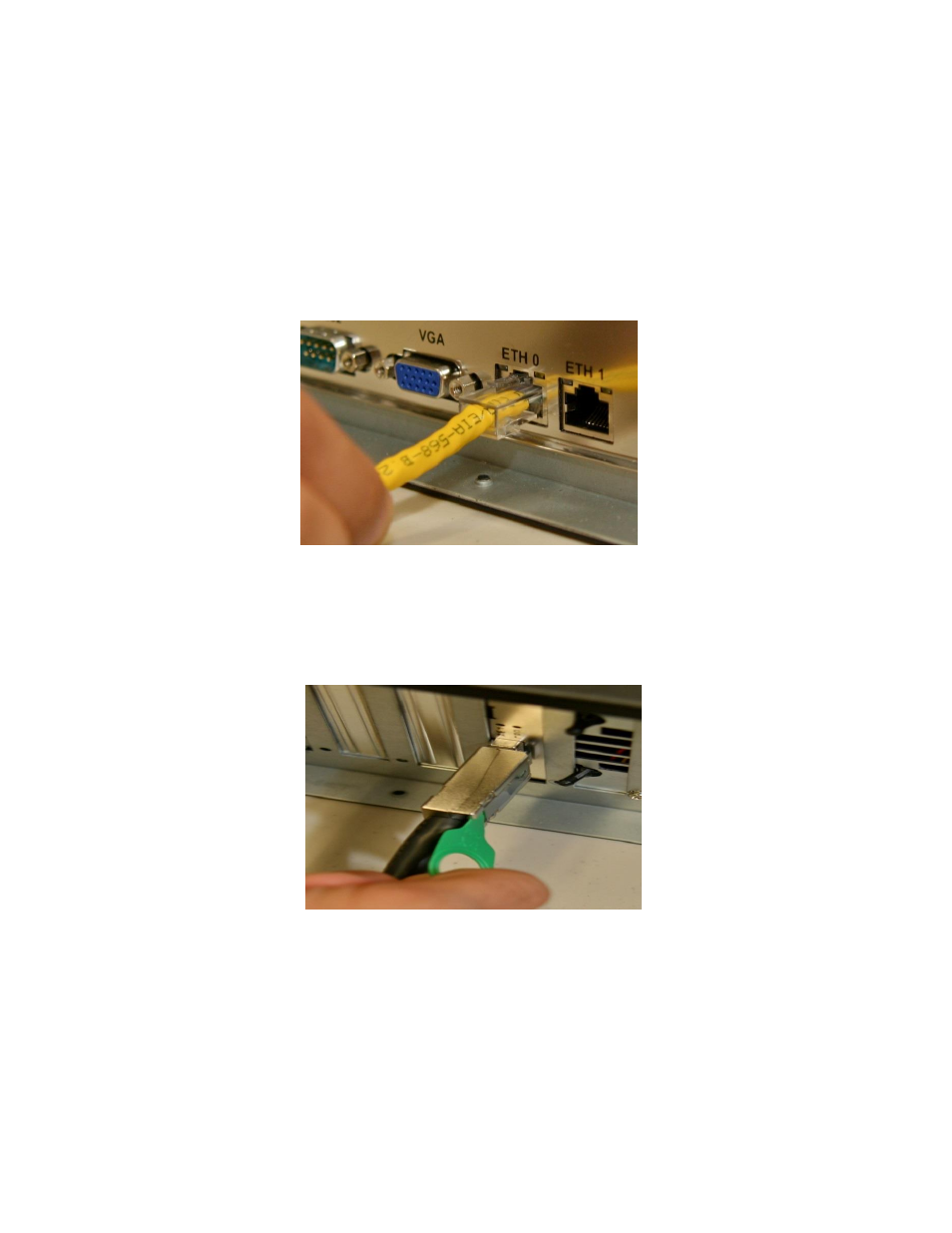

Figura :97 Cable Ethernet conectado a ShowVault

Conecte un extremo del cable PCI Express en el servidor ShowVault y el otro extremo
en el tablero IMB en el proyector Barco (ver más adelante).
Figura :98 Cable de tarjeta PCI Express conectado a ShowVault

Conecte ambos cables de alimentación a ShowVault (ver más adelante)Figura :99
