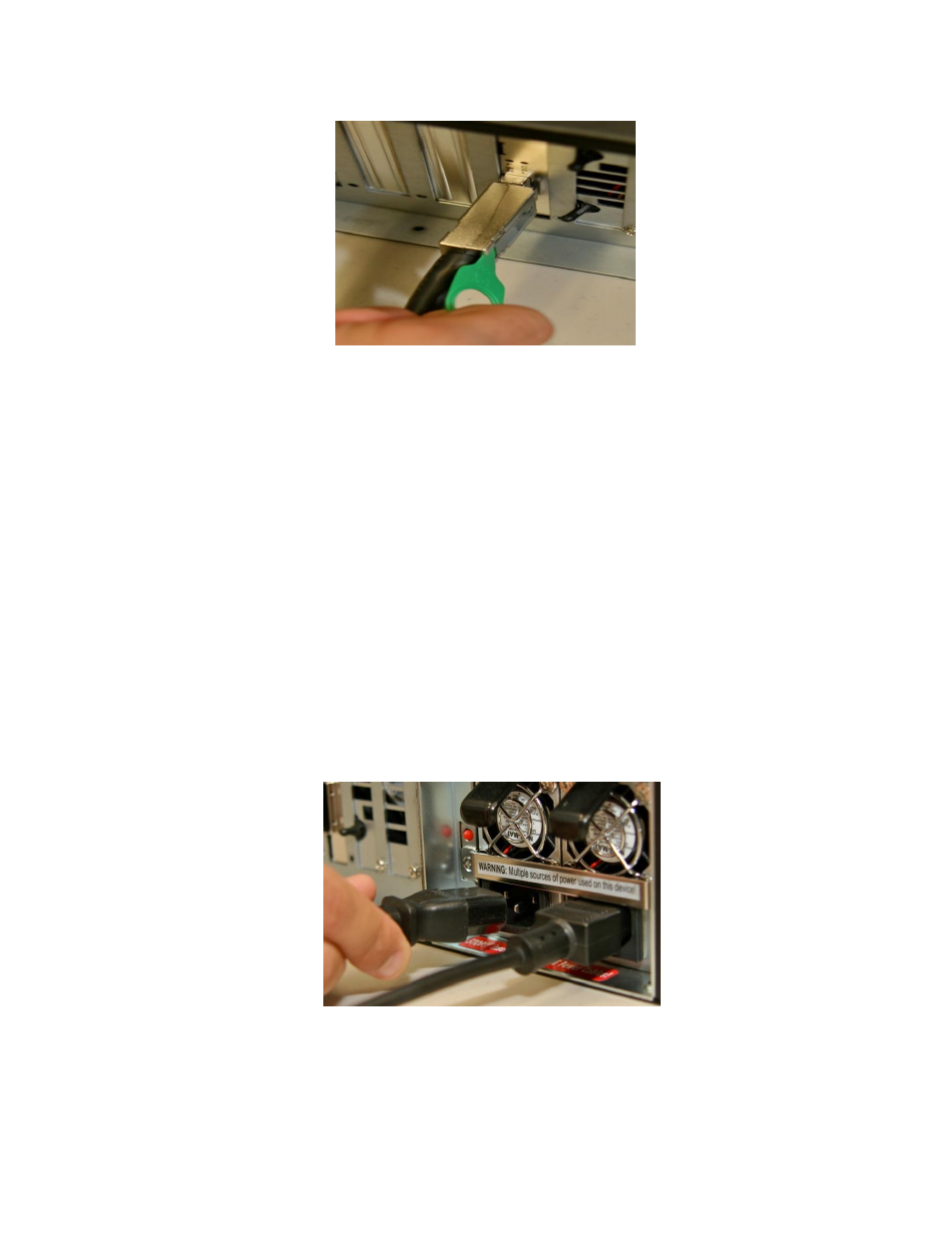

Figura :117 Cable PCI Express conectado a ShowVault

Enchufe un extremo del cable CAT5 en la ranura AES superior (conector RJ-45) para
los canales de audio 1 a 8.

Enchufe el otro extremo del cable CAT5 en el procesador de audio.

Tome un extremo de otro cable CAT5 y enchúfelo en la ranura AES inferior (conector
RJ-45) para los canales de audio 9 a 16.

Enchufe el otro extremo del cable CAT5 en el procesador de audio.

Enchufe un extremo del cable CAT5 desde la ranura del GPI en cualquiera de los
automatizadores disponibles o requeridos.

Tome otro extremo del cable CAT5 y enchúfelo desde la ranura del GPO en cualquiera
de los automatizadores disponibles o requeridos.

Conecte los dos cables de alimentación a ShowVault.
Figura :118 Cables de alimentación conectados al servidor ShowVault
