3 Conectores del panel trasero
3.1 Conexión del cable VGA para el uso de la pantalla LCD del
servidor
Cuando sea necesario utilizar la pantalla LCD del panel frontal (solo 3RU), el conector VGA de
la pantalla LCD del servidor debe conectarse al conector VGA de la placa base mediante el
cable VGA. Se suministra con el ShowVault. El cable VGA debe fijarse a los conectores VGA
de ShowVault mediante los tornillos integrados.

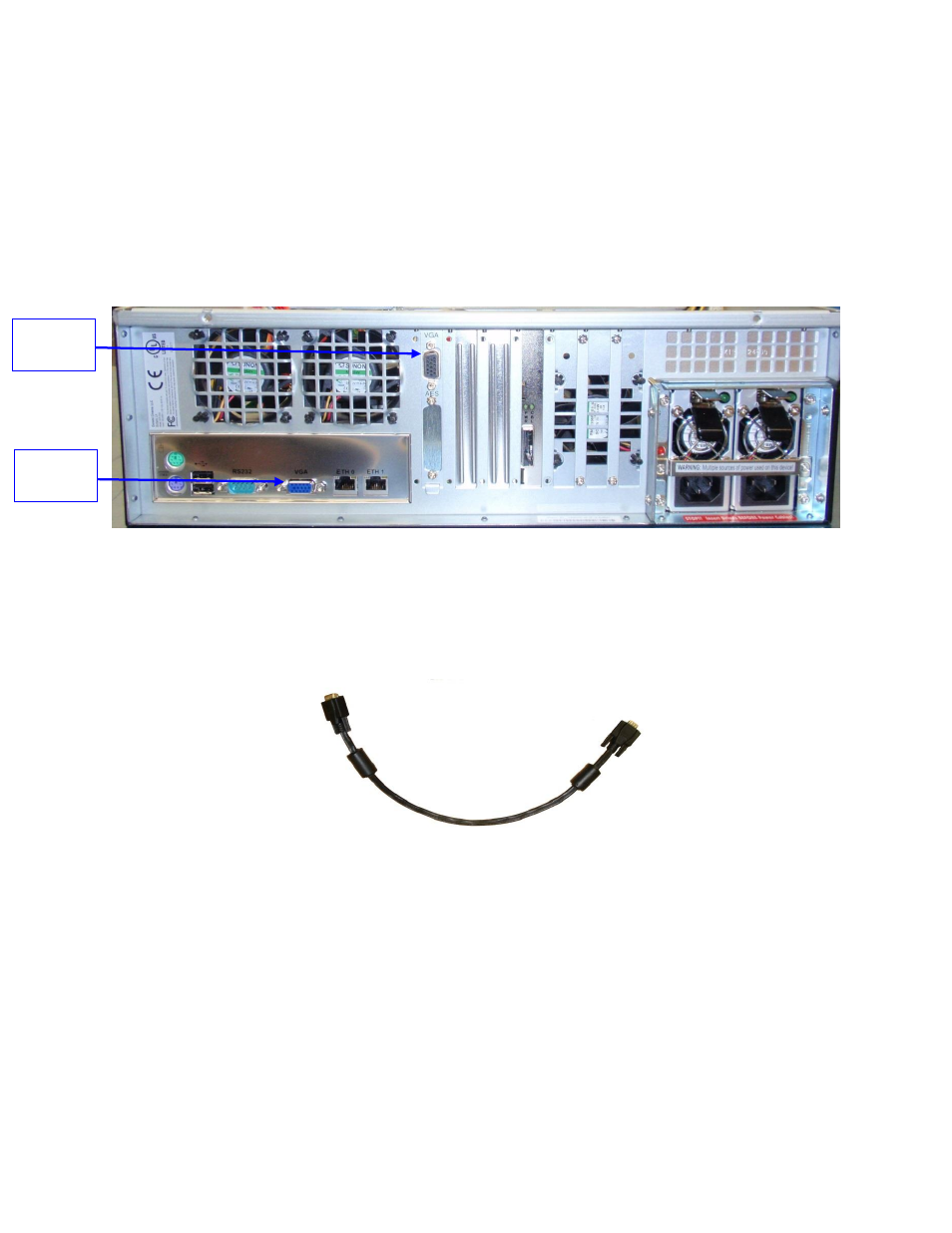

Figura :12 Panel trasero de ShowVault (3RU) con conector VGA de placa base
SuperMicro
Figura :13 Cable VGA
Conector
VGA
Conector
VGA
