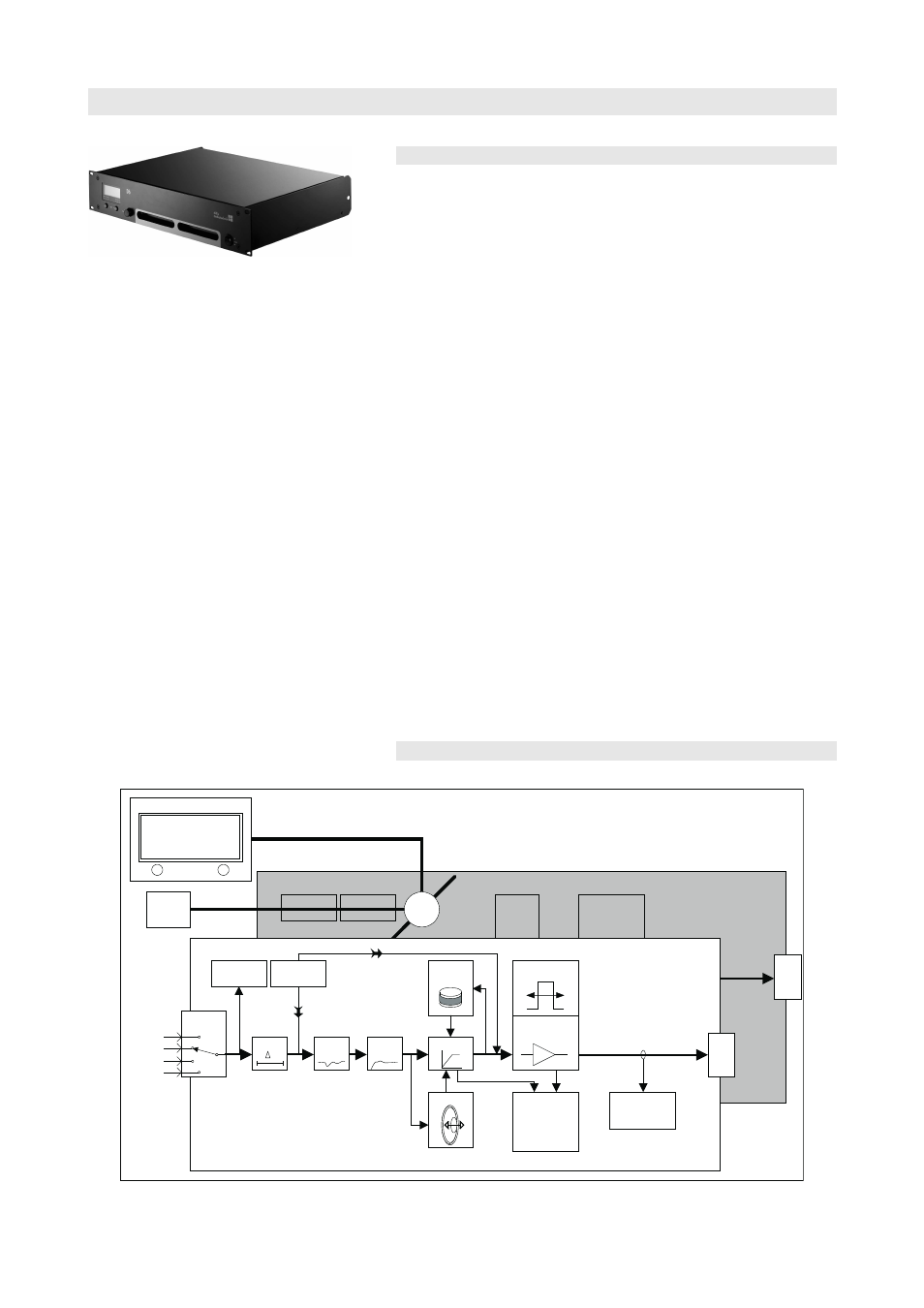

2. Amplificador D6
Fig. 2: Amplificador D6
2.1. Sistemas basados en D6
El amplificador D6 incorpora:
- Voltaje universal, fuente de alimentación conmutada con corrección
activa del factor de potencia (PFC).
- Amplificador de potencia de dos canales Clase D.
- Procesadores de señal digital (DSP).
- Circuitos de protección integral.
- Controles e indicadores.
- Entradas de señal analógica y digital y salidas de conexión.
- Interfaz REMOTE y SERVICE.
El control Level (Nivel) del panel frontal incorpora un codificador
giratorio digital que permite seleccionar todos los modos de
funcionamiento, y una pantalla de cristal líquido (LCD).
Cada canal del D6 incorpora ecualización definible por el usuario y
funciones de retraso (delay). El ecualizador paramétrico de 4 bandas
proporciona filtrado opcional de Refuerzo/Cut o Notch (Muesca), y la
capacidad de retraso de la señal permite definir ajustes de hasta
340 ms (= 100 m/328 ft) y aplicarlos independientemente en cada
canal. También incorpora un generador de señal que ofrece programa
de ruido rosa o de onda sinoidal para realizar pruebas y alineación.
Cada unidad puede tener un nombre exclusivo de dispositivo que
simplifica la identificación y también incorpora una función LOCK
(Bloqueo) de protección por contraseña para impedir los cambios de
configuración no autorizados.
D6 se aloja en una unidad de 2 racks de acero de 19"x351 mm
(13.8").
2.2. Diagrama esquemático
Power
amplifier
Input
routing
Analog A
Analog B
Digital A
Digital B
Signal
generator
sine wave or
pink noise for
acoustic tests
Input
monitoring
1+/2+
1-/2-
User
EQ
Delay
t
Dynamics
Coil temp.
t°
Power supply
Information
on headroom,
temperature,
power, mains
voltage
Excursion
Channel B
System
EQ/XO
pilot signals
for load
monitoring
Channel A
LC Display
Input
Ch A
Ch B
Link A>B analog
> LINEAR
off
D6
remote
interface
uC
> LINEAR
1+/2+
1-/2-
Z analysis
for load
monitoring
I
