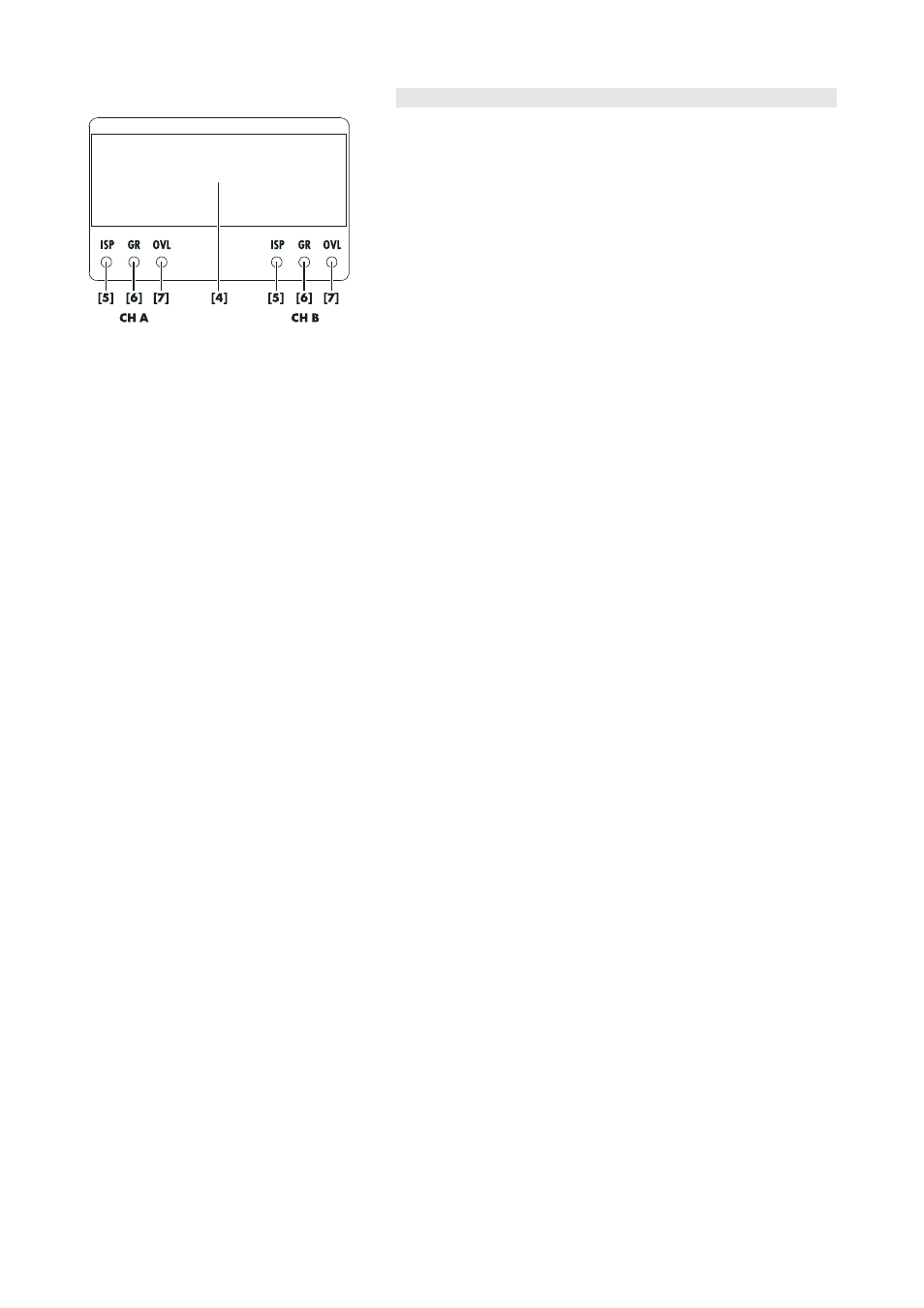

3.2. Indicadores
3.2.1. Pantalla de cristal líquido
La pantalla de cristal líquido [4] sirve como interfaz de usuario y para
visualizar todos los ajustes de configuración e información de estado.
La pantalla se ilumina y se puede configurar en "on/off/timeout 10 s."
(encendido/apagado/tiempo de espera 10 s.).
Se ofrece una descripción detallada de la estructura y el acceso del
menú en el Manual del software del D6, que también se proporciona
con el D6.
3.2.2. LED ISP
La indicación ISP [5] ( Input Signal Present - señal de entrada presente)
no se ve afectada por la configuración del control de nivel ni la función
MUTE, pero no funcionará en modo STANDBY.
El LED ISP se ilumina en verde:
- Si la señal de entrada analógica alimentada a las entradas
analógicas del D6 supera –30 dBu.
- Cuando la entrada digital del D6 está bloqueada en 48 o
96 kHz y la señal digital supera –57 dBFS (FS = escala completa).
3.2.3. LED GR
El LED GR [6] ( Gain Reduction - reducción de la ganancia) se ilumina en
amarillo en función de la señal de entrada. El circuito limitador del D6
reduce la ganancia en más de 3 dB. Este estado no es crítico pero
muestra que el sistema ha alcanzado sus límites.
3.2.4. LED OVL
El LED OVL [7] ( Overload - sobrecarga) se ilumina en rojo en función
de la señal de entrada. O bien el nivel de la señal de entrada es
demasiado alto o bien la reducción de ganancia supera 12 dB.
- Si duda, reduzca la ganancia de entrada en el control del nivel del
D6. Si la causa es la reducción de la ganancia, el LED OVL se apaga.
Si la condición no cambia, la señal de entrada al D6 es demasiado
alta (superior a +25 dBu).
La sobrecarga también puede estar causada por acumulación de la
entrada de la fuente A+B o por ajustes altos de ganancia (refuerzos) en
bandas EQ individuales, mientras que la señal de entrada es inferior a
+25 dBu.
Parpadea (espaciado 1:1) ⇒
⇒ ⇒ ⇒
Error
Se mostrará un mensaje de error que alternará con el nombre del
dispositivo.
