4.2. Entradas de señal y salidas de conexión
AVISO: Para cumplir los requisitos de compatibilidad electromagnética,
sólo deben utilizarse cables blindados y los conectores adecuados.
4.2.1. INPUT A/B y LINK A/B

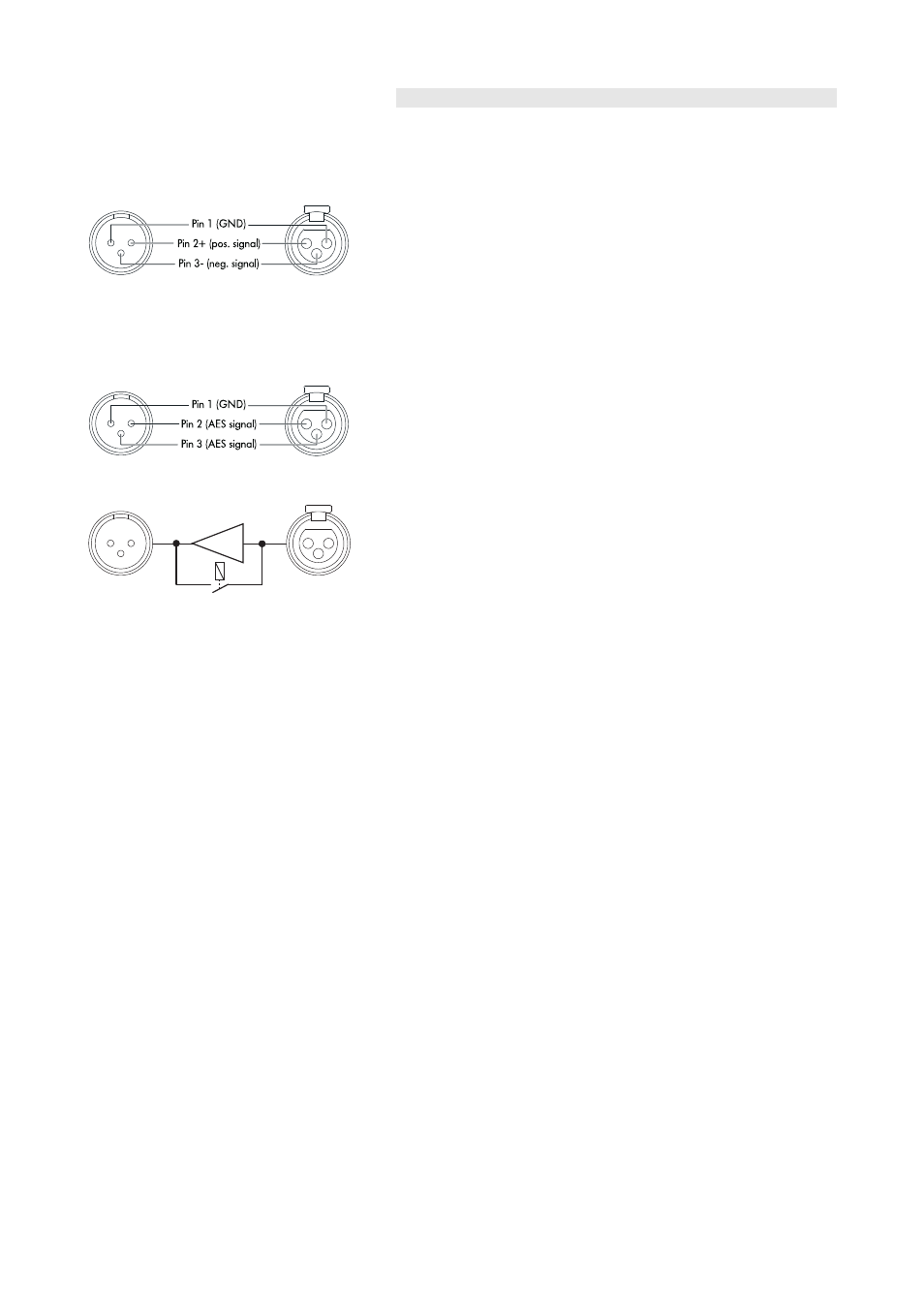

Fig. 3: Asignación de pins de ANALOG INPUT/
LINK
Se proporciona un conector de entrada XLR hembra de tres pins [9]
para el canal A y el B. Las entradas se balancean electrónicamente.
El conector de entrada XLR macho de tres pins [10], cableado en
paralelo, se utiliza para alimentar la señal de entrada en el siguiente
dispositivo de la cadena de señal del sistema.
4.2.2. Entrada digital AES/EBU y LINK
Fig. 4: Asignación de pins de DIGITAL
INPUT/LINK
Digital INPUT
(AES/EBU)
Digital LINK
Power fail (Bypass)
Buffer
Fig. 5: Bypass de la entrada digital
Se proporcionan una entrada XLR hembra AES/EBU de tres pins [11]
(AES 3) y una salida XLR macho LINK de tres pins [12].
La entrada balanceada utiliza un transformador y está aislada
eléctricamente.
La salida LINK digital se puede utilizar para alimentar una señal
regenerada de entrada para el siguiente dispositivo en la cadena de
señal del sistema. La forma de la señal (los frentes anteriores y
posteriores de la señal) y el nivel de presión se regenerarán con un
amplificador de señal analógica.
Se incorpora un relé para caída de tensión que impide la interrupción
de la cadena de señal si se produce una interrupción del suministro
eléctrico. En esta situación, la señal de entrada digital evita el
amplificador compensador analógico y se enruta directamente a la
salida LINK.
