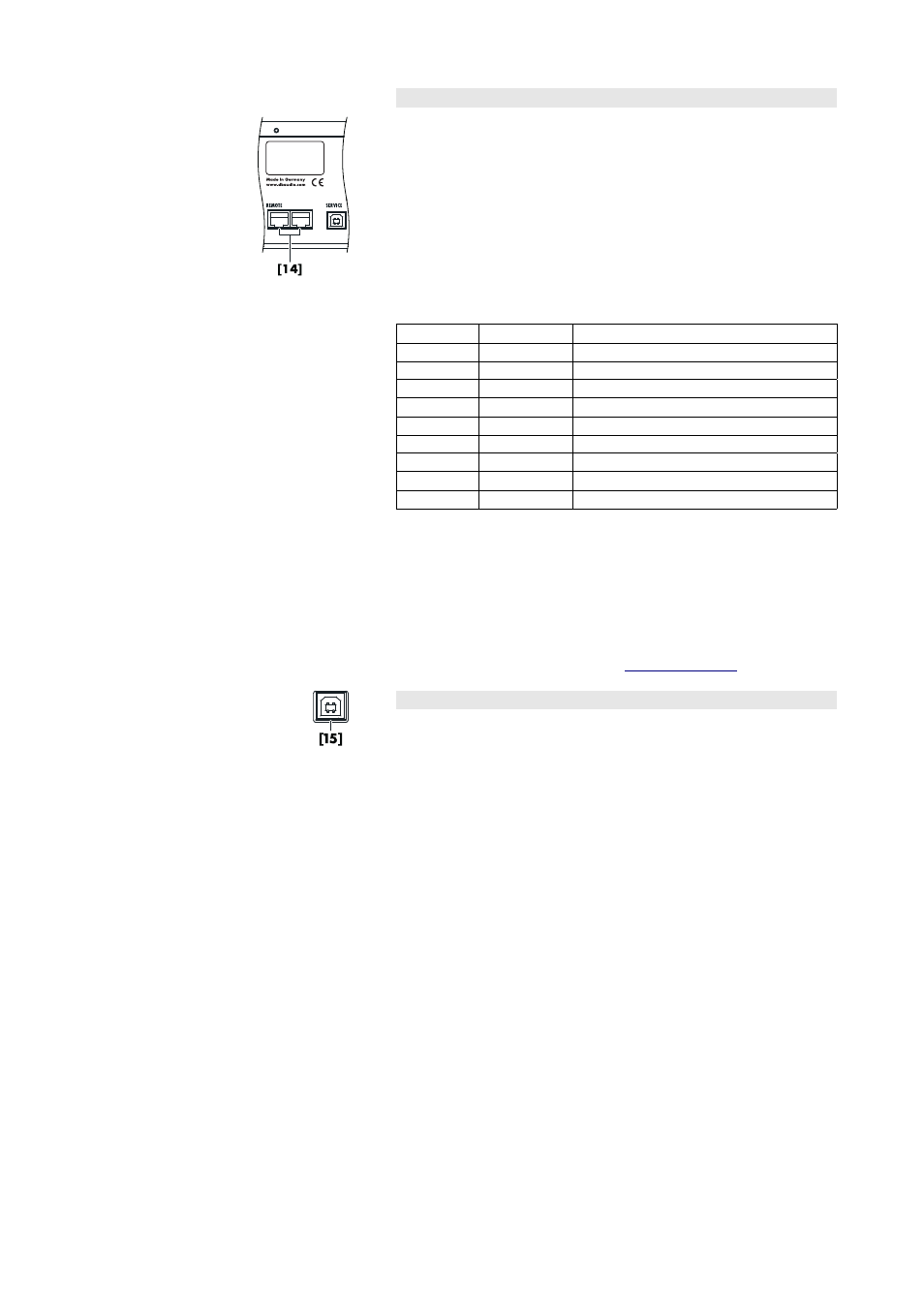

4.4. Interfaz REMOTE
El D6 incorpora una interfaz de control remoto serie de dos hilos
(2 x RJ 45 [14]) que transportan las señales de CAN-Bus.
Todos los pins de ambos conectores están cableados en paralelo y
permiten que se utilicen como entrada o salida. Cuando la red de
control remoto toma forma de "topología de Bus o de Anillo", un
conector se utiliza para la señal entrante y el segundo conector permite
la conexión directa con otro dispositivo ("en fila") o para finalizar el
último dispositivo al final de un segmento CAN-Bus.
La masa de referencia de CAN-Bus está conectada físicamente a la
masa común (protección de puesta a tierra) del dispositivo.
Pin Señal Comentario
1 -
2 -
3 -
4 CAN_H Señal "bus agudos CAN" (agudo activo)
5 CAN_L Señal "bus graves CAN" (grave activo)
6 -
7 -
8 -
Caja GND CAN Tierra
El "CAN Ground (Tierra)" se enruta por el blindaje del cable. Dentro de
la red CAN-Bus, deben utilizarse cables blindados y conectores RJ 45
blindados, mientras que el blindaje del cable debe estar conectado a
ambos lados del conector RJ 45.
En el documento de información técnica TI 312 (código de d&b
D5312.E) se ofrece una descripción detallada del control remoto
mediante la Red de control remoto de d&b (CAN-Bus) que se puede
descargar en el sitio web de d&b, en
www.dbaudio.com .
4.5. SERVICE
La interfaz SERVICE [15] (conector USB tipo B) permite que las
actualizaciones del software operativo y de configuración del altavoz se
carguen en la unidad.
Se ofrece una descripción detallada del procedimiento de actualización
en el Manual del software del D6, que también se proporciona con el
D6.
