4.3. Conectores de salida del altavoz - OUT A/B
¡ADVERTENCIA!
Riesgo potencial de descarga eléctrica.
Los pins de salida del amplificador transportan voltajes
peligrosos.
- Utilice exclusivamente cables de altavoz aislados con
conectores montados correctamente.
- No conecte nunca un pin de salida del amplificador a otro
pin conector de entrada o salida o a tierra (masa).
AMP A OUT A INPUT A
AMP B OUT B INPUT B

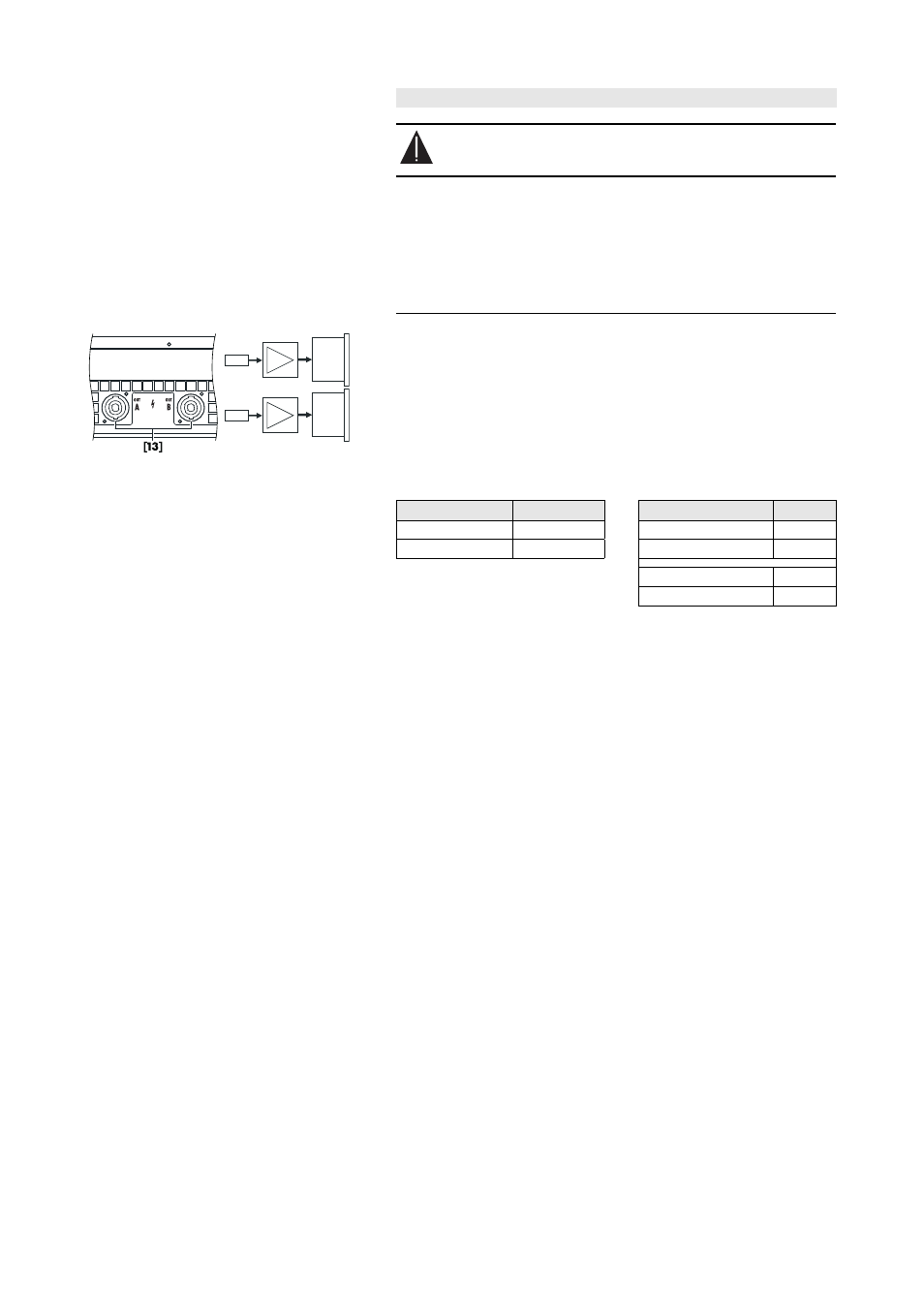

Fig. 6: Conectores de salida NL4 y
asignación de canales del altavoz
El amplificador D6 se suministra con conectores de salida NL4 [13]. Los
pins 1+/2+ y 1—/2— están cableados en paralelo y llevan señal.
Los equivalentes de los pins de los conectores de salida del amplificador
y el tipo de cajas de altavoz se listan en la tabla siguiente.
Salida de D6 NL4 Tipo de altavoz NL4
+ 1 + / 2 + TOP + 1 +
— 1 — / 2 — TOP — 1 —
Tab. 2: Asignación de pins de D6
SUB + 2 +
SUB — 2 —
Tab. 3: Asignación de pins
del altavoz
