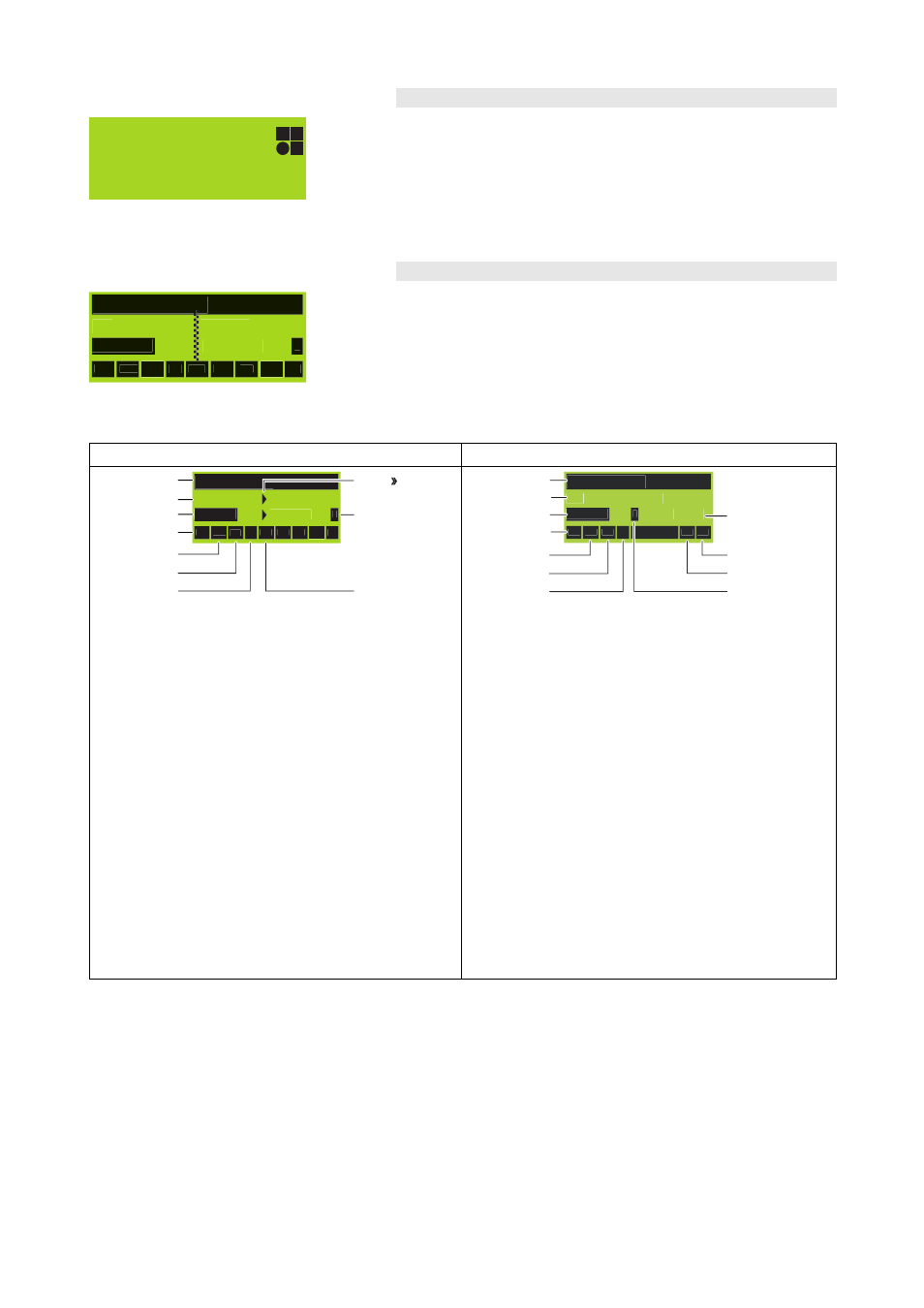

2.3 Pantalla de arranque del D12
D12 V 2.xx
D12 d&b
audiotechnik
Fig. 1: Pantalla de arranque del D12
El procedimiento de arranque tarda unos 4 segundos, durante los
cuales se muestran el nombre del dispositivo, el nombre del fabricante
(d&b audiotechnik) y la versión del firmware.
La transición hasta la pantalla principal se realiza automáticamente.
2.4 Pantalla principal del D12
D12 Stage right
Q7
-3.0dB -3.0dB
CUT HFA EQ 0.01 CSA EQ
Q-SUB
+0.0dB D
100
Fig. 2: Pantalla principal del D12
La pantalla principal muestra todos los ajustes importantes e
información sobre el estado en una sola vista.
En la primera línea se muestra el nombre del dispositivo. Si no se ha
introducido un nombre para el dispositivo, se mostrará la versión del
firmware.
En función del modo de salida seleccionado, hay dos pantallas
principales diferentes, como se describe en la tabla siguiente.
Modo Dual channel o Mix Top/Sub Modo 2-Way Active
D12 Stage right
Q7
-3.0dB -3.0dB
CUT HFA EQ 0.01 CSA EQ
Q-SUB
+0.0dB D
100 C+1 Filter_1
Filter_2
Filter_3
Level
Speaker
Device Name
EQ Master on
Delay on
Remote mode
Link A B
indication
Fig. 3: Pantalla principal del D12 en modo Dual
channel/Mix Top/Sub
Empezando por la segunda línea, el menú principal del
D12 en modo Dual channel o Mix Top/Sub se divide en
los canales A y B, y se muestran los ajustes y la
información siguientes:
Ajustes del altavoz (tipo de altavoz) y ganancia de
entrada, estado del delay y Link A»B.
La línea inferior muestra el estado o el valor de los
ajustes siguientes para ambos canales: Filter_1, Filter_2,
Filter_3 (valor), EQ. En el centro de esta línea de estado
se muestra el dbCAN-Id (si se ha seleccionado dbCAN
en modo remoto) o el modo remoto (si no se seleccionó
dbCAN). Consulte el apartado del menú Remote en la
página 22.
Con el codificador (LEVEL/PUSH MENU), la ganancia de
entrada se puede ajustar en pasos de 0,5 dB (de –
57,5 dB a +6 dB). Una breve pulsación en el codificador
cambia entre el control de nivel del canal A y B.
D12 Stage right
J12
-3.0dB -3.0dB
HFC LFC EQ 0.01
Active
0.3ms D
CAN C- 5 Filter_1
Filter_2
Filter_3
Level
Speaker
Device Name
EQ Master on Delay on
Delay time
Remote mode
dbCAN Id
Fig. 4: Pantalla principal del D12 en modo 2-Way Active
Empezando por la segunda línea, el menú principal del
D12 en modo 2-Way Active se divide en dos secciones, y
se muestran los ajustes y la información siguientes:
La configuración del altavoz y la ganancia de entrada, el
modo de salida seleccionado (Active), el estado y el valor
del delay. Si el delay está desactivado, se muestra un
tiempo de delay inicial de 0,3 ms.
Empezando por la izquierda, la línea inferior muestra el
estado o el valor de los ajustes siguientes: Filter_1,
Filter_2, Filter_3 (valor), EQ. A la derecha de esta línea
de estado, se muestran el modo remoto (si se ha
seleccionado) y el dbCAN-Id (si se ha seleccionado el
dbCAN en modo remoto). Consulte el apartado del menú
Remote en la página 22.
Mediante el codificador (LEVEL/PUSH MENU), la
ganancia de entrada se puede ajustar en pasos de
0,5 dB (de –57,5 dB a +6 dB).
Tab. 1: La pantalla principal varía en función de los modos de salida
Si se produce algún error (el indicador LED OVL/Err parpadea en color
rojo), un mensaje de error con información del canal alternará con el
nombre del dispositivo en la línea superior de la pantalla LCD.
En modo Standby, la pantalla alterna entre el nombre del dispositivo y
"Standby".
