Delay
Delay off 0.3 ms
Delay on 0.3 ms
Delay on 10.0 ms
Delay on 3.4 m
Delay on 8.9 ft
Está disponible un delay de señal para cada canal de manera
independiente,
y permite ajustar el delay hasta 340 ms.
(100 m/328,1 ft).
on/off
Activa o desactiva el delay sin afectar el valor de retraso especificado.
[Valor]
Tiempo de delay ajustable de 0,3 a 340 ms en pasos de 0,1 ms o el
valor correspondiente en función de la unidad seleccionada.
[Unidad]
Se habilita la selección de la unidad de delay en milisegundos [ms],
metros [m] o pies [ft].
Levels
Levels

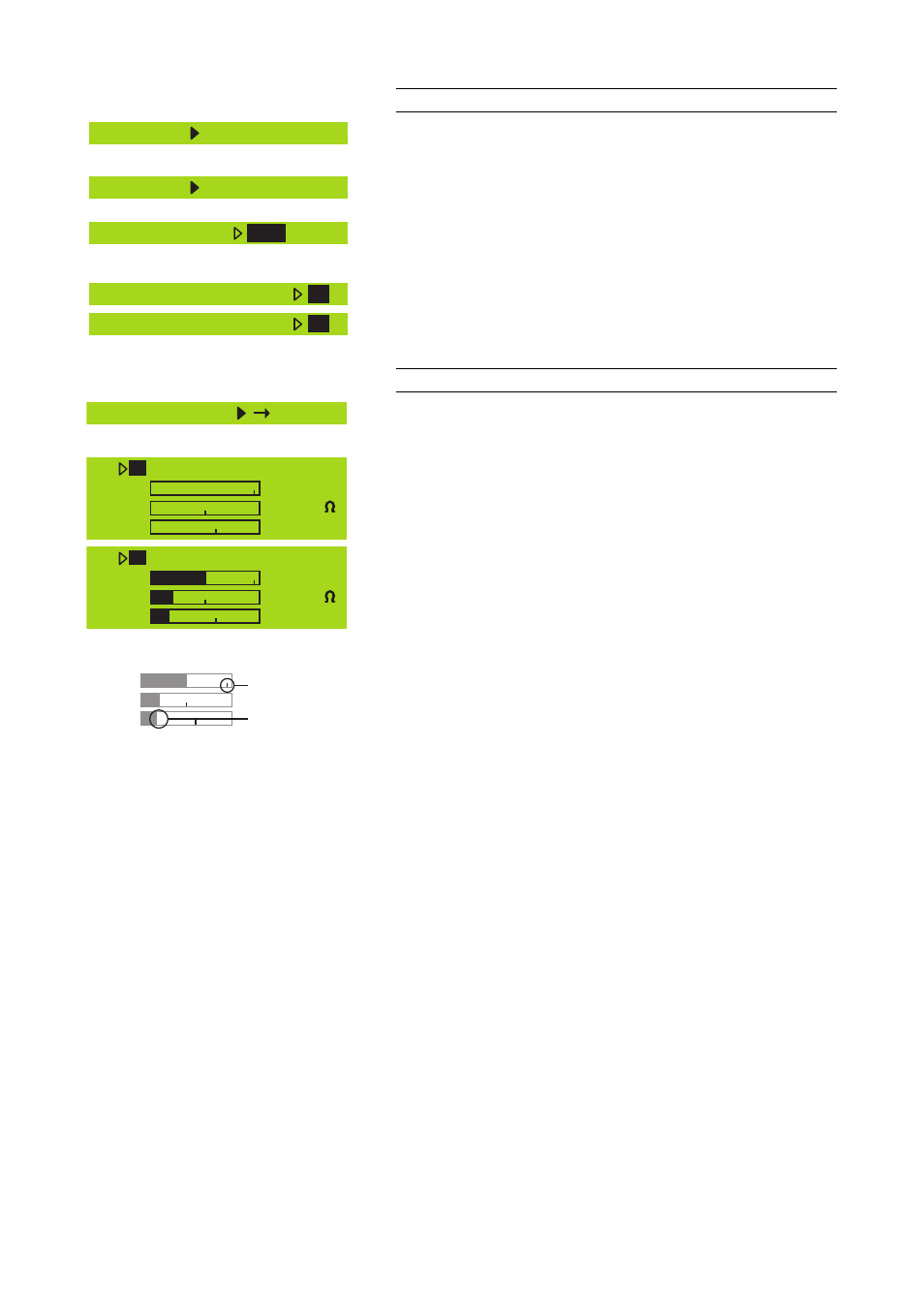

Fig. 7: Niveles del D12
Ch A -3.0dB 36°C
Input -80dBu
Headr. Z 255
Power 0W
Ch B +0.0dB 36°C
Input : -30dBu
Headr. : Z 7
Power : 30W
Input :
Headr. :
Power :
[A]
[B]
Seleccione "Levels" y pulse el codificador para entrar en el submenú.
Gire el codificador un intervalo a la derecha y conmutará entre el canal
A y el B.
Al pulsar el codificador, se sale del submenú.
En la pantalla "Levels", se muestran los valores siguientes como gráficos
de barras y/o valores numéricos:
Input gain/Temperature of the device
En la primera línea se muestra la configuración de la ganancia de
entrada del canal respectivo, con un valor numérico en dB, y la
temperatura del amplificador o el suministro eléctrico (el valor que sea
superior).
Input
El nivel de la señal de entrada se muestra como gráfico de barras y el
valor numérico en dBu. La pequeña marca vertical [A] representa el
umbral de nivel de entrada en el que se produce una sobrecarga de
entrada (indicador LED OVL rojo). Los dos puntos [B] actúan como límite
pico durante 1 s.
Headr. (Rango dinámico)
El gráfico de barras muestra la relación entre modulación y reducción
de la ganancia (GR). La pequeña marca vertical [A] indica el umbral de
reducción de la ganancia (rango dinámico de 0 dB), los dos puntos [B]
actúan como límite pico durante 1 s. El indicador LED (amarillo) de
reducción de ganancia (GR) indica una reducción de la ganancia de
más de 3 dB.
Impedance Z
La impedancia de los altavoces que se presenta a la salida del D12, se
muestra sólo como un valor numérico en ohmios. El valor se mide con
señal de salida real y, por tanto, puede variar con su contenido
espectral. El intervalo de medición cubre de 0 ohmios (cortocircuito) a
255 ohmios (circuito abierto, I = 0, Z ⇒ ∞). Cuando la señal es
demasiado baja, se muestra el máximo de 255 ohmios.
Power
La potencia de salida real se muestra como un gráfico de barras y valor
numérico en watts; los dos puntos [B] actúan como límite pico durante
1 s.
