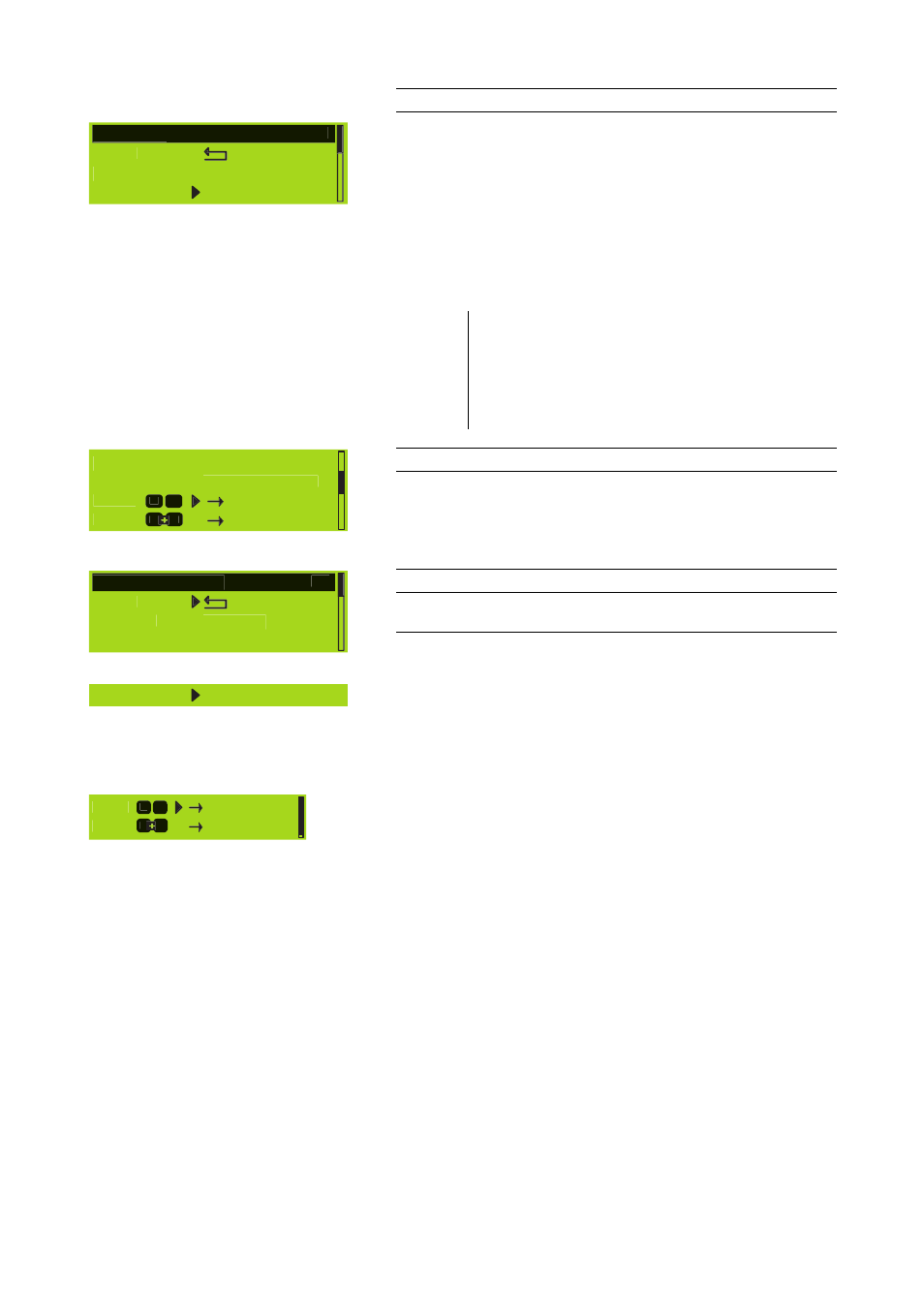

Output (recorrido de salida)
Settings Id0.01
Back
Input
analog
Output Dual channel
Para ajustar las configuraciones de salida siguientes, seleccione
"Output" y pulse el codificador:
1. Dual channel
2. Mix Top/Sub
3. 2-Way Active
En función de la selección, se establecerá automáticamente la
asignación de pins correspondiente de los conectores de salida del
altavoz.
Nota: Tras un cambio en la configuración de salida, las salidas
del D12 se silencian. Utilice los conmutadores MUTE A o
MUTE B respectivos para anularlo y activarlos.
En el manual del hardware del D12, que se suministra con
el amplificador, se ofrece una descripción detallada de las
configuraciones de salida del D12.
Input analog
Output Dual channel
Ch A Q7
Ch B Q-SUB B
A
A
Channel A (B)
Las funciones y submenús de Channel A y B (estructura del menú) son
similares. Por tanto, "Channel B" se indica entre paréntesis (B).
Para entrar en el submenú "Setup Channel A (B)", seleccione "Channel
A (B)" y pulse el codificador.
Setup Channel A
Back
Source
Input A
Speaker Q7
Source Input A+B
Ch A Q7
Ch B Q-SUB
A
B A A
Setup Channel A (B)
Source (recorrido de entrada)
Dentro de los submenús "Channel A" y "Channel B", se puede
seleccionar la fuente de entrada del canal respectivo.
Para configurar los recorridos siguientes, seleccione "Source" y pulse el
codificador.
Input A:
El canal respectivo se alimenta en la entrada A.
Input B: El canal respectivo se alimenta en la entrada B.
Input A+B: El canal respectivo se alimenta en la entrada A+B.
(Input A+B se suman con una atenuación de 6 dB)
El estado de la fuente de entrada seleccionada se indica en el menú
Settings, como se muestra en este gráfico.
Notas sobre la entrada AES/EBU digital ⇒
⇒ ⇒ ⇒
Recorrido de
entrada:
Conforme a la norma AES (AES3-2003 - Modo estereofónico), los
canales AES se asignan al controlador del D12 de la manera siguiente:
Channel A del D12: AES izquierdo o canal A (subestructura 1)
Channel B del D12: AES derecho o canal B (subestructura 2)
Amplificador D12Manual del software (Firmware V2.x.x) (5.5 ES) Página 10 de 38
