AJUSTES
Perno de
aJuste de 0°
HoJa
escuadra de
carPintero
indicador
de Bisel
maniJa de
Bisel
Palanca de
fiJación de
Bisel

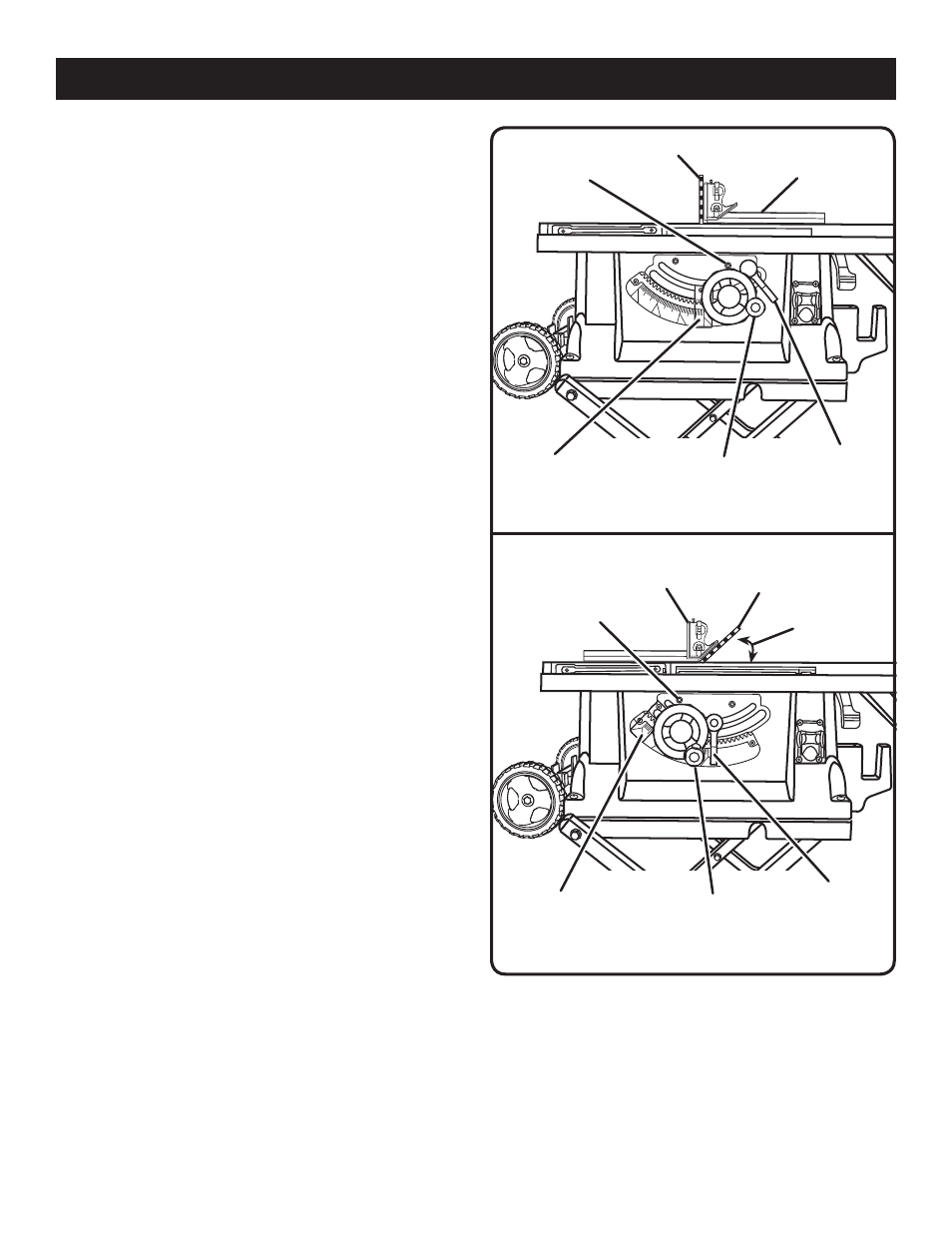

PARA FiJAR LA HOJA A 0° Y A 45°
Vea las figuras 51 y 52.
Los ajustes de ángulo de la sierra se hicieron en la fábrica
y, a menos que se hayan dañado durante el transporte,
no necesitan ajuste durante el armado. Después de un uso
intenso, es posible que se necesite revisar.

Suba la hoja y la protección de la misma.
 Si la hoja no está perfectamente vertical (0°), afloje el
perno de ajuste y la palanca de fijación de bisel.
 Coloque una escuadra de carpintero junto a la hoja, por
hacia abajo . Fije el ángulo; para ello empuje la palanca de
fijación de bisel y vuelva a apretar el perno de ajuste.
 Gire la manija de bisel hasta que el indicador de bisel
indique cero. Si se gira la manija de bisel completamente y
no indica cero como debiera, posiblemente sea necesario
ajustar el indicador de bisel.
NOTA: Será necesario retirar la manija de bisel para
ajustar el indicador correspondiente.
 Si la hoja no está perfectamente a 45°, afloje el perno de
ajuste y la palanca de fijación de bisel.
 Gire la manija de bisel hasta que la parte inferior de la
hoja de corte se haya movido completamente hacia el
lado izquierdo de la ranura. Bloquee el ángulo empujando
la palanca de fijación de bisel.
 Si la hoja no está perfectamente a 45°, afloje el perno de
ajuste de 45° y la palanca de fijación de bisel.
 Ajuste el indicador a 45°.
 Realice un corte de prueba.
45°
Fig. 52
Perno de
aJuste de 45°
HoJa
escuadra de
carPintero
indicador
de Bisel
maniJa
de Bisel
Palanca
de fiJación
de Bisel
Fig. 51
