36
AJUSTES
HoJa
tornillos
guÍa de corte
al Hilo
Palanca
de fiJación
escuadra
de carPintero
PARA REViSAR Y ALiNEAR DE LA HOJA,
SEPARADOR, Y EL CONJUNTO DE PROTECCiÓN

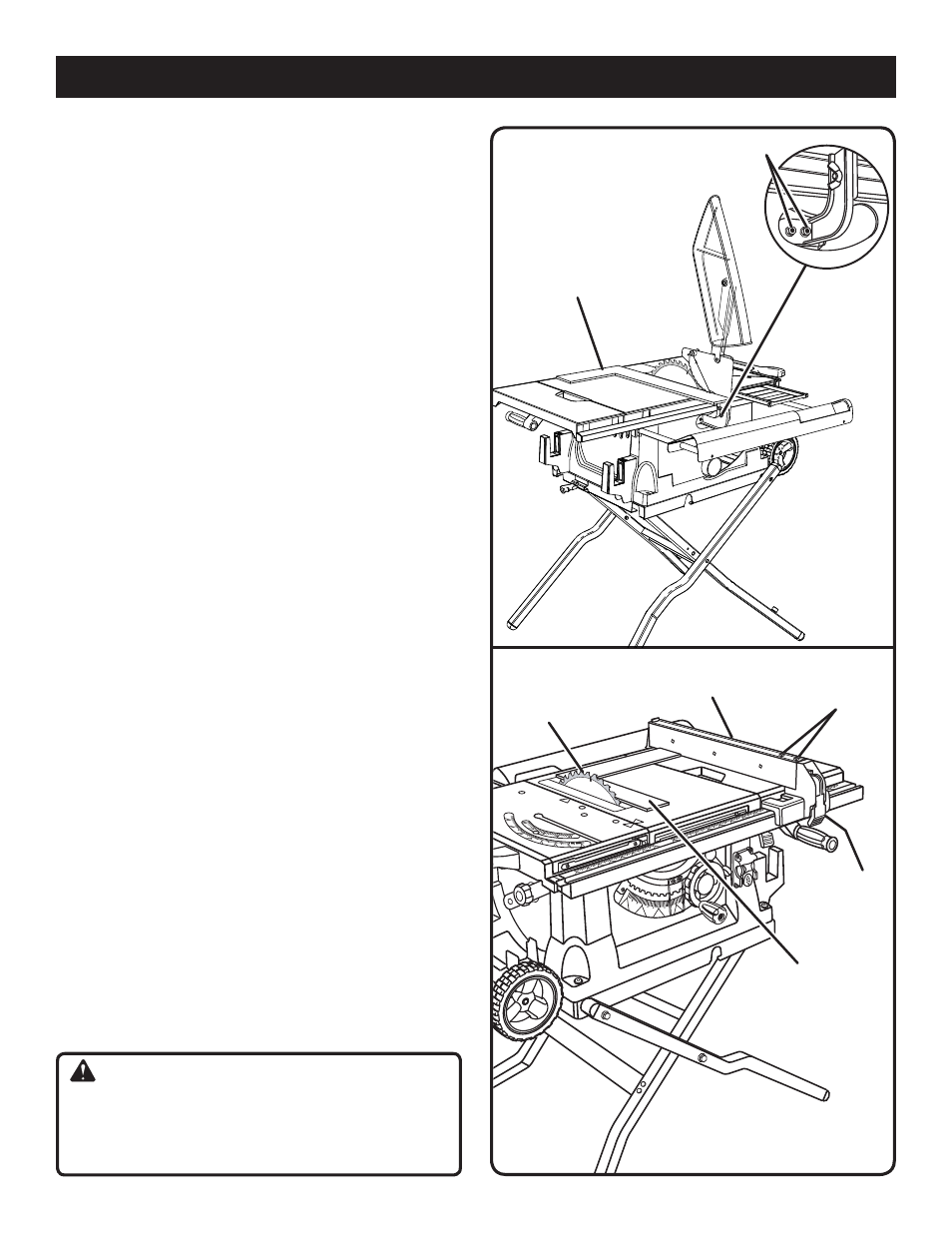

Vea la figura 49.
Si el conjunto de la protección de la hoja está desalineado con
respecto a la hoja, ajuste la alineación del mismo. El separador
debe estar alineado con la hoja de la sierra.
Para verificar la alineación del separador:
 Desconecte la sierra.
 Eleve la hoja de la sierra; para ello, gire a la izquierda el
volante de ajuste de altura y bisel.
 Levante los trinquetes anticontragolpe y coloque una
escuadra de carpintero o una regla tanto contra la hoja de
la sierra como contra el separador.
 Se sabe que la hoja de la sierra y el separador están
alineados cuando la escuadra de carpintero toca tanto la
hoja como el separador de manera uniforme sin espacios.
Si no están alineados el separador y la hoja de la sierra, es
necesario efectuar un ajuste. Para ajustar:

Desconecte la sierra y luego suba el conjunto de protección
de la hoja.
 Se sabe que la hoja de la sierra y el separador están
alineados cuando la escuadra de carpintero toca tanto la
hoja como el separador de manera uniforme sin espacios.
 De la espalda del la sierra, afloje dos tornillos de mariposa
hueca a cargo de fijar el conjunto de protección de la hoja
al soporte de montaje y mueva a la izquierda o derecha el
conjunto de protección de la hoja según sea necesario para
alinear el separador con la hoja de la sierra.
 Una vez debidamente alineado el conjunto, apriete firme-
mente los tornillos.
 Vuelva a revisar el diente marcado de la hoja con la escuadra
de combinación para asegurarse de que no se haya movido
el ajuste.
PARA VERiFiCAR LA ALiNEACiÓN DE LA GUíA
DE CORTE AL HiLO CON LA HOJA
Vea la figura 50.

Desconecte la sierra.
 Levante la palanca de fijación para poder mover la guía de
corte al hilo.
 Coloque una escuadra de carpintero junto a la hoja y ponga
la guía de corte al hilo junto a la escuadra. Tome la medida
señalada en la escala de corte al hilo.
 Ponga en su lugar original la guía de corte al hilo y gire
180° la escuadra de carpintero para verificar el otro lado.
 Si son iguales las dos medidas, afloje los dos tornillos de la
guía de corte al hilo y alinee ésta.
 Vuelva a apretar los dos tornillos.
 Efectúe dos o tres cortes de prueba en madera de desecho.
Si no resultan exactos los cortes, repita el proceso.
ADVERTENCiA:
Antes de conectar la sierra para realizar pruebas, asegúrese
de que el interruptor esté en la posición de
APAGADO y de
que esté en su lugar la protección de la hoja. La inobservan-
cia de esta advertencia puede causar lesiones serias.
tornillos (2)
escuadra
de carPintero
Fig. 50
Fig. 49
