22
PEiNES DE SUJECiÓN
El peine de sujeción es un dispositivo que se utiliza para
ayudar a controlar la pieza de trabajo guiándola con
seguridad contra la mesa o guía. Los peines de sujeción son
especialmente útiles cuando se cortan al hilo piezas de trabajo
pequeñas o para terminar cortes sin traspaso del espesor de la
pieza de trabajo. El extremo es angulado con un cierto número
de cortes cortos para aplicar fuerza de sujeción por fricción
a la pieza de trabajo, y se asegura en su lugar sobre la mesa
mediante una prensa de mano. Verifique que pueda resistir un
contragolpe.
ADVERTENCiA:
Coloque el peine de sujeción contra la porción sin cortar de
la pieza de trabajo, para evitar un contragolpe que podría
causar lesiones corporales graves.
FORMA DE ELABORAR UN PEiNE DE
SUJECiÓN
Vea la figura 18.
El peine de sujeción es un proyecto excelente para utilizar la
sierra. Seleccione una pieza de madera sólida de 19 mm (3/4
pulg) de grueso, 92 mm (3 5/8 pulg) de ancho y 457 mm (18
pulg) de largo aproximadamente. Marque el centro del ancho
en un extremo de la tabla. Corte a inglete de 30° una mitad del
ancho y la otra mitad del mismo extremo a 45° (vea la página
30, donde encontrará información sobre los cortes a inglete).
Marque la tabla desde la punta a 152, 203, 254 y 305 mm (6,
8, 10 y 12 pulg). Taladre un agujero de 9,5 mm (3/8 pulg) en las
marcas de 203, 254 y 305 mm (8, 10 y 12 pulg).
Prepare la sierra para cortar al hilo como se explicó en la
página 29. Coloque la guía de corte al hilo para permitir cortar un
“diente” de 6,4 mm (1/4 pulg) en la tabla. Avance la tabla lenta-
mente hasta la marca hecha previamente a 6 pulg.
APAGUE la
sierra y permita que la hoja deje de girar completamente antes
de retirar la tabla. Reajuste la guía de corte al hilo y haga cor-
tes espaciados en la pieza de trabajo para dejar dedos de 6,4
mm (1/4 pulg) y 3,2 mm (1/8 pulg) de espacio entre los dedos
aproximadamente.
FORMA DE MONTAR UN PEiNE DE
SUJECiÓN
Vea la figura 19.
Retire la perilla de fijación, el perno y la arandela del soporte de
la guía de ingletes. Coloque el perno a través de uno de los agu-
jeros del peine de sujeción. La colocación del peine de sujeción
depende de la del perno y de la posición de la mesa de ingletes
deslizable en los rieles. Coloque la arandela en el perno y monte
holgadamente la perilla de fijación. Coloque el peine de sujeción
con la cabeza hexagonal del perno en la ranura de la mesa de
ingletes, pero sin apretarlo. Baje completamente la hoja de la
sierra. Coloque la guía de corte al hilo a la distancia requerida
según requiera el corte deseado y asegúrela. Coloque la pieza
de trabajo contra la guía, en el área de la hoja de corte. Ajuste
el peine de sujeción para aplicar resistencia a la pieza de trabajo
justo hacia adelante de la hoja. Apriete firmemente la perilla de
fijación y asegure el peine de sujeción en su lugar. Coloque una
prensa de mano para asegurar aún más el peine de sujeción al
borde de la mesa de ingletes deslizable.
ADVERTENCiA:
No coloque el peine de sujeción en la parte posterior de la pieza
de trabajo. Si se coloca inadecuadamente, puede producirse
un contragolpe al apretar el peine de sujeción la pieza de tra-
bajo y doblar la hoja en el corte efectuado por la sierra. La in-
observancia de esta advertencia puede causar lesiones serias.

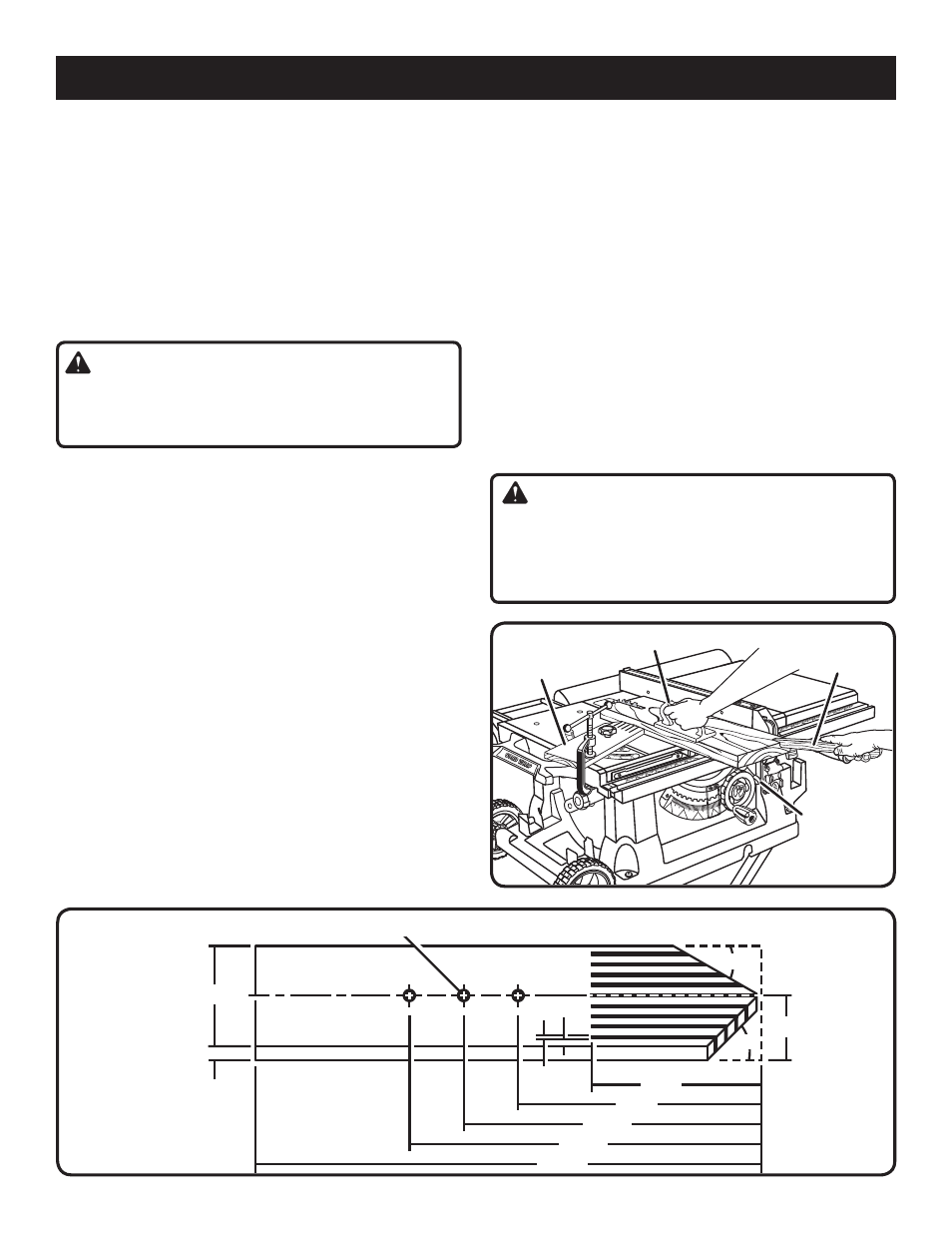

Fig. 18
1/8 pulg
1/4 pulg
3/4 pulg
3-5/8 pulg
1-13/16 pulg
30°
45°
6 pulg
8 pulg
10 pulg
12 pulg
18 pulg
estaca emPuJadora
Peine de
suJeción
Palanca de
fiJación de
Bisel
FUNCiONAMiENTO
3/8 pulg de diámetro
Fig. 19
estaca
emPuJadora
