35
AJUSTES
ADVERTENCiA:
Antes de efectuar cualquier ajuste, asegúrese de que la
herramienta esté desconectada del suministro de corriente
y de que el interruptor esté en la posición de apagado
(OFF). La falta de atención a esta advertencia podría causar
lesiones corporales graves.
ADVERTENCiA:
La hoja de corte continúa girando por inercia después de
apagarse la unidad. Pueden producirse lesiones serias si
las manos llegan a tocar la hoja.
La sierra de mesa ha sido ajustada en la fábrica para producir
cortes muy exactos. No obstante, algunos de los componentes
podrían haberse desalineado durante el transporte. También,
al paso del tiempo, probablemente será necesario un reajuste
debido al desgaste.
Para evitar configuraciones y ajustes innecesarios, una buena
práctica es verificar cada configuración cuidadosamente con
una escuadra de carpintero, y efectuar cortes en madera de
desecho antes de efectuar cortes finales en piezas de trabajo
buenas. No inicie ningún ajuste sin haber revisado con una
escuadra y haber efectuado cortes de prueba para asegurarse
de que son necesarios los ajustes.

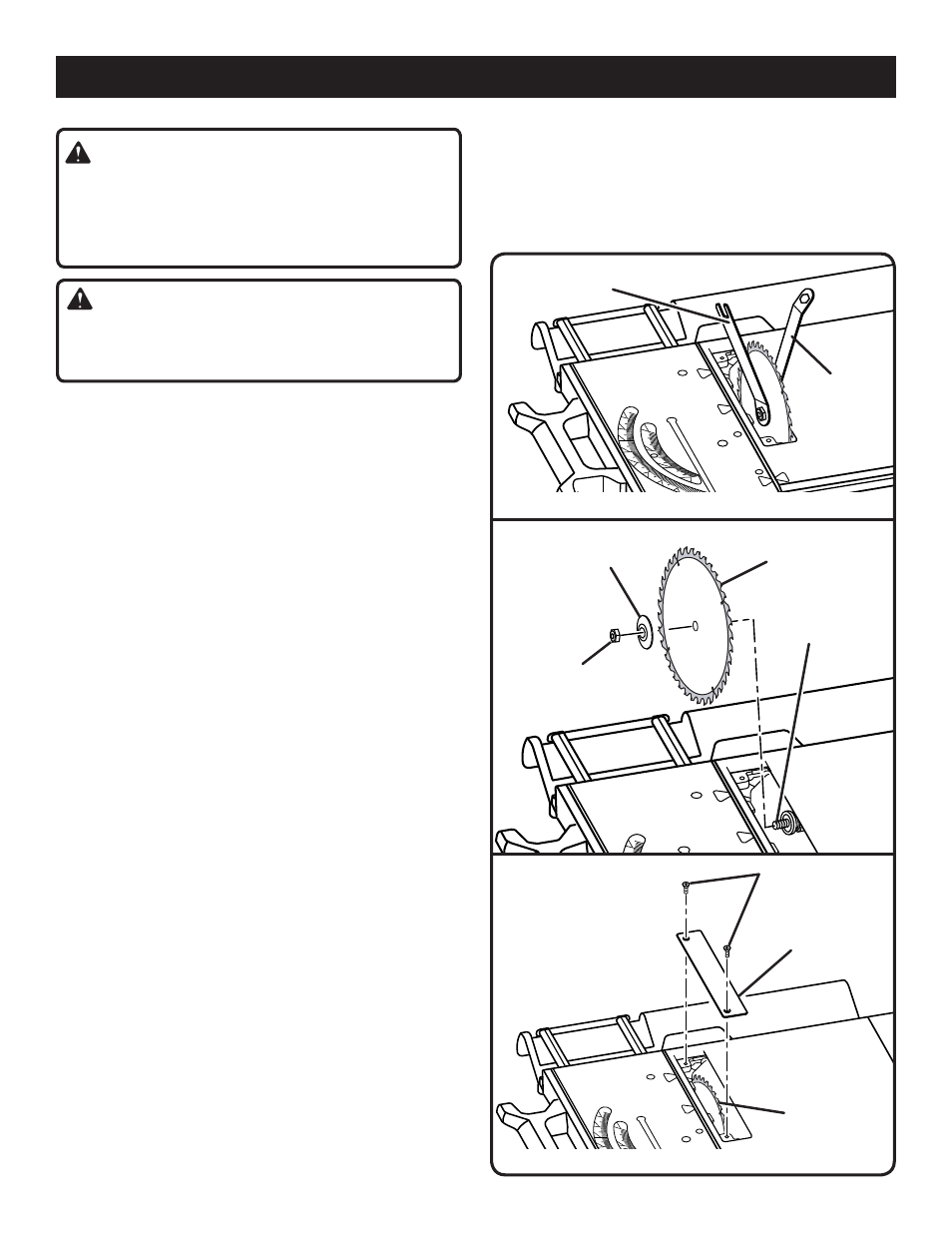

PARA REEMPLAZAR LA HOJA
Vea las figuras 46 a 48.

Desconecte la sierra.
 Baje la hoja de la sierra, suba la protección de la hoja y retire
la placa de la garganta.
 Asegúrese de que la palanca de fijación de bisel esté fija-
mente hacia abajo. Suba la hoja a su máxima altura; para
ello, gire a la derecha el volante de ajuste de altura.
 Coloque el extremo abierto plano de la llave pequeña de la
hoja en las partes planas del árbol.
 Coloque el extremo cerrado de la llave grande de la hoja en
la tuerca hexagonal. Sujetando firmemente ambas llaves, tire
de la llave pequeña hacia la parte delantera de la máquina.
Asegúrese de que la tuerca de la hoja esté firmemente
apretada. No efectúe un apriete excesivo.
NOTA: El árbol tiene rosca izquierda.
Verifique la existencia de los espacios necesarios para per-
mitir el giro libre de la hoja. Vea el apartado
Para fijar la
hoja a 0˚ y a 45˚ . En las operaciones de corte la escala
se ajusta con respecto al lado de la hoja donde se medirá
y efectuará el corte.
Para reemplazar la hoja por una hoja de un accesorio, siga las
instrucciones suministradas con éste.
Para instalar la hoja estándar:

Coloque la nueva hoja en el árbol (los dientes deben apuntar
hacia el frente, hacia abajo, para que funcione correctamente
la sierra).
 Coloque la arandela y la tuerca de la hoja en el árbol.
Asegúrese de que el lado hueco de la arandela de la hoja
quede contra ésta, y de que todos los artículos queden apre-
tados contra el alojamiento del árbol. Apriételos firmemente.
 Gire la hoja a mano y asegúrese de que gire libremente.
 Baje la hoja de la sierra y vuelva a instalar la placa
de la garganta.
NOTA: Apriete firmemente los tornillos de la placa
de la garganta. No permita que la placa de la garganta
sobresalga de la superficie de la mesa.
tuerca
de la HoJa
arandela
de la HoJa
árBol
Placa de la
garganta
HoJa
tornillos
llave grande
de la HoJa
llave
PeQueÑa
de la HoJa
HoJa
Fig. 47
Fig. 48
Fig. 46
