24
FUNCiONAMiENTO
PARA REViSAR EL PARALELiSMO DE LA BASE
DE iNGLETES

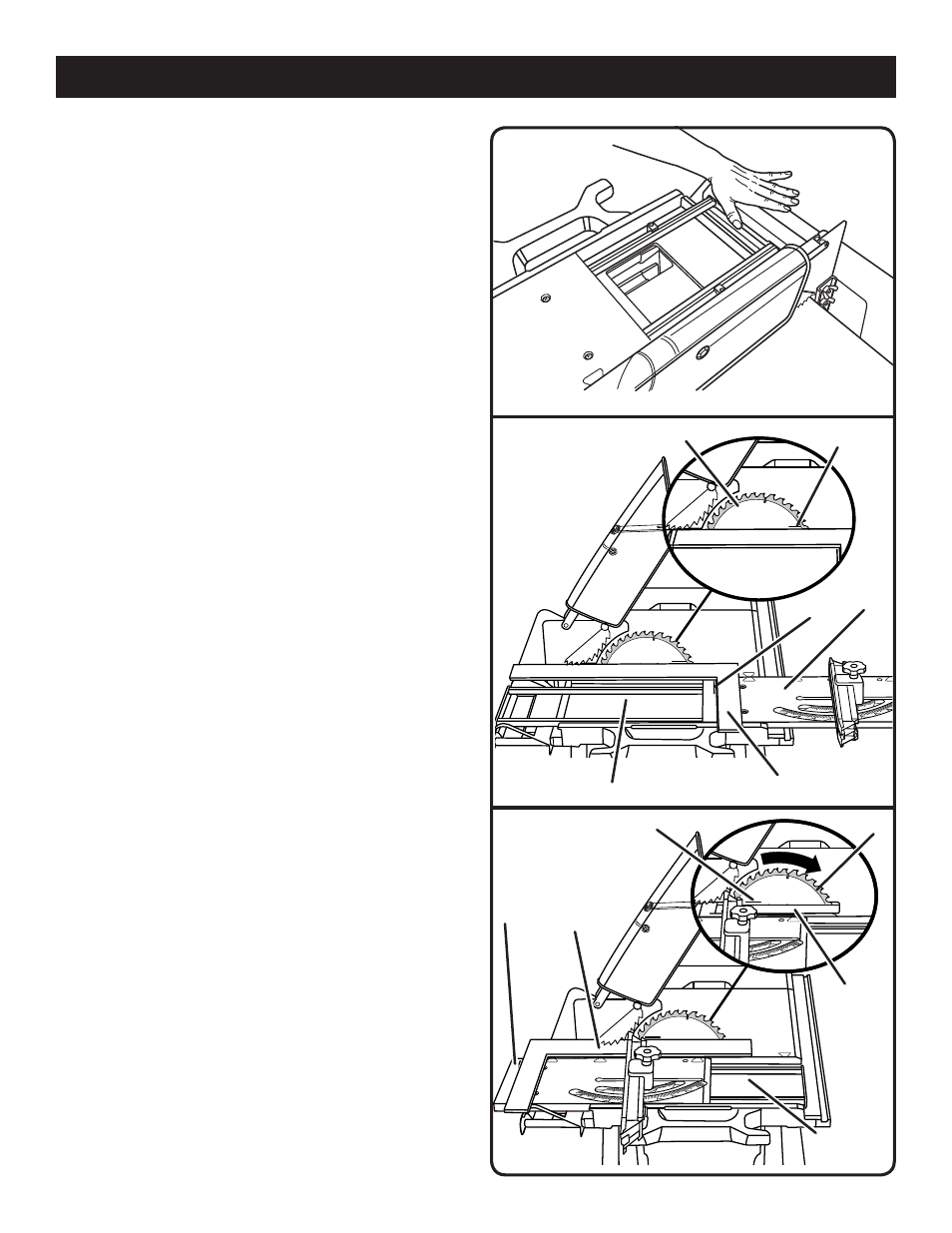

Vea las figuras 24 y 25.

Desconecte la sierra.
 Prepare la sierra como si fuera a efectuar un corte. Apriete
las mordazas de los rieles, las mordazas de aseguramiento
de la mesa de ingletes, la perilla de fijación, etc.
 Deslice la mesa de ingletes (A) a la parte frontal de la base
(B) de la misma, hasta donde llegue. Ponga una marca de
referencia (C) cerca del extremo de la mesa de ingletes,
como se muestra en la figura 24.
NOTA: La parte delantera de la base de ingletes está en
el lado de entrada de la sierra.
 Ponga una marca de referencia en uno de los dientes
(D) de la hoja, y luego gire la hoja (E) de manera que
dicha marca quede en la parte frontal de la placa de la
garganta.
 Coloque una escuadra de carpintero (G) contra la hoja
y alineela con la marca de referencia de la mesa de
ingletes. Mida la distancia entre la hoja y el borde de la
mesa de ingletes.
NOTA: Coloque la escuadra de carpintero entre los dien-
tes de la hoja y mida a partir de ésta. Este paso es para
asegurarse de que el instrumento quede a escuadra con
la hoja a lo largo del diámetro de ésta.
 Retire la escuadra de carpintero y desplace la mesa de
ingletes deslizable hasta la parte trasera de la base de
ingletes, hasta donde llegue.
 Gire la hoja de manera que la marca de referencia de la
misma quede en la parte trasera de la placa de la gar-
ganta. Midiendo a partir de la misma marca de la hoja
en la parte trasera se elimina el efecto de bamboleo de
la hoja.
 Coloque la escuadra de carpintero contra la hoja y alineela
con la misma marca de referencia de la mesa de ingletes.
Mida la distancia entre la hoja y el borde de la mesa de
ingletes en la parte trasera.
 Vea si las medidas de las partes delantera y trasera son
iguales. Si son iguales, proceda a verificar la alineación
de la guía de ingletes. Si no es así, esto indica que es
necesario alinear la base de ingletes. La base de ingletes
debe ajustarse antes de verificar la alineación de la guía
correspondiente. Vea el apartado
Para ajustar la base
de ingletes, a continuación.
Fig. 25
d
e
f
g
c
B
Fig. 23
Fig. 24
a
B
c
g
d
e
