15
Cojinete de Bolas
(NTN #6001LLHCM-2AQHK) ......................... 1
16
Caja del Ventilador ......................................... 1
17
Tuerca Hexagonal (#10-32) ........................... 2
18
Inductor .......................................................... 1
19
Caja del Motor ................................................ 1
20
Escobilla ......................................................... 2
21
Abrazadera del Tubo de Escobilla ................. 2
22
Tornillo de Cab. Cil. (#8-10 x 1/2 pulg.) ......... 2
23
Tornillo de Cab. Cil. (#10-32 x 2-3/4 pulg.) .... 2
24
Capacete ........................................................ 1
25
Tornillo de Cab. Cil. (#8-16 x 5/8 pulg.) ......... 2
26
Tuerca de Alambre ........................................ 2
27
Cordón con Dispositivo Antiestirado .............. 1
Ref.
No.
Descripción
Cant.
1
Eje .................................................................. 1
2
Chaveta de Media Luna (3/16 pulg.) .............. 1
3
Cojinete de Bola (NTN #6003LLBC3/1E) ...... 1
4
Placa de Asiento ............................................ 1
5
Polea del Eje .................................................. 1
6
Aro de Retén .................................................. 1
7
Cojinete de Bolas (NTN#6002LLUC3/1E) ..... 1
8
Cojinete de Bolas (6200 2Z) .......................... 1
9
Tornillo de Cab. Cil. (8-16 x 1-1/2 pulg.) ........ 4
10
Polea .............................................................. 1
11
Soporte .......................................................... 1
12
Cojinete de Bolas (NTN #6201LLUC3/1E) .... 1
13
Anillo de Retén (C) S-1 .................................. 1
14
Inducido (Incluye Ref. N
0
15) ......................... 1
Ref.
No.
Descripción
Cant.
SIERRA DE MESA DE 254 mm (10 pulg.) RYOBI - MODELO N
o
BT3000

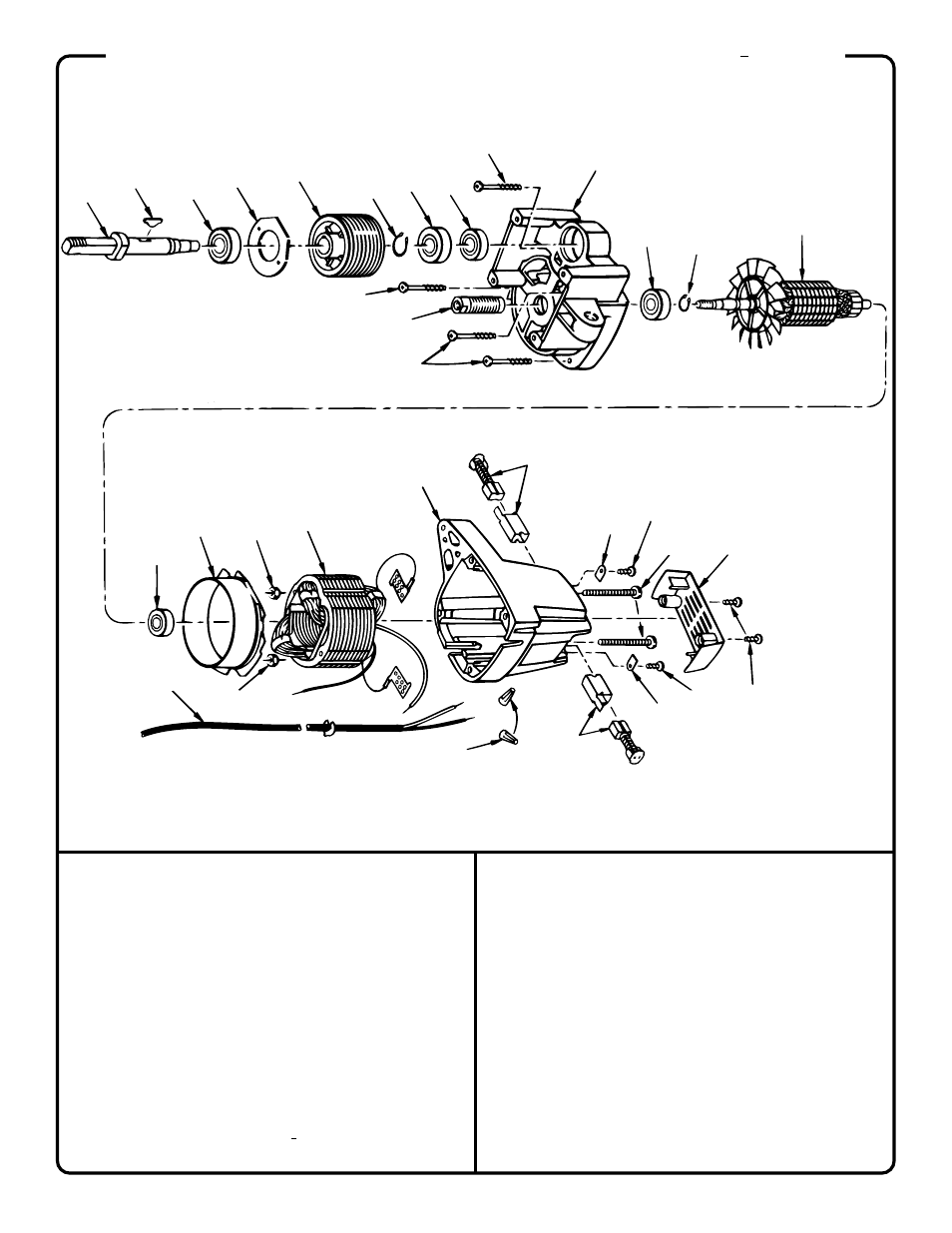

FIG. 62: MOTOR
1
24
25
5
6
7
4
3
2
8
9
13
14
9
10
9
19
20
15
16
17
18
21
22
23
22
20
26
17
27
11
12
21
